LEROY-SOMER
- Reposer la grille d'entrée d'air [51].
- Remonter le capot supérieur [48].
Rotor
ATTENTION
Lors du démontage des paliers, prévoir
le changement des roulements, joint
torique, rondelle de précharge et pâte
adhésive.
4.6.6 - Remplacement du roulement
avant
4.6.6.1 - Démontage
- Désaccoupler l'alternateur du moteur
d'entraînement.
- Déposer les 8 vis d'assemblage.
- Déposer le flasque AV [30].
- Démonter le flasque arrière (cf § 4.6.5.1.)
- Enlever les 2 roulements [60] et [70] à
l'aide d'un extracteur à vis centrale.
4.6.6.2 - Remontage
- Monter des roulements neufs après les
avoir chauffés par induction ou en étuve à
80°C (ne pas utiliser de bain d'huile).
- Vérifier la présence de la rondelle de
précharge [79] et du joint torique neuf [349]
dans le flasque AR [36].
Remonter le flasque arrière, passer le
faisceau de câbles entre les barrettes
supérieures du flasque.
- Remonter le flasque avant [30], bloquer les
4 vis de fixation.
- Vérifier le montage correct de l'ensemble
de l'alternateur et le serrage de toutes les
vis.
Installation et maintenance
LSA 43.2/44.2 - 4 POLES
ALTERNATEURS
Flasque AR
Tige filetée
255/311
4.6.7 - Accès roue polaire et stator
4.6.7.1 - Démontage
Suivre la procédure de démontage des
roulements (cf § 4.6.5.1 et § 4.6.6.1.)
- Déposer le disque d'accouplement
(alternateur monopalier) ou le palier avant
(alternateur bipalier) et insérer un tube du
diamètre correspondant sur le bout d'arbre.
- Positionner le rotor en appui sur un de ses
pôles, puis l'extraire en le faisant glisser.
Faire bras de levier avec le tube afin de
faciliter le démontage.
- Après extraction du rotor, il faut faire
attention à ne pas endommager la turbine.
En cas de démontage de celle-ci, prévoir
impérativement son remplacement pour le
43.2.
NOTA : Lors d'une intervention sur la roue
polaire (rebobinage,
d'éléments), il faut rééquilibrer l'ensemble
rotor.

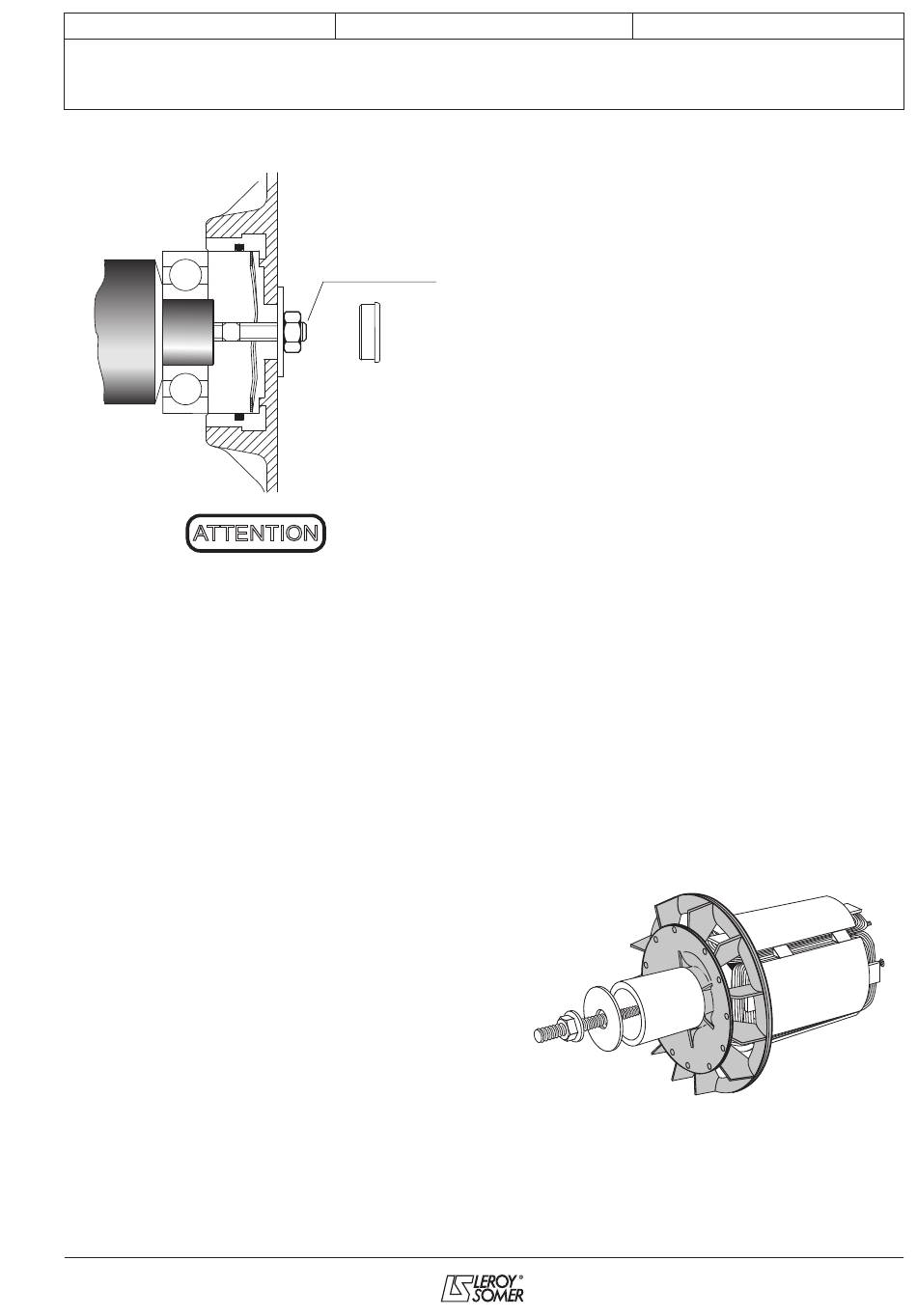

4.6.7.2 - Remontage de la roue polaire
- Suivre la procédure inverse de démontage.
Prendre soin à ne pas heurter les bobinages
lors du remontage du rotor dans le stator.
- En cas de remplacement de la turbine en
43.2, faire un montage selon le dessin ci-
après. Prévoir un tube et une tige filetée. En
44.2 la turbine est fixée par des vis sur le
manchon.
Suivre la procédure de remontage des
roulements (cf § 4.6.5.2 et § 4.6.6.2).
3434 fr - 2011.06 / j
remplacement
15
