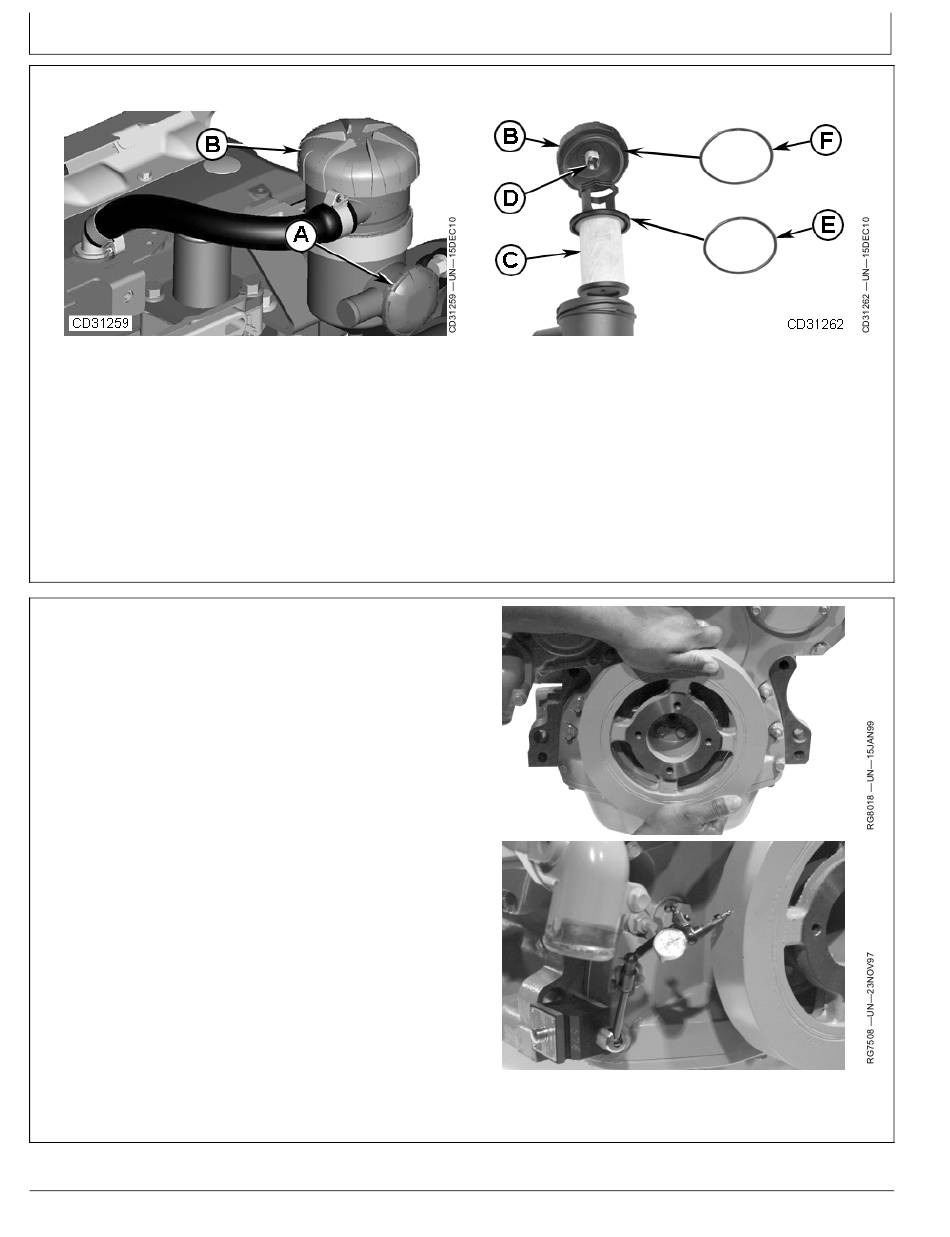

Remplacement du filtre d'aération du carter d'embiellage (facultatif)
Filtre d'aération du carter d'embiellage
A—Capuchon latéral (NE PAS
ENLEVER)
B—Capuchon supérieur
IMPORTANT: Ne pas retirer le capuchon (A), cela
détruirait irrémédiablement le filtre d'aération
du carter d'embiellage.
1. Retirer le capuchon supérieur (B) et l'élément filtrant
(C).
2. Nettoyer la cartouche du filtre.
Contrôle de l'amortisseur de vibrations du
vilebrequin (moteurs 6068 et 6090)
1. Déposer les courroies (déposées sur l'illustration).
2. Saisir l'amortisseur de vibrations avec les deux mains
et essayer de le tourner dans les deux sens. Si l'on
sent qu'il est possible de tourner l'amortisseur, cela
veut dire qu'il est défectueux; il faut le remplacer.
IMPORTANT: L'amortisseur ne peut pas être remis en
état, il faut le remplacer toutes les 4500 heures
ou tous les 5 ans, selon le premier terme atteint.
3. Vérifier le faux­rond radial de l'amortisseur en plaçant
un comparateur à cadran de telle sorte que son
palpeur porte sur la circonférence extérieure de
l'amortisseur.
4. Le moteur étant à sa température de fonctionnement,
faire tourner le vilebrequin à l'aide de l'outil de rotation
du volant­moteur JDG820 ou JDE83.
5. Noter le résultat du comparateur à cadran. Si le
faux­rond dépasse les valeurs prescrites ci­dessous,
remplacer l'amortisseur de vibrations.
Valeur prescrite
Amortisseur—Faux­rond
radial maximum......................................................... 1,50 mm (0.060 in.)
Entretien/Toutes les 1000 h/tous les ans
C—Élément filtrant
D—Soupape de surpression
35­7
Pose de l'élément neuf du filtre d'aération du carter d'embiellage
E—Joint torique de l'élément
filtrant
F— Joint torique de capuchon
3. Contrôler le bon fonctionnement de la soupape de
surpression (D).
4. Installer un élément filtrant neuf avec joint torique (E).
5. Poser un joint torique (F) neuf sur le capuchon
supérieur (B) et remettre le capuchon en place. Serrer
fermement.
