Contrôle et réglage du jeu des soupapes du
moteur (moteurs 4045 et 6068)
Régler le jeu des soupapes du moteur comme indiqué
cidessous ou confier le réglage au concessionnaire ou
au distributeur de moteurs agréé.
1. Déposer le cacheculbuteurs et le reniflard du carter
d'embiellage.

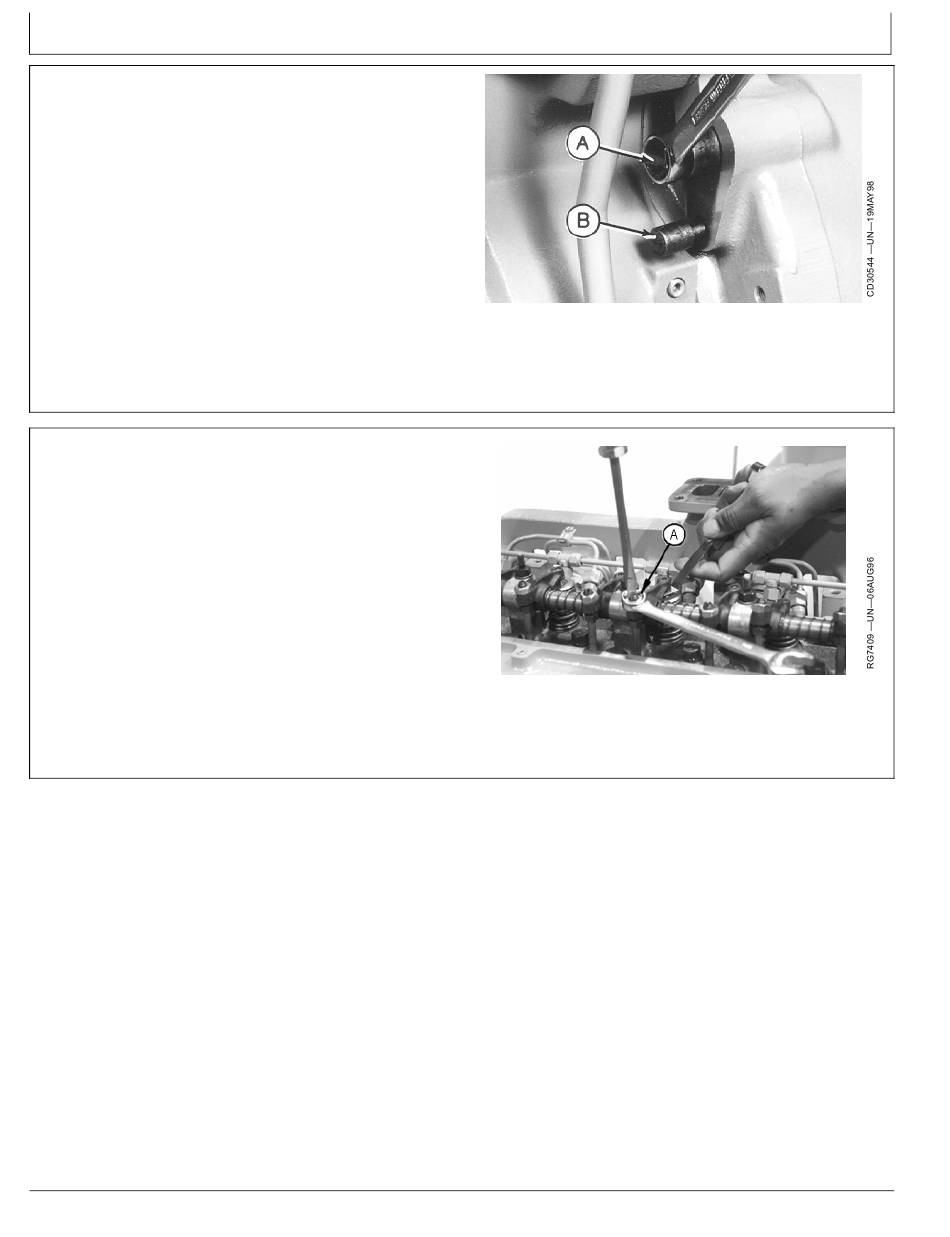

2. Avec l'outil de rotation du volantmoteur (A) JDE83 ou
JDG820, faire tourner le volant dans son sens normal
de rotation (dans le sens horaire considéré depuis
la pompe à eau) jusqu'à ce que le piston n° 1 (à
l'avant) soit au point mort haut (PMH) de sa course de
compression. Insérer la pige de calage (B) JDG1571
dans l'alésage du volantmoteur.
3. Contrôler et régler le jeu des soupapes selon les
valeurs prescrites et la procédure indiquées ciaprès:
Valeur prescrite
Jeu des
soupapes (moteur
froid)—Admission...................................................... 0,35 mm (0.014 in.)
Échappement ........................................................... 0,45 mm (0.018 in.)
4. Si le jeu des soupapes doit être réglé, desserrer l'écrou
de blocage de la vis de réglage du culbuteur. Tourner
la vis de réglage jusqu'à ce qu'il soit possible de
déplacer légèrement la jauge d'épaisseur. Maintenir
la vis de réglage avec un tournevis pour l'empêcher
de tourner puis serrer l'écrou (A) de blocage à 27 N∙m
(20 lb.ft.). Revérifier le jeu après avoir serré l'écrou
de blocage. Régler de nouveau le jeu si nécessaire.
5. Remonter le cacheculbuteurs et le reniflard.
Entretien/Toutes les 2000 h/tous les 2 ans
A—Outil de rotation du
A—Écrou
Suite voir page suivante
402
194/311
Blocage du moteur au PMH
B—Pige de calage
volantmoteur
Réglage du jeu des soupapes
CD03523,00002C9 2823DEC101/4
CD03523,00002C9 2823DEC102/4
021711
PN=96
