ASSEMBLAGE
Assembler la pompe hydraulique/manuelle
A
à la perche (FIGURE 4)
S
1. Enlever le boulon à épaulement, la rondelle et
S
l'écrou des supports de montage.
E
2. Enlever la bague de plastique de la boîte du lève-
M
patient.
B
NOTE: La base de la pompe hydraulique est déjà
L
assemblée aux supports de montage du mât.
A
G
3. Couper l'emballage plastique qui fixe la perche et
E
le mât ensemble.
4. Soulever la perche et la placer sur votre épaule
gauche.
5. Laisser appuyer la pompe hydraulique sur le côté
droit de votre poitrine et tourner l'extension de l'arbre
de la pompe hydraulique jusqu'à ce qu'elle soit
alignée avec les orifices du support de montage
de l'ensemble de la perche.

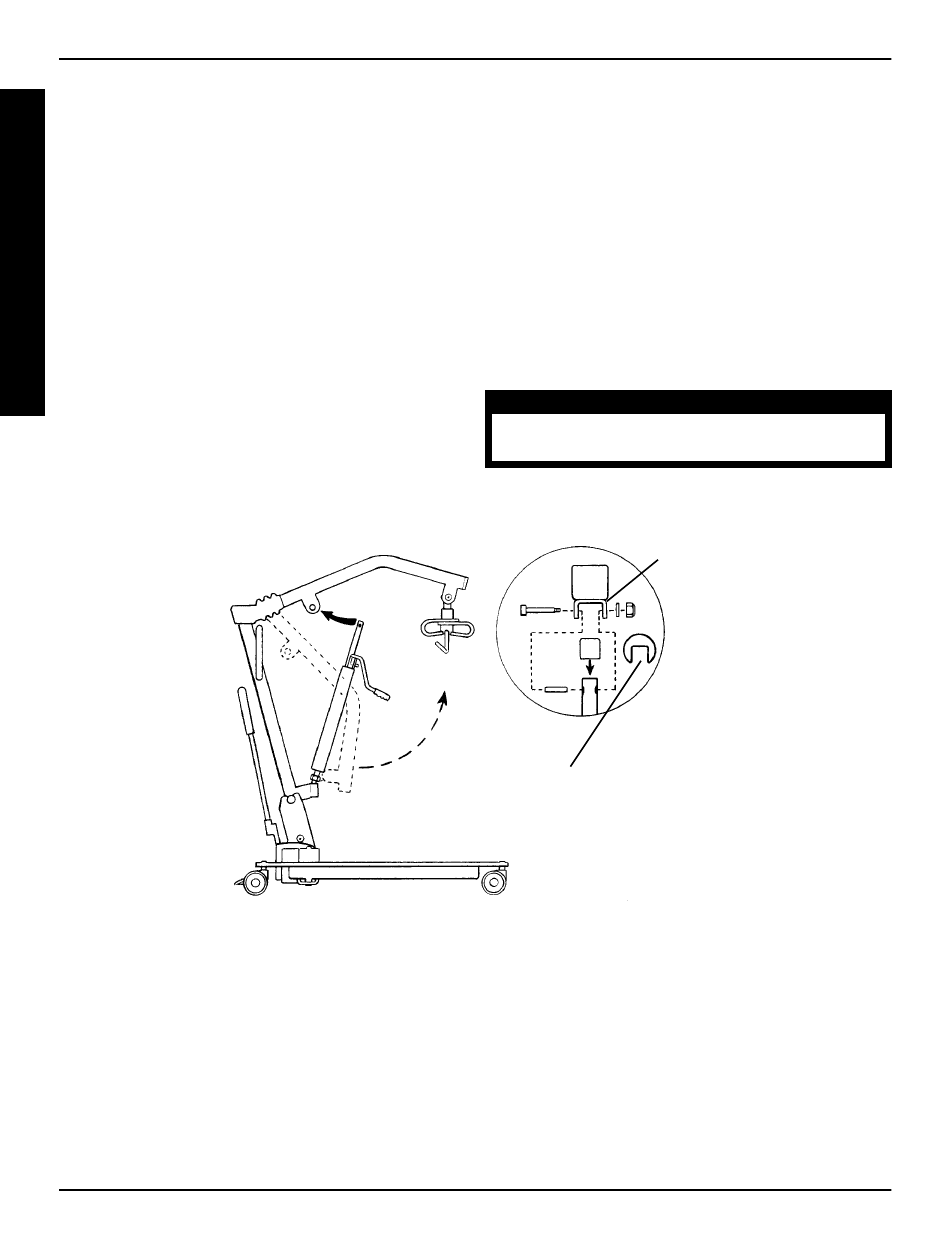

FIGURE 4 - ASSEMBLER LA POMPE MANUELLE/HYDRAULIQUE À LA PERCHE
Assembler le déclencheur électrique à la
perche (FIGURE 5)
1. Enlever le boulon à épaulement, la rondelle et
l'écrou du support de montage de l'ensemble de
la perche.
2. Déballer la bague de plastique de la boîte de car-
ton du lève-patient.
NOTE: La base du déclencheur électrique est déjà
assemblée au support de montage du mât.
ASSEMBLAGE (SUITE)
34
6. Tourner la bague de plastique de 90
par dessus l'extension de l'arbre de la pompe
hydraulique.
7. Aligner les orifices du support de montage de la
perche avec ceux de la pompe hydraulique et
insérer le boulon. Fixer avec la rondelle et l'écrou.
NOTE: S'assurer que le boulon est bien entré dans
l'orifice du support de la perche et de la pompe
manuelle/hydraulique. L'ensemble de la perche
tournera facilement si la quincaillerie est bien alignée
lorsque l'ensemble de la perche est fixé au mât.
ATTENTION
NE PAS trop serrer l'écrou et le boulon,
et ne pas plier le support de montage.
Support de
Protecteur de pince de manoeuvre
NOTE: tourner de 90
3. Couper l'emballage plastique qui fixe le mât et la
perche ensemble.
4. Soulever la perche et la placer sur votre épaule gauche.
5. Laisser appuyer le déclencheur sur le côté droit
de votre poitrine et tourner l'extension de l'arbre de
l'ensemble du déclencheur jusqu'à ce qu'il s'aligne
aves les orifices de montage de l'ensemble de la
perche.
6. Placer la bague de plastique par dessus l'extension
de l'arbre du déclencheur.
o
et la placer
montage
o
.
