CUIDADO Y MANTENIMIENTO DE SU LEVANTADOR DE PACIENTES
CUIDADO Y MANTENIMIENTO DE SU LEVANTADOR
C
U
I
D
REEMPLAZANDO LA BARRA
A
D
GIRATORIA (FIGURA 3)
O
-
M
A
Despues del primer ano de uso, los ganchos
N
de la barra giratoria y los soportes del brazo
T
E
deben de ser inspeccionados cada seis (6)
N
meses para determinar el grado del desgaste.
I
Si dichas partes estan deterioradas, DEBEN de
M
I
ser reemplazadas.
E
N
1. La barra giratoria viene conectada al brazo con un
T
O tornillo, tuerca, arandelas y un prensador.
NOTA: La arandelas deben de ser colocadas a am-
bos lados del soporte del brazo para prevenir dano.
NOTA: La barra giratoria tiene tres (3) ganchos en
cada lado para colocar la eslinga que soporta al
paciente el ser levantado.
2. Remueva las piezas existentes y reemplasca la
barra giratoria.
NO apriete demasiado las piezas. Esto causara
dano a los soportes.

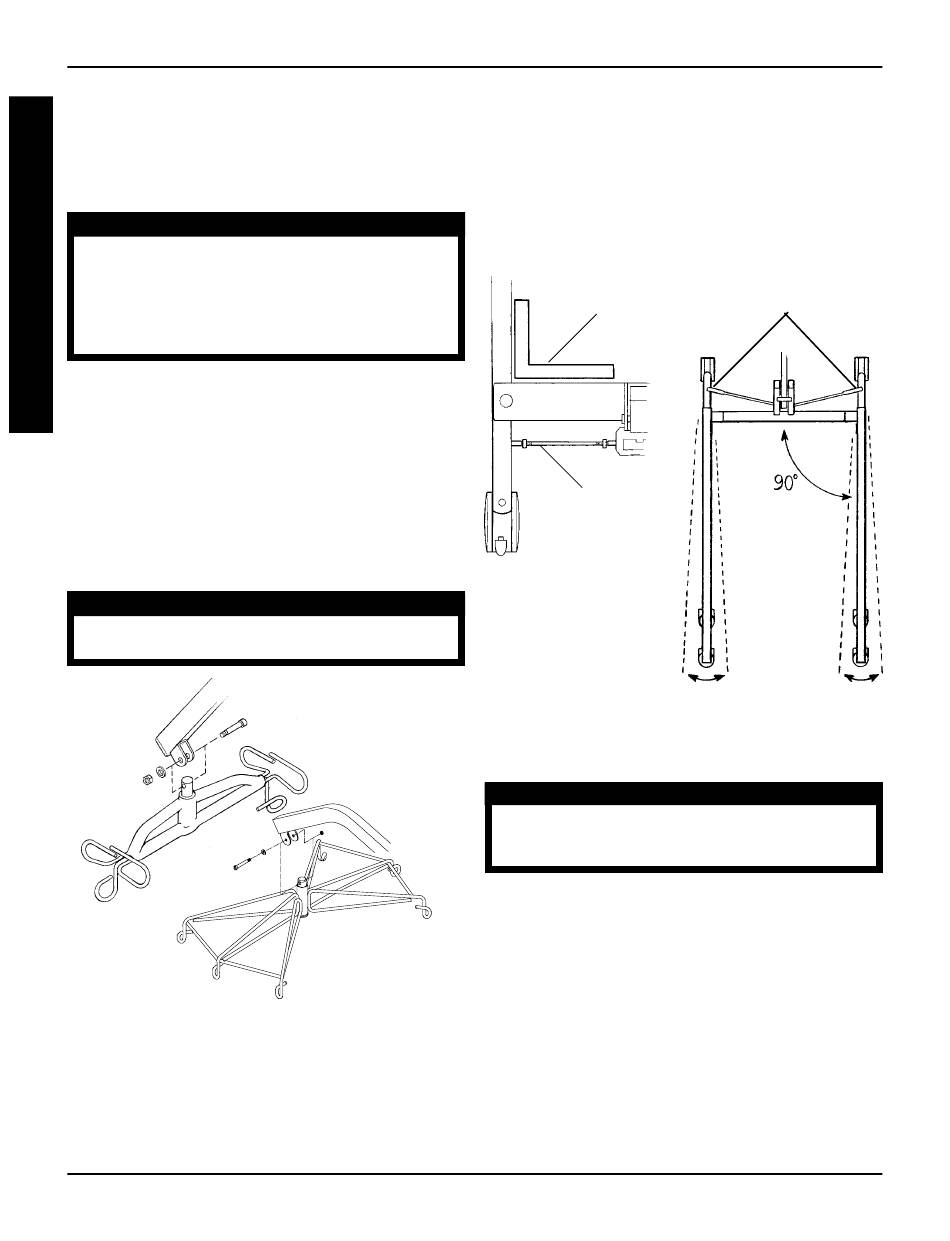

FIGURA 3 - REEMPLAZANDO LA BARRA
AJUSTE DE LA BASE (FIGURA 4)
El ajuste de la base no requiere ninguna otra
atencion, mas que la siguiente:
1. Que las patas, cuando estan en su posicion
CERRADA, esten a escuadra.
DE PACIENTES
ADVERTENCIA
PRECAUCION
Barra Giratoria de 450
libras
Barra Giratoria de
600 libras
GIRATORIA
2. Coloque una escuadra en el lado de adentro de las
patas y la base, para determinar que estan alineadas
a 90°.
3. Ajuste el acoplamiento de las barillas hasta que un
alineamiento de 90° sea logrado.
Escuadra
Barilla
FIGURA 4 - AJUSTANDO LA BASE
REEMPLAZANDO LAS RUEDAS Y/O
LAS HORQUILLAS (FIGURA 5)
ADVERTENCIA
Las ruedas y sus tornillos requieren inspeccion
cada seis (6) meses por desgaste y que esten
bien apretados.
Ruedas Traseras
1. Recueste el levantador sobre uno de sus lados.
2. Remueva la tuerca y el tornillo que aseguran la
rueda de atras a la horquilla.
NOTA: El casquillo en la rueda tambien saldra.
NOTA: El casquillo existente puede ser usado de
nuevo. Examinelo y reemplascalo si esta gastado.
3. Instale el casquillo nuevo o el esxistente en la rueda
nueva.
4. Alinie los hoyos de la rueda nueva con los de la horquilla.
5. Instale el tornillo atraves de la horquilla y la rueda
nueva y apretelo con la tuerca. Asegurelos bien.
78
Barillas
