ENTRETIEN DE VOTRE LÈVE-PATIENT
ENTRETIEN DE VOTRE LÈVE-PATIENT

POMPE HYDRAULIQUE/MANUELLE

Toutes les pièces de la pompe manuelle/hydraulique sont
E
usinées avec précision puis assemblées et testée avec
N
soin pour en assurer un bon fonctionnement. L'ensemble
T
de la pompe est complètement fermé et scellé avec des
R
rondelles de néoprène pour empêcher les fuites d'huile
E
hydraulique. Avec le temps, une petite quantité d'huile (en-
T
viron une goutte) s'accumulera autour du piston; elle de-
I
vra être enlevée avec un mouchoir.
E
N
La pompe est scellée à l'usine et si un entretien est
nécessaire, la pompe DOIT être retournée à l'usine
pour être réparée. NE PAS tenter d'OUVRIR la pompe
ou de la faire réparer dans un service local, à défaut
de quoi la garantie sera annulée. Des dommages
et des coûts importants peuvent également en
découler. Consulter votre fournisseur ou écrire à
Invacare pour de plus amples informations.
Remplacer la pompe manuelle/
hydraulique (FIGURE 2)
1. Déserrer l'écrou qui fixe la rotule ou la bille de la pompe
dans la douille de montage.
2. Appuyer la perche sur votre épaule et enlever l'écrou,
le boulon et la bague de plastique du support de mon-
tage de la perche.
3. Enlever la pompe.
4. Inverser les étapes pour la réinstallation.
NE PAS trop serrer la quincaillerie pour ne pas
endommager les supports de montage.
Remplacer le déclencheur électrique
(FIGURE 2)
1. Enlever l'écrou, la rondelle et le boulon à
épaulement qui fixent le déclencheur électrique au
support de montage du mât.
2. Appuyer la perche sur votre épaule et enlever
l'écrou, le boulon et la bague de plastique du sup-
port de montage de la perche.
3. Enlever l'ensemble du déclencheur électrique.
4. Inverser les étapes pour la réinstallation.
NE PAS trop serrer la quincaillerie pour ne pas
endommager les supports de montage.
AVERTISSEMENT
ATTENTION
ATTENTION
Mât
Bague de
plastique
Mât
Bague de
plastique

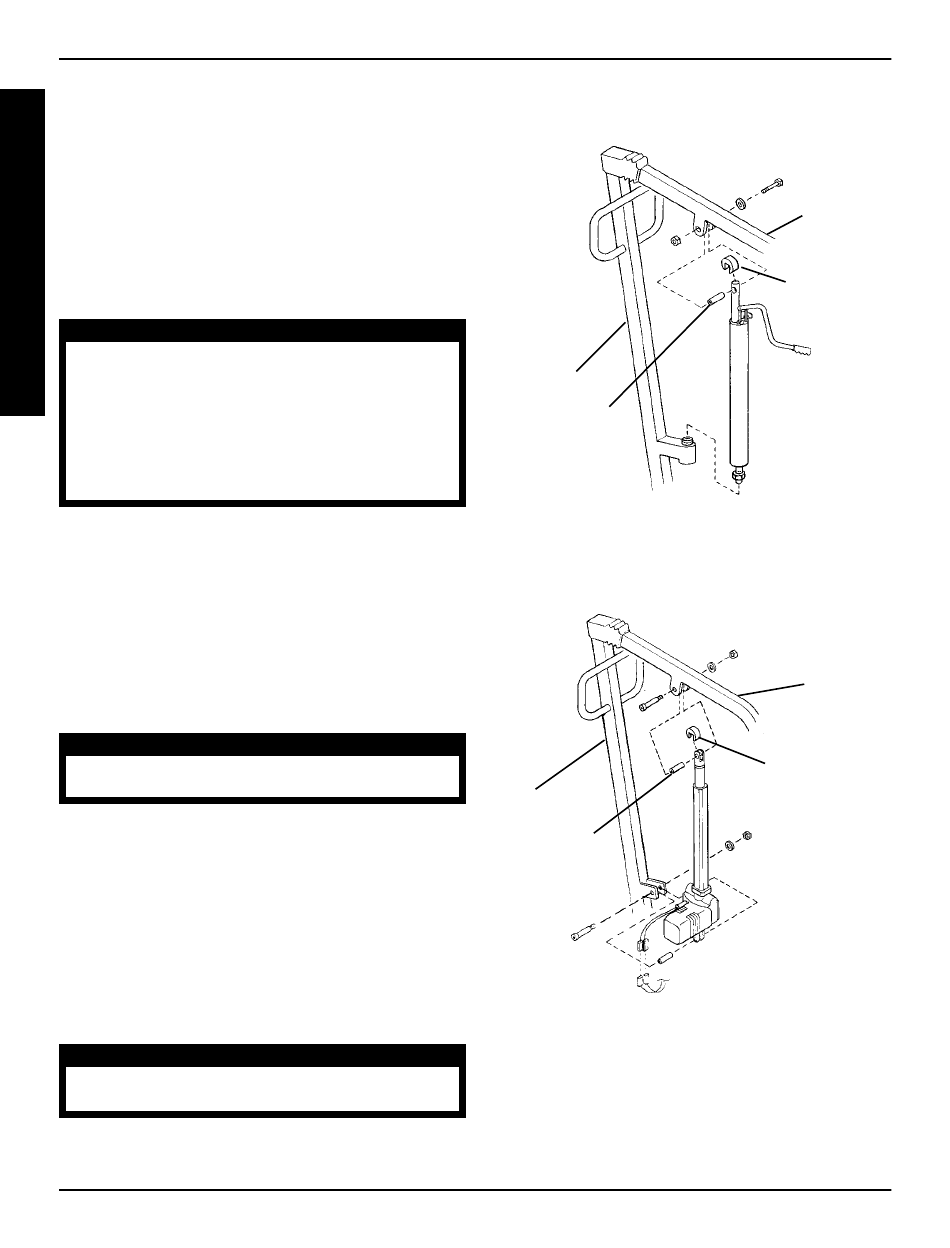

FIGURE 2 - REMPLACER LA POMPE
MANUELLE / HYDRAULIQUE OU LE
DÉCLENCHEUR ÉLECTRIQUE
50
Perche
Protecteur de
pince de
manoeuvre
MANUELLE /
HYDRAULIQUE
Perche
Protecteur de
pince de
manoeuvre
ELECTRIQUE
