ENSAMBLADO
ENSAMBLADO DEL LEVANTADOR
E
DE PACIENTES
N
S
ADVERTENCIA
Use SOLAMENTE partes Invacare en el
A
ensamblado de este lavantador de pacientes.
M
Las patas de la base, el mastil, el brazo, el
B
actuador electrico y la barra giratoria, han sido
L
fabricados a especificaciones que aseguran
A
el alineamiento correcto de todas las partes,
para una operacion segura y funcional.
D
O

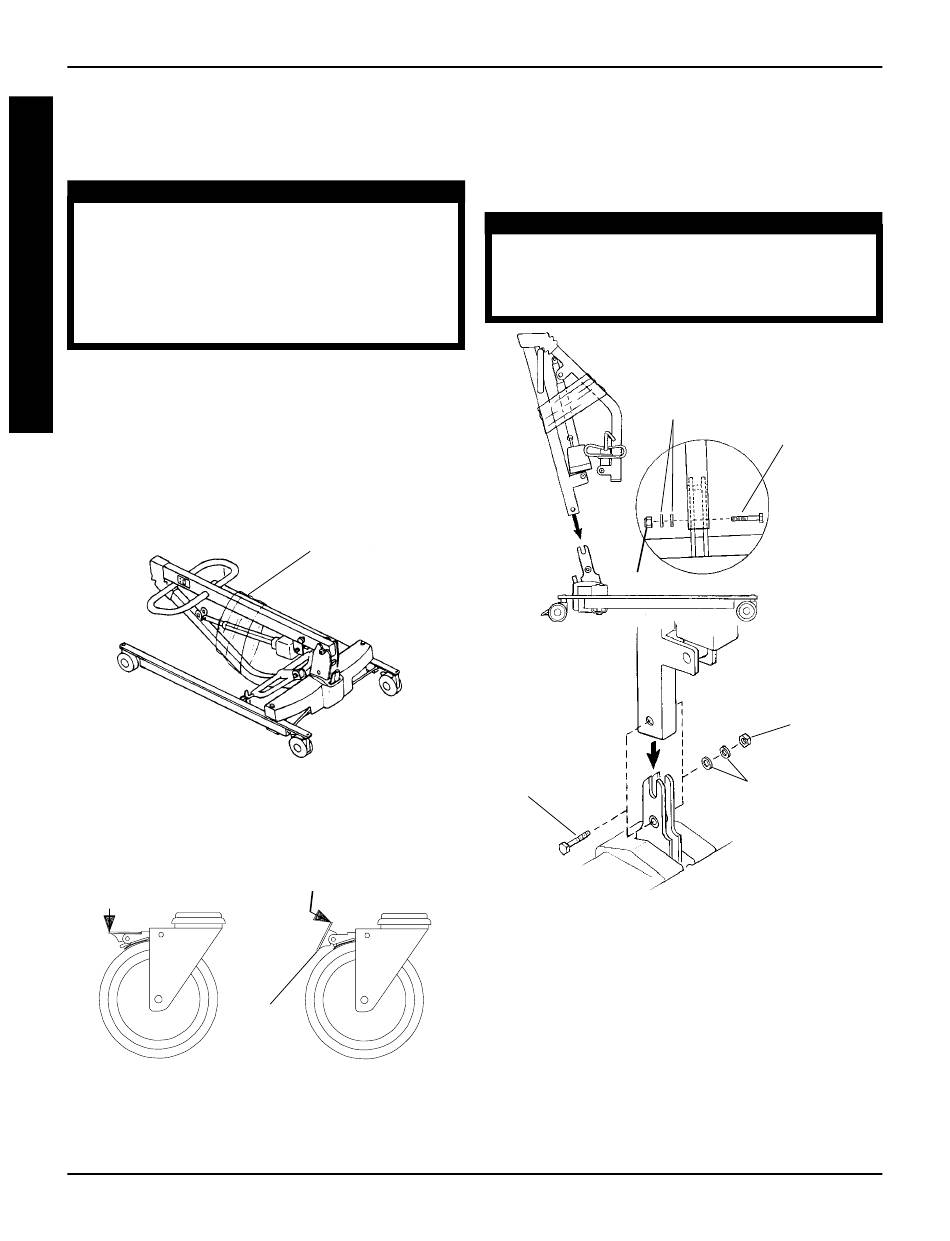

Desempacando el Levantador de Pacientes
(FIGURA 1)
1. Desempaque las piezas sacandolas del carton.
NOTA: Deje en su lugar la envoltura plastica que asegura
el brazo y el mastil.
FIGURA 1 - DESEMPACANDO EL LEVANTADOR
Ensamblando el Mastil a la Base
1. Si el levantador viene con ruedas con freno,
pongales el freno. (FIGURA 2).
Ponga el Freno
con el pie Aqui
FIGURA 2 - FRENANADO LAS RUEDAS
2. Remueva el tornillo de cabeza exagonal, la tuerca
y la arandela, que se encuentran en el mastil, en la
parte de la base con forma de U .
ENSAMBLADO
NO remueva la
Envoltura en este
momento.
Quite el Freno con el Pie Aqui
Palanca
del
Freno
3. Posicione el mastil en forma recta hacia arriba y coloquelo en
la parte de la base que tiene Forma de U (FIGURA 3).
4. Inserte el tornillo con las arandelas atraves de la base
y el mastil. Asegurelos con la tuerca (FIGURA 3).
ADVERTENCIA
El mastil puede ser removido de la base para ser
almacenado o transportado. Cade vez que el
mastil sea removido y despues retornado, este
DEBE de ser propiamente asegurado a la base.
Tuerca
Tornillo
FIGURA 3 - ENSAMBLANDO EL MASTIL A LA BASE
Ensamblando la Bomba Manual/Hidráulica
al Brazo (FIGURA 4)
1. Remueva el tornillo, arandela y tuerca del soporte
del brazo.
2. Desempaque el casquillo plástico, sacándolo de
la caja de cartón en que vino el levantador.
NOTA: La parte de abajo de la bomba hidráulica ya
viene ensamblada al soporte del mástil.
3. Corte la envoltura de plástico en que vienen el brazo
y el mástil.
60
Arandela
Tornillo
Tuerca
Arandela
