ASSEMBLAGE DU LÈVE-PATIENT
AVERTISSEMENT
Utiliser SEULEMENT les pièces Invacare pour
l'assemblage de ce lève-patient. La base, le mât,
la perche, l'ensemble de la pompe et la barre à
rotule sont fabriqués pour assurer un alignement
précis de toutes les pièces pour un
fonctionnement sécuritaire.
Déballer le lève-patient (FIGURE 1)
1. Déballer les composantes de la boîte de carton.
NOTE: Laisser en place l'emballage plastique qui
retient la perche au mât.

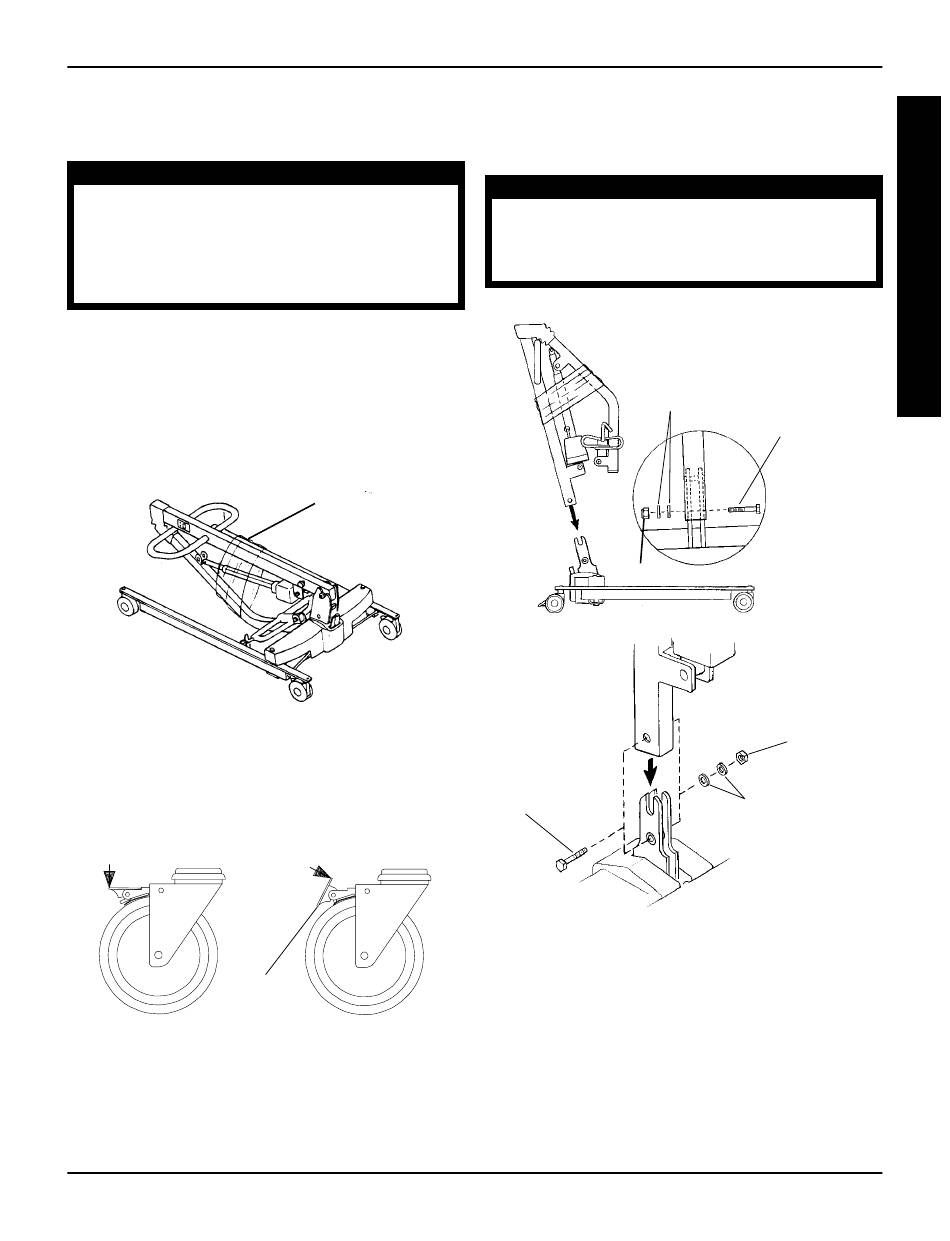

FIGURE 1 - DÉBALLER LE LÈVE-PATIENT
Assembler le mât et la base
1. Si le lève-patient est muni de roulettes qui bloquent,
les bloquer. (FIGURE 2).
Ici Pour Bloquer
Levier de
blocage
FIGURE 2- BLOQUER LES ROULETTES
2. Enlever le boulon à épaulement, l'écrou et la
rondelle qui place le mât dans la découpe en U de
la base.
3. Mettre le mât à la verticale et le placer dans la
découpe en U de la base (FIGURE 3).

ASSEMBLAGE

NE PAS enlever
l'emballage plastique
MAINTENANT
Ici Pour Débloquer
33
4. Insérer le boulon à épaulement et les rondelles dans
la base et le mât. Fixer avec l'écrou (FIGURE 3).
AVERTISSEMENT
Le mât peut être enlevé dela base pour le
transport ou l'entreposage.Chaque fois que le
mât est enlevé et remis dans sa base, le mât
DOIT être bien fixé à l'ensemble de la base.
Rondelle
Écrou
Boulon à
épaulement
FIGURE 3 - ASSEMBLER LE MÂT ET LA BASE
ASSEMBLAGE
Boulon à
épaulement
Écrou
Rondelles
