ACCESORIOS

MODULOS PARA PESAR INVACARE
A
9833A/9833HDA (PESA DIGITAL)
C
Los modulos para pesar Invacare 9833A/9833HDA son
C
un sistema de presicion compacto disenados
E
especialmente para el Levantador de Pacientes Invacare.
S
Completamente independientes, pueden ser conectados
O
con la mas moderna variedad de transductores
R
medidores. Tambien poseen acondicionadores de la senal
I
electronica, para proveer estabilidad, exactitud y repetidas
O
veces los datos del peso tomado.
S
Especificaciones
Limites de Peso:
Resolucion:
Exactitud:
Visualizador:
*Pausa:
T amano:
Peso:
Energia:
Duracion de la Bateria: Aproximadamente 3,000 lecturas.
Instalacion
1. Remueva las coverturas, tornillos, arandelas,
prensa y el espaciador que aseguran la barra
giratoria al brazo (FIGURA 1).
Removiendo las
Piezas
Existentes

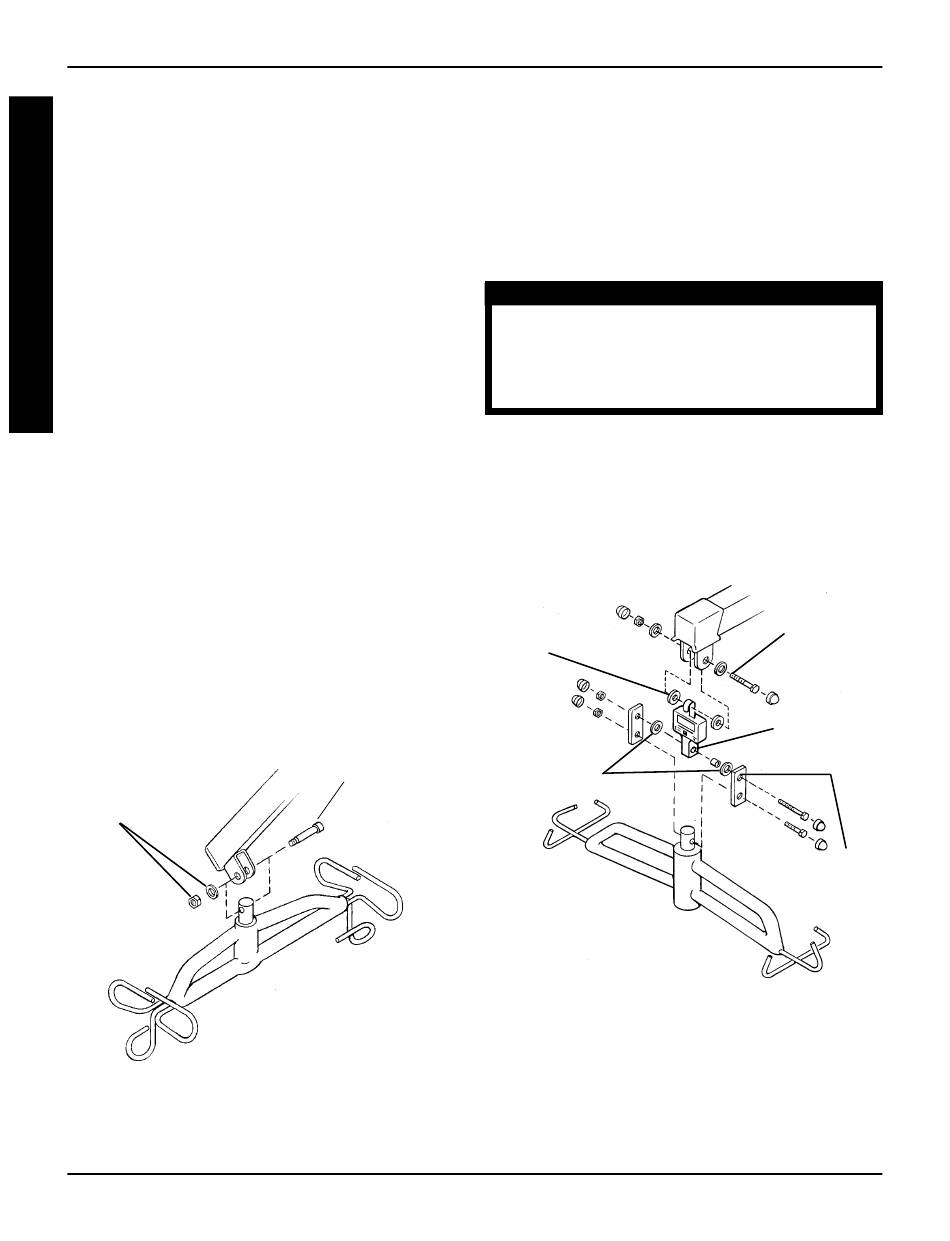

FIGURA 1 - REMOVIENDO LA BARRA
ACCESORIOS
204.6 Kg.
272.7 Kg.
0.1 Kg.
0.1% +/- 1 digito
Pantalla de Cristal Liquido
Despues de un (1) minuto.
Se Apaga Automaticamente en dos
(2) minutos.
3 pulgadas X 3 pulgadas X 4 pulgadas.
0.5 kg.
Nueve (9) voltios, bateria alkalina.
Removiendo las
Piezas Existentes
GIRATORIA
NOTA: Cuando reensamble la barra giratoria, deslice
el tornillo atraves del gancho del modulo para pesar.
2. Use las piezas existentes de la barra giratoria
(excepto el espaciador) y ensamble el modulo para
pesar a la montura soporte del brazo (FIGURA 2).
NOTA: Las arandelas deben de ser colocadas a ambos
lados de la montura soporte a fin de prevenir danos.
PRECAUCION
NO aprete demasiado las piezas. Esto causaria
dano a los soportes. Los soportes DEBEN de
girar. La rosca de los tornillos DEBE de salir y
pasar a la tuerca para asegurar la funcion
que la asegura y sostiene.
3. Asegure la punta de arriba del soporte del modulo
para pesar, a la parte de abajo del modulo con la
tuerca, arandelas delgadas, espaciador y el tor-
nillo provistos (FIGURA 2).
4. Conecte la barra giratoria a la parte de abajo del
modulo para pesar, con el tornillo y la tuerca
provistos (FIGURA 2).
Arandelas
Gruesas
Arandelas
Delgadas
FIGURA 2 - INSTALACION DEL MODULO
PARA PESAR
80
Reemsamble
Las Piezas
Existentes
Parte de Abajo
del Modulo
para Pesar
Parte de Arriba
del Soporte de
Modulo para
Pesar
