Assa Abloy OneSystem 819N Notice De Montage page 29

A

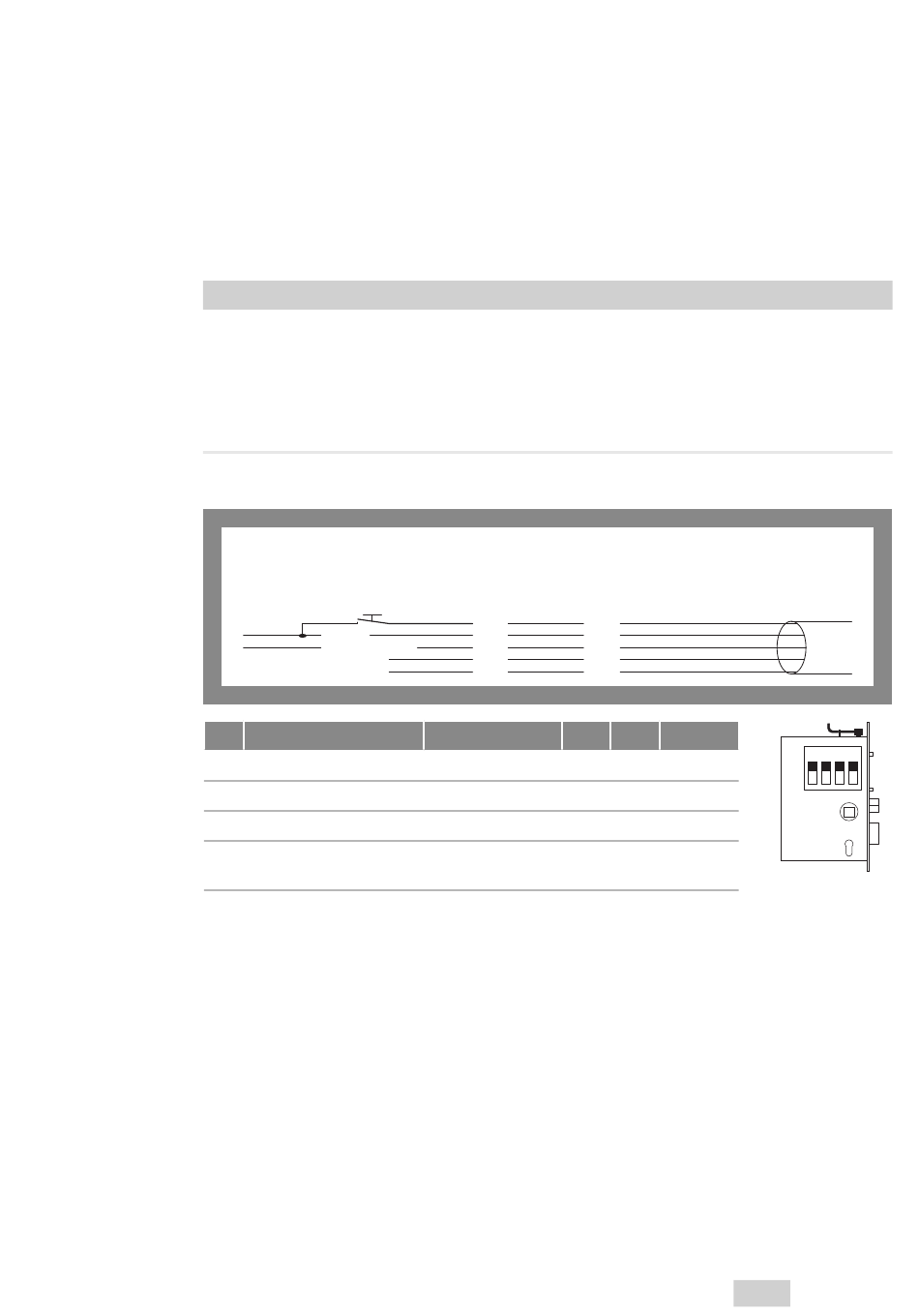

Abb. 13 :
Anschlussplan
Tab. 4:
Funktionen der
DIP-Schalter
Montage
Anschluss (ohne OneSystem IO-Modul N5950)
Achtung!
Sachschaden durch unterschiedliche Massepotientiale: Bei Verwendung mehrerer Schaltnetzteile an
unterschiedlichen Außenleitern, zum Beispiel bei Anschluss an eine Zutrittskontrollanlage, kann es zu sehr
hohen Potentialunterschieden kommen.
Die für maximal 30 V ausgelegte Schutzbeschaltung am externen Eingang kann zerstört werden.
Der externe Eingang (grauer Draht) muss mit dem gleichen Massepotential wie der Null-Volt-Eingang
der internen Schlosselektronik geschaltet werden.
Wird das -Mehrfachverriegelungsschloss 819N ohne das optionale OneSystem IO-Modul N5950 angeschlossen,
so steht ein Steuereingang zum Entriegeln zur Verfügung. Statusmeldungen werden nicht übermittelt.
Potenzialfreier Kontakt
(zum Beispiel Zutrittskontrolle,
Schaltuhr, Freigabetaster)
(–)
+ 12 – +24 V
DIP Funktion
1 Hi-O-Gruppe
2 Abschlusswiderstand
3 Summer (Buzzer)
4 Arbeitsstrom
Ruhestrom
Anschluss mit OneSystem IO-Modul N5950
Wird das Elektro-Mehrfachverriegelungsschloss 819N an das optionale OneSystem IO-Modul N5950 („ Zubehör",
Seite 38) angeschlossen, ergeben sich viele weitere Anwendungs- und Steuermöglichkeiten.
Beim Betrieb mit dem IO-Modul N5950 wird die Funktion des externen Steuereingangs zur Entriegelung
(Abb. 13) außer Funktion geschaltet („Keine Reaktion auf Ansteuersignal", Seite 41)
Farbcodierung
alter Hi-O
Code Technology™ Code
gr gr
ws ge
br gn
bl br
sw ws
Hi-O Technology™ Off
Ja 0
Ja –
– –
– aktiv
–
Anschlusskabel des
Elektro-Mehrfachverriegelungs-
schlosses 819N
On Standard
1 Off
Off
On
120 Ω On
aktiv Off
– Off
aktiv
DE
4 3 2 1
