Beslag - Assa Abloy OneSystem 819N Notice De Montage

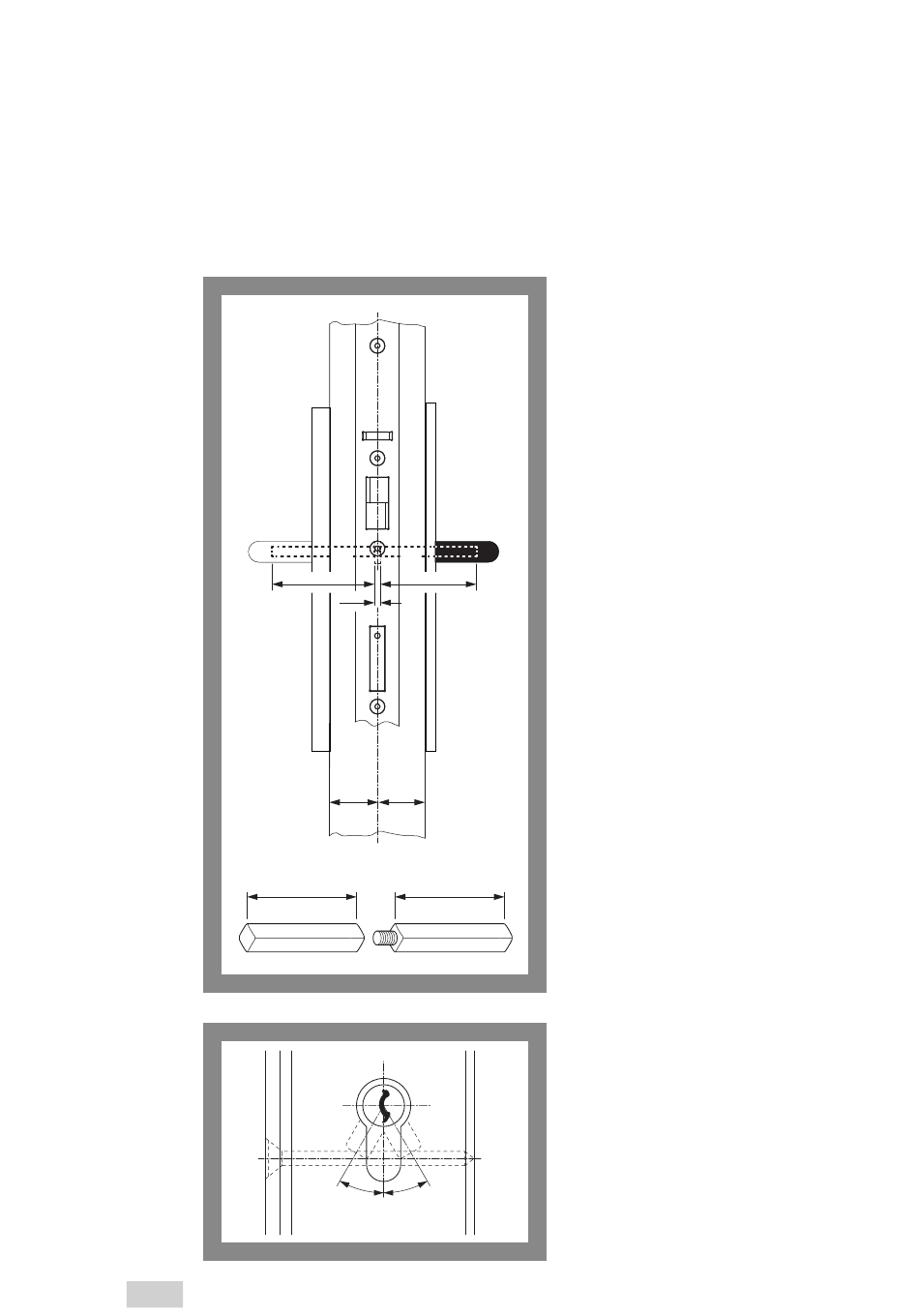

Afb. 14 :
en deurkruk
Afb. 15 :
Uittrekstand van de
sleutel
NL
190

Beslag

Buitenzijde
Vrijloopzijde
A
LA
2
XF
LA
A
max.
30°
Elektrisch meervoudig vergrendelingsslot 819N
met vluchtdeurfunctie
Het elektrische meervoudige vergrendelingsslot
819N met vluchtdeurfunctie ("Vluchtdeurfunctie /
nooduitgangs- en paniekdeursluitingen", pagina 165)
vereist een vluchtdeurbeslag
· met gedeelde krukstift en
· aan beide zijden draaibaar in de schilden gela-
Paniekzijde
De lengte van de krukstiften is afhankelijk van
· de deurbladdikte,
· de horizontale slotpositie en
· de vereiste ingrijpdiepte in de deurkruk
I
LI
De binnenste en de buitenste deurkruk zijn
verschillend en meestal met een ingeponste letter
gemarkeerd. Het schroefbare deel van de krukstift
moet aan de binnenkant worden gemonteerd.
Elektrisch meervoudig vergrendelingsslot 819N
zonder vluchtdeurfunctie
De speciale variant zonder vluchtdeurfunctie met
aan beide zijden aan- en afkoppelbare deurkruk-
ken vereist een doorgaande, ongedeelde krukstift.
XP
LI
I
.
Sluitcilinder
De lengte van de te plaatsen sluitcilinder resul-
teert uit de deurbladdikte en de deurschilddiktes
(beslag) aan de binnen en buitenzijde.
De sleuteluittrekstand (Afb. 15) van de sluithef-
boom mag 30° beneden links en rechts niet
overschrijden..
max.
30°
gerde deurkrukken conform EN 179.
(Afb. 14).
Montage
