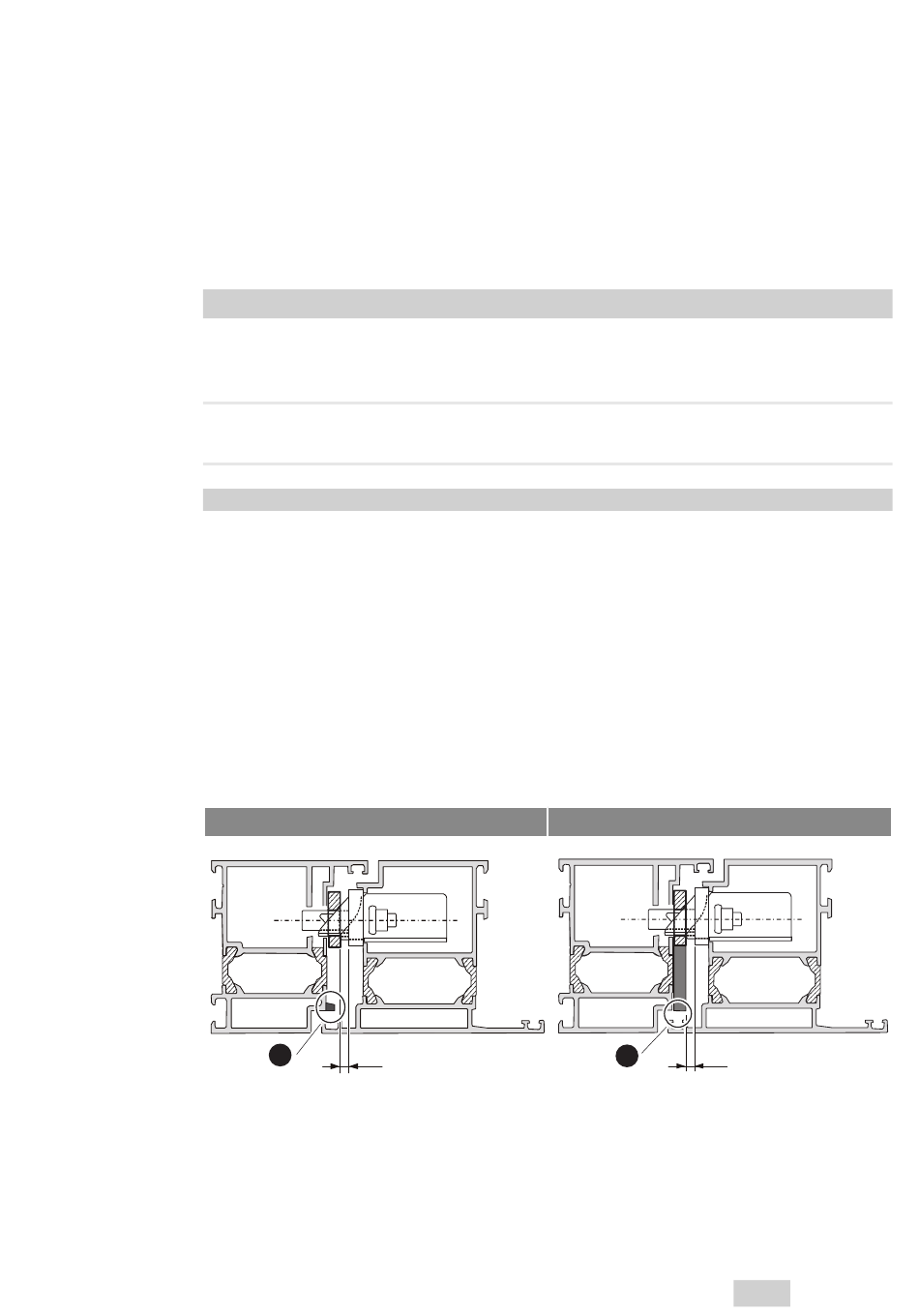

Fig. 19 :
Post-traitement de la
nervure de profilé et
utilisation d'une pièce de
glissement
Montage
Profilés avec séparation thermique
At tention !
Un post-traitement manquant peut engendrer un dysfonctionnement du produit : les composants
mentionnés ci-dessous doivent faire l'objet d'un post-traitement en cas d'utilisation de profilés à sépara-
tion thermique.
Une arête en aluminium servant de butoir peut provoquer des endommagements : des particules
générées par l'usure de l'aluminium par frictions peuvent détruire la serrure ou la têtière.
Post-traitement des nervures de profilés
Lors de la fermeture de la porte, le pêne demi-tour, le pêne pilote et le contact de porte doivent glisser sur
une surface plane (« Verrouillage automatique », page 96). Certaines huisseries (par ex. avec séparation
thermique) peuvent comporter un renfort ou une nervure de profilé (Fig. 19 –
surface de glissement. Une telle nervure doit être supprimée au niveau de la surface de glissement du
pêne demi-tour et du pêne dormant. ASSA ABLOY Sicherheitstechnik GmbH recommande l'utilisation d'une
pièce de glissement ( – 2 ) pour générer une surface de glissement plane.
1 Des rainures de profilés ou d'autres inégalités doivent être compensées ou recouvertes.
2 Enlevez les nervures. Une nervure au niveau de pênes doit être complètement enlevée jusqu'au même
niveau de la surface de glissement.
3 Vérifiez si – lors du processus de fermeture – le pêne demi-tour, le pêne pilote et le contact de porte
peuvent glisser sans obstacle sur une surface plane jusqu'en position de fermeture.
 Les nervures des profilés sont éliminées pour former une surface plane et la fonction de fermeture est
assurée.
Traitement de la nervure du profilé
1
Jeu de
fonctionnement
1 ) qui gêne au niveau de la
Utilisation d'une pièce de glissement
2
Jeu de
fonctionnement
