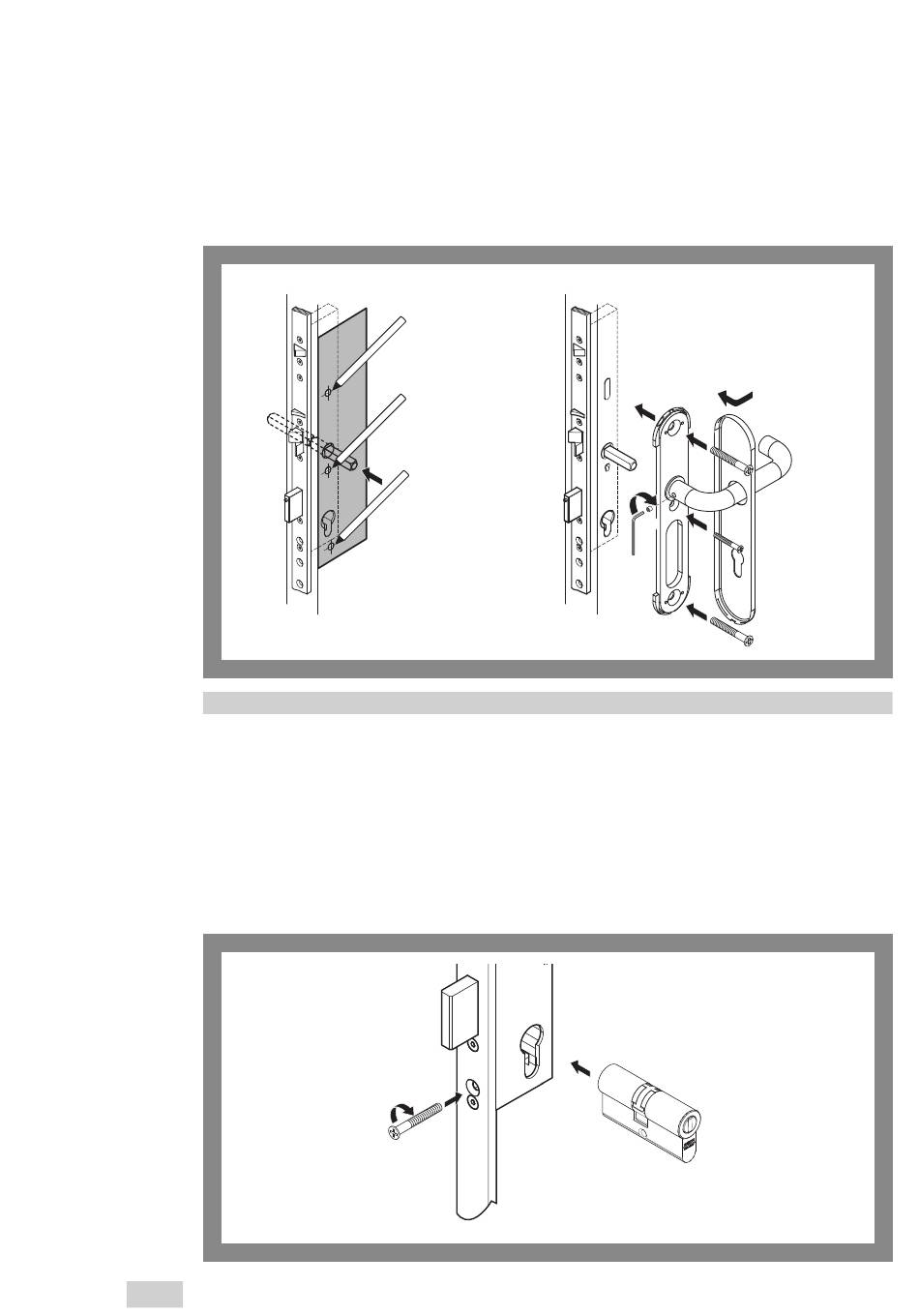

Fig. 17 :
Monter une garniture
Montage typique d'un
cylindre profilé
Fig. 18 :
Monter un cylindre
profilé
FR
112
Monter le cylindre profilé
La serrure doit être montée dans la porte avant de pouvoir procéder au montage du cylindre profilé (« Mon-
ter la serrure multipoint électrique 819N », page 104, « Accessoires », page 118). Le cylindre profilé doit
être adapté à l'épaisseur et à la garniture de la porte et peut dépasser de 3 mm maxi. de la garniture.
Montez le cylindre profilé en suivant les instructions fournies. Les étapes de montage ci-après sont
typiques pour de tels éléments :
1 Insérez le cylindre profilé dans la découpe pour cylindre profilé (Fig. 18).
2 Fixez-le au moyen de la vis.
3 Contrôlez la souplesse du mouvement au moyen de la clé.
 Vous avez monté le cylindre profilé et pouvez à présent actionner la serrure au moyen d'une clé.
2.
2.
1.
2.
2.
6.
3.
4.
5.
4.
4.
1
1.
Montage
