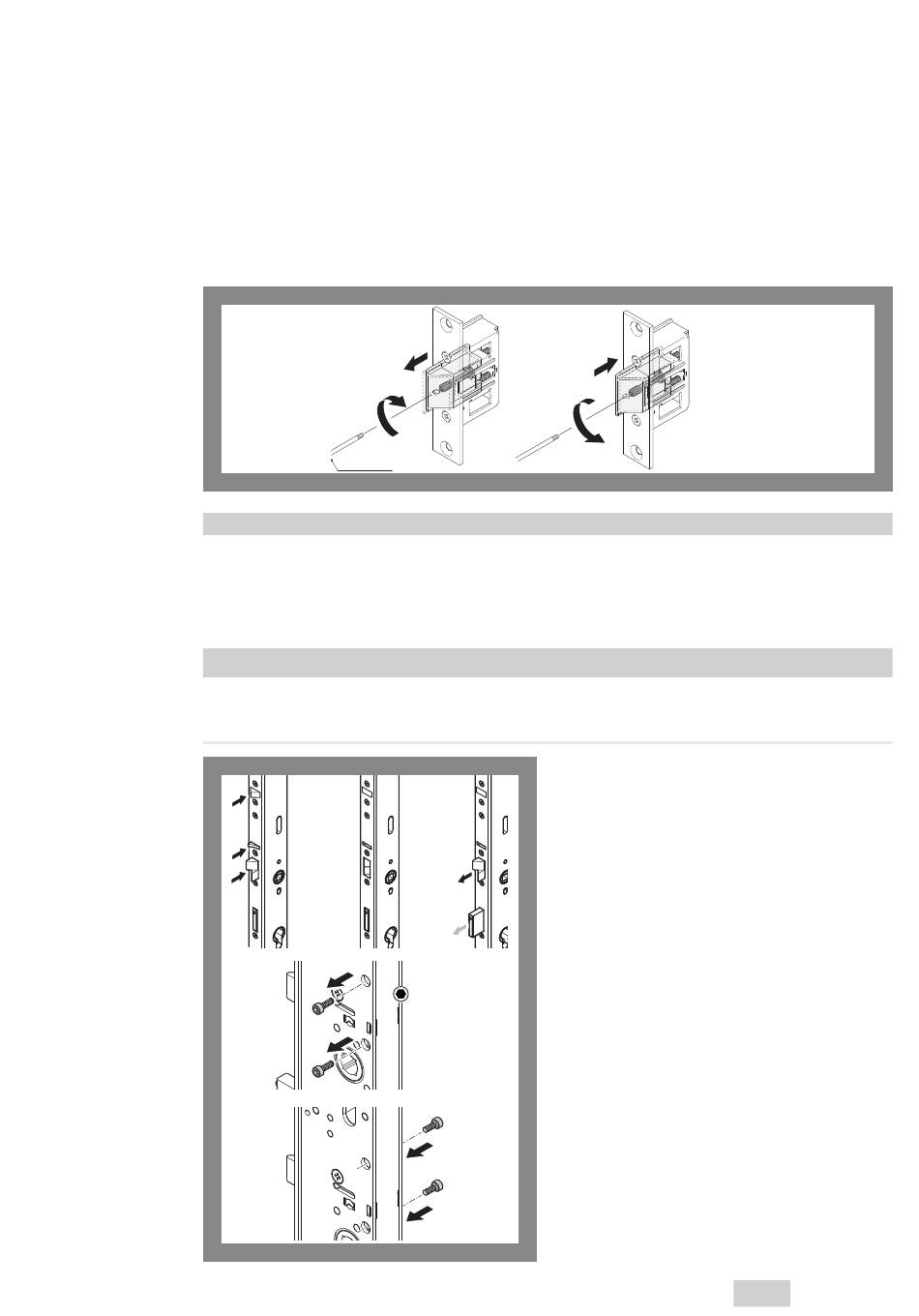

Abb. 11 :
Fallenausschluss des
Fallenschloss 807–10
einstellen
!
Abb. 12 :
Panikseite einstellen
Montage
Optional: An Fallenschloss 807-10 den Fallenausschluss einstellen
9 Stellen Sie am optional vorhandenen Fallenschloss 807–10 den Fallenausschluss ein (Abb. 11).
T8
< Ø3
Die Panikseite wechseln
Die Panikseite eines Schlosses mit Fluchttürfunktion („Fluchttürfunktion / Notausgangs- und Paniktürver-
schlüsse", Seite 5) muss vor der Montage eingestellt werden. Die Panikseite des Schlosses muss so
eingestellt werden, dass die Tür in Flucht richtung (normalerweise von innen nach außen) über den
Türdrücker geöffnet werden kann, unabhängig vom Verriegelungszustand des Schlosses.
Warnung!
Lebensgefahr und Verletzungsgefahr durch falsch eingestellte Panikseite: Prüfen Sie nach der Montage
des Schlosses, ob die verriegelte Tür in Fluchtrichtung geöffnet werden kann.
1. 2.
4.
6.
Selbstverriegelung auslösen
3.
1
2
3

Panikseite einstellen
Die Feststellschrauben befinden sich immer auf der
Panikseite.
2,5 mm
4
5
6
7
5.

7.

Drücken und halten Sie die Schlossfalle
(Abb. 12).
Drücken Sie die Steuerfalle.
Lassen Sie bei gedrückter Steuerfalle die
Schlossfalle los.
Der Riegel wird ausgeschlossen.
Lösen Sie die Feststellschraube.
Setzen Sie die Feststellschraube auf der
gegenüberliegenden Seite wieder ein
(Drehmoment 2,5 Nm).
Lösen Sie die Feststellschraube.
Setzen Sie die Feststellschraube auf der
gegenüberliegenden Seite wieder ein
(Drehmoment 2,5 Nm).
Die Panikfunktion ist nun auf der entgegen
gesetzten Schlossseite eingestellt.
Prüfen Sie die Panikfunktion mit Hilfe eines
Drückers und einem Vierkantstift (9 mm) vor
dem Einbau des Schlosses.
