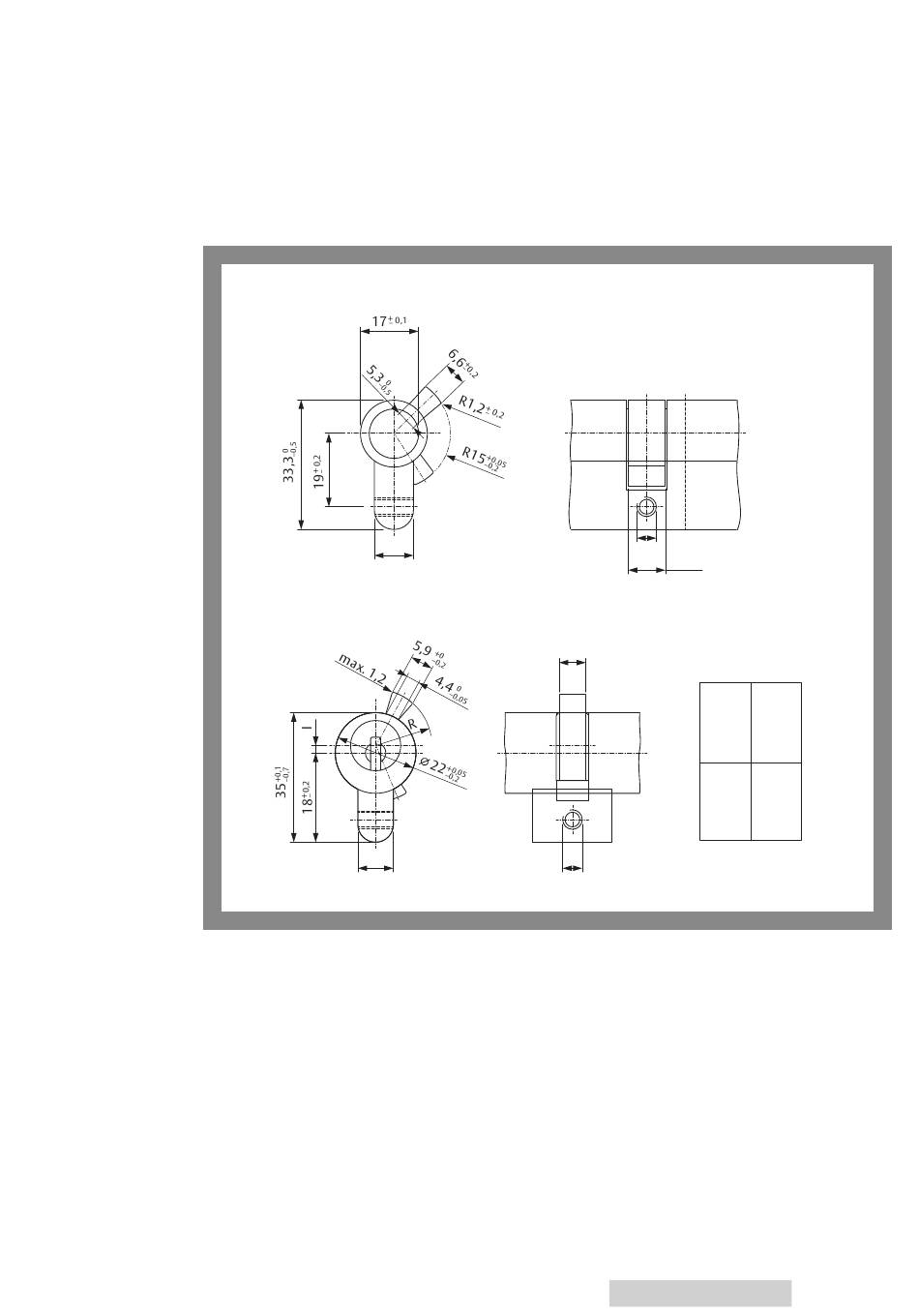

Abb. 28 :
Abmessungen der
Schließzylinder nach
DIN18252 und
SN EN 1303
Fig. 28 :
Lock cylinder
dimensions according to
DIN 18252 or
SN EN 1303
Fig. 28 :
Dimensions de
Cylindre de fermeture
selon la norme
DIN 18252 ou
SN EN 1303
Fig. 28 :
Dimensioni della
Cilindri di chiusura
secondo la norma
DIN 18252 o
SN EN 1303SN
Afb. 28 :
Afmetingen van de
sluitcilinder volgens
DIN 18252 of
SN EN 1303
Abmessungen / Dimensions / Dimensions / Dimensioni / Afmetingen
DIN 18252
10 +
0,1
–
SN EN 1303
10 +0,05
–0,1
M5
9,5 0
–0,5
8,5 +0,2
–0,2
I
1,2
1,5
2,0
M5
DE / EN / FR / IT / NL
R
0
-0,25
15,55
15,30
15,00
