Assa Abloy OneSystem 819N Notice De Montage page 205

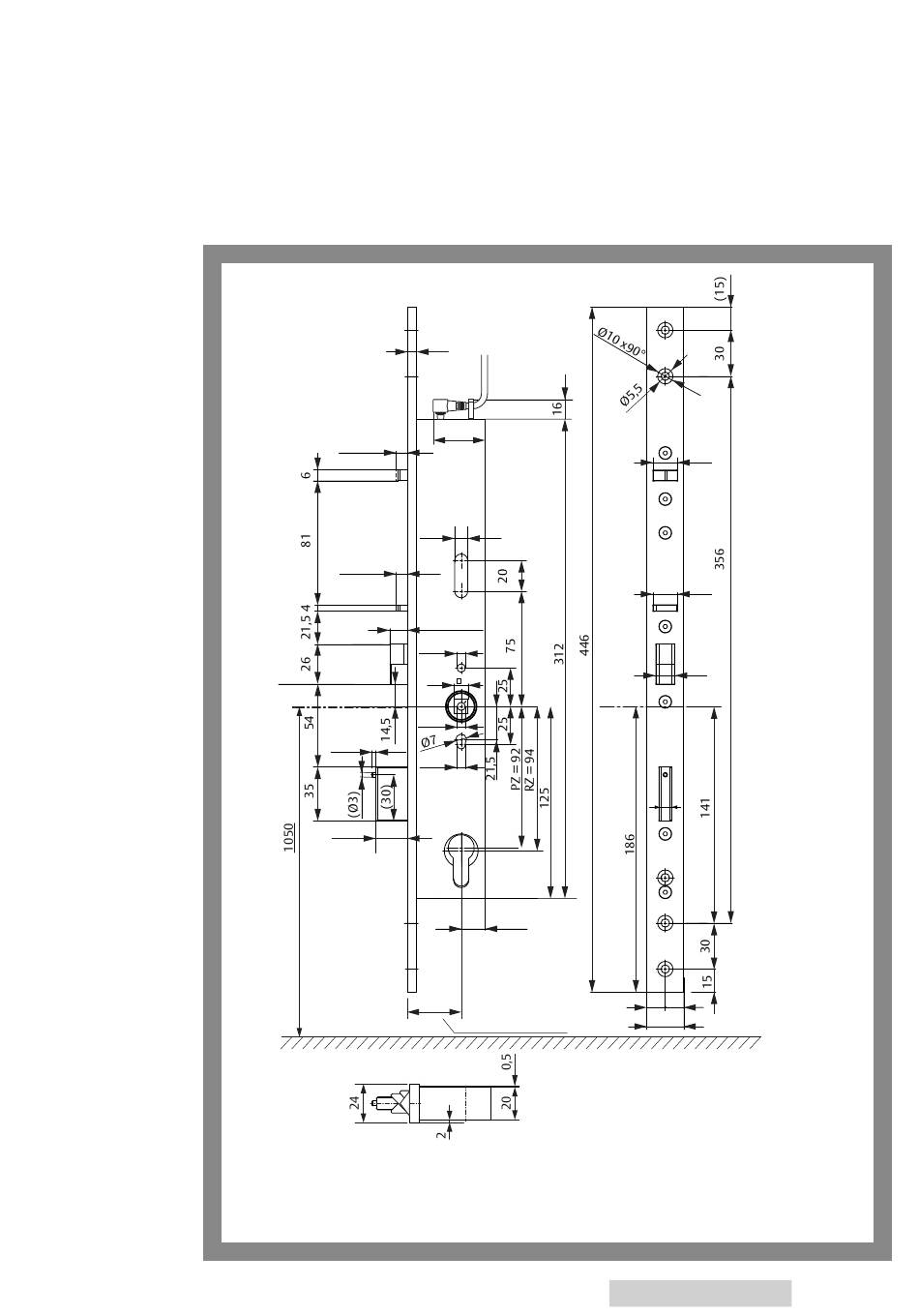

Abb. 26 :
Abmessungen
Hauptschloss
Fig. 26 :
Main lock dimensions
Fig. 26 :
Dimensions serrure
principale
Fig. 26 :
Dimensioni serratura
principale
Afb. 26 :
Afmetingen hoofdslot
Abmessungen / Dimensions / Dimensions / Dimensioni / Afmetingen
(9,5)7,5
(9,5)7,5
(2,5)
20,5
(..) nur bei Variante „zweiflügelig" mit
vorstehender Falle (2 mm).
(..) only apply to "two-leaf" versions
with protruding keep (2 mm).
6
40,5
8,5
11,5 (13,5)
Ø5,5
9
Ø5,3
5,5
15,5
Dornmaß
Backset
Axe de fouillot
Entrata
Dornmaat
(..) uniquement pour variante « 2 van-
(..) solo per le varianti "a 2 ante" con
(..) alleen bij variant "2-vleugelig" met
16
16
12
8
= =
24
taux » avec pêne en saillie (2 mm).
scrocco pre-regolato (2 mm)
uitstekende schoot (2 mm).
DE / EN / FR / IT / NL
205
