Assa Abloy OneSystem 819N Notice De Montage page 146

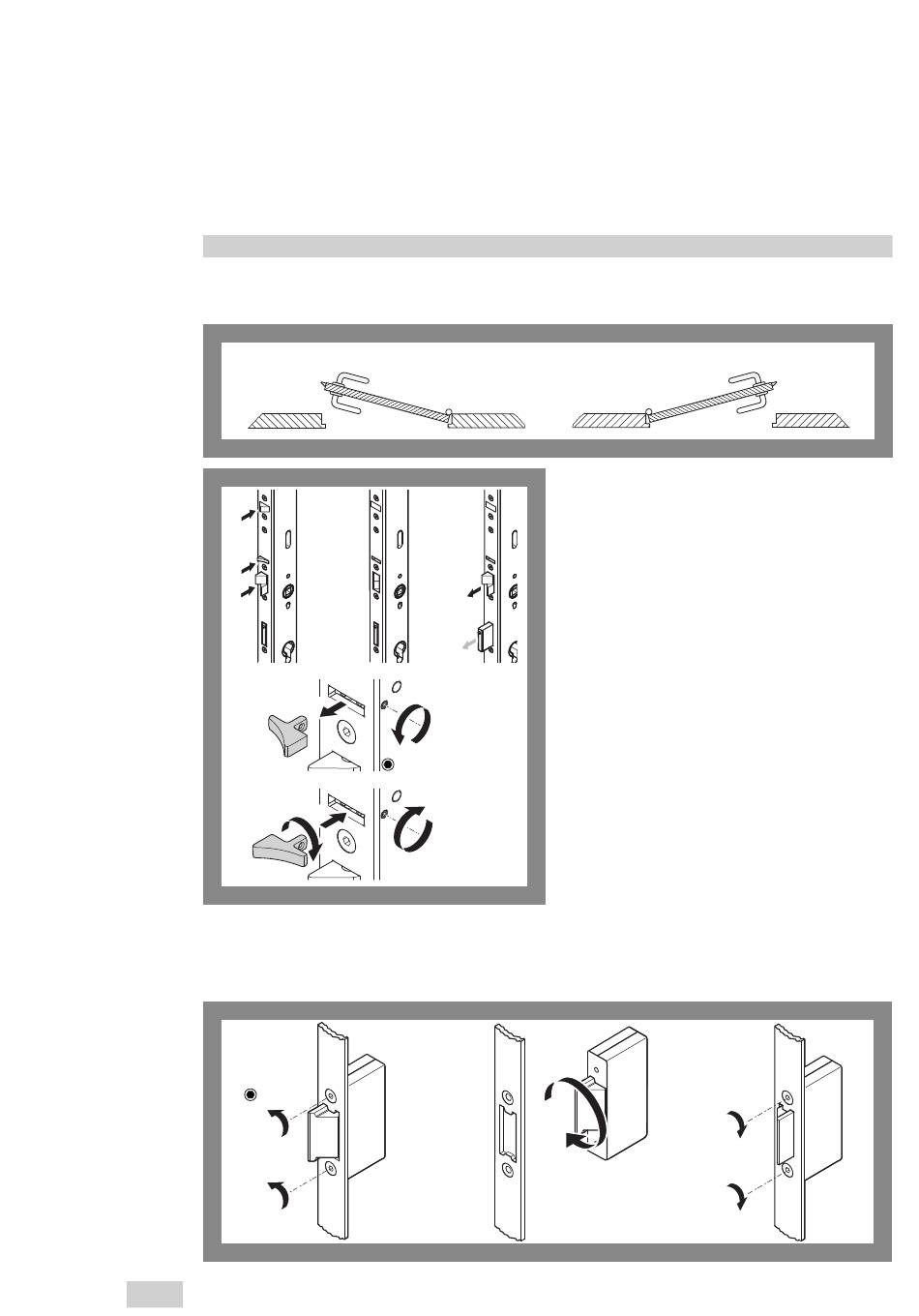

Fig. 8 :
tipo di serratura
DIN sx e DIN dx
Fig. 9 :
Inversione del saliscendi
Fig. 10 :
Direzione di chiusura
della serratura a
scrocco 807–10
adattata al saliscendi
IT
146
Regolazione della direzione di chiusura del saliscendi
La direzione di chiusura della serratura può essere regolata per l'uso su porte DIN sx e DIN dx (Fig. 8). A tal
fine, invertire il saliscendi prima di montare la serratura nella porta.
DIN sx
1. 2.
5.
6.
6.
Come optional: Inversione della serratura a scrocco
8 Invertire la serratura a scrocco esistente (optional) 807–10 affinché la direzione di chiusura della
serratura a scrocco coincida con quella del saliscendi (Fig. 10).
1.
2,5 mm
3.
4.
3x
1,5 mm
7.
2.
180°
DIN dx
Attivare il autobloccaggia
1 Premere e tenere premuto lo scrocco della
serratura (Fig. 9).
2 Premere il saliscendi.
3 A saliscendi premuto, rilasciare lo scrocco
della serratura.
 Il chiavistello viene escluso ed è possibile
raggiungere la vite del saliscendi.
Inversione del saliscendi
4 Allentare la vite di fissaggio con una chiave a
brugola.
· Non svitare completamente la vite di
fissaggio.
· Lasciare la brugola nella testa della vite.
5 Estrarre lo scrocco.
6 Inserire lo scrocco invertito.
7 Fissare lo scrocco a mezzo della vite di
fissaggio. (coppia pari a 0,5 Nm).
 Lo scrocco è stata adatto alla direzione di
chiusura della porta.
