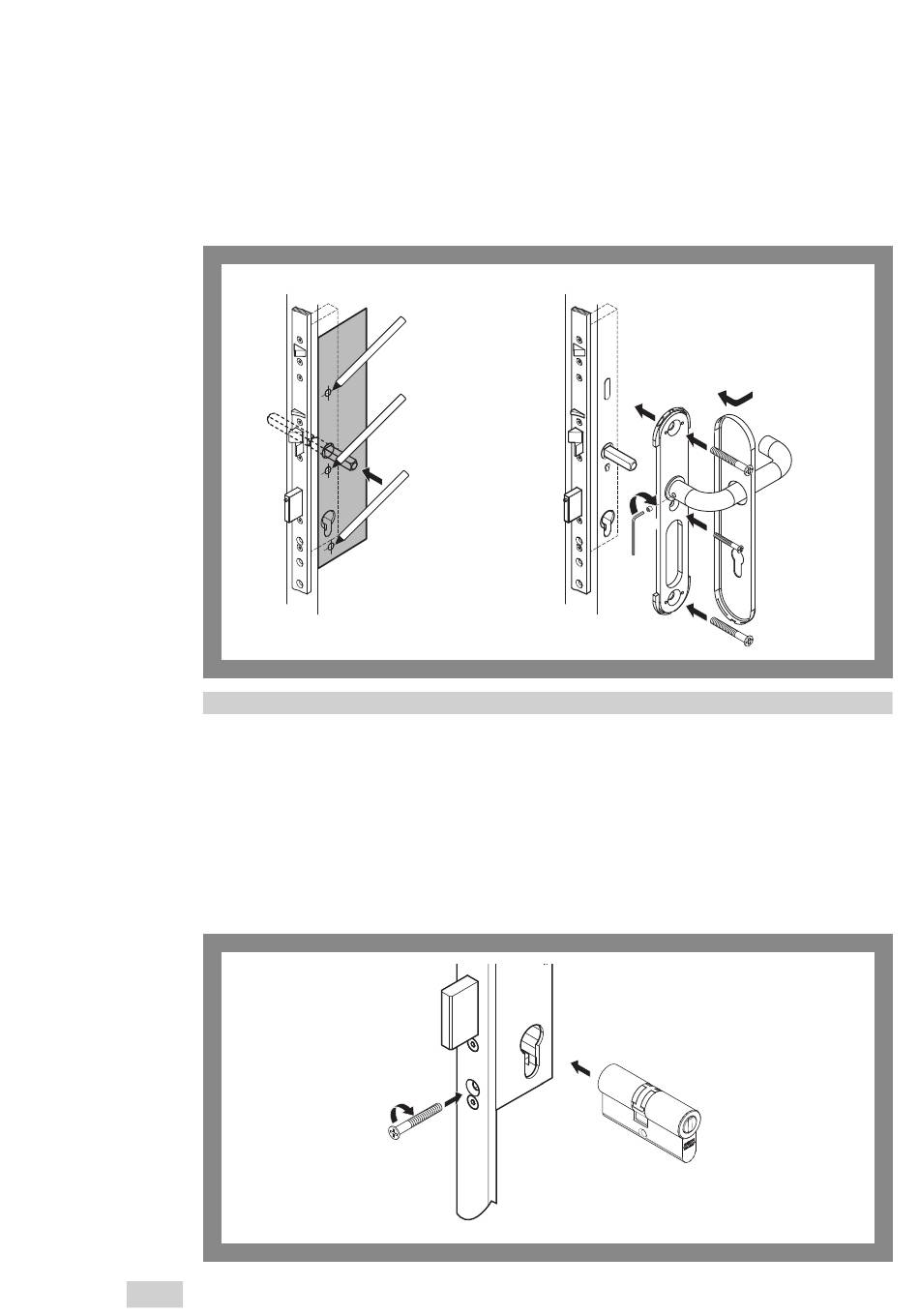

Fig. 17 :
Montaggio di una
bandella sulla porta
Montaggio tipico di un
cilindro profilato
Fig. 18 :
Montaggio di un cilindro
profilato
IT
152
Montaggio del cilindro profilato
Per poter montare il cilindro profilato è necessario che la serratura sia già stata montata nella porta
("Montaggio della serratura elettrica multipunto 819N", pagina 144, "Accessori", pagina 158). Il cilindro
profilato deve essere adatto allo spessore del pannello porta e alla bandella della porta e, in una porta
completata, deve sporgere per un massimo di 3 mm dalla bandella.
Montare il cilindro profilato secondo le istruzioni che lo accompagnano. Seguono i tipici passi di montaggio:
1 Inserire il cilindro profilato nella propria toppa (Fig. 18).
2 Fissarlo tramite la vite di fissaggio cilindro su testiera.
3 Controllare il corretto funzionamento della chiave.
 Il cilindro profilato è montato e la serratura è facilmente azionata tramite chiave.
