Options et accessoires
11.2.4 Carte relais VLT
L'option de relais MCB 105 inclut 3 contacts SPDT et doit être installée dans l'emplacement de l'option B.
Données électriques
Charge max. sur les bornes (CA-1)
Charge max. sur les bornes (CA-15)
Charge max. sur les bornes (CC-1)
Charge max. sur les bornes (CC-13)
Charge min. sur les bornes (CC)
Vitesse de commutation max. à charge nominale/min.
1)
CEI 947 parties 4 et 5
Lorsque le kit d'option relais est commandé séparément, il comprend
•
Module de relais MCB 105
•
Fixation LCP et protection borniers plus grandes
•
Étiquette permettant de recouvrir l'accès aux commutateurs S201, S202 et S801
•
Étriers de fixation des câbles au module relais
11 11
1
2
1 IMPORTANT ! L'étiquette DOIT être placée sur le châssis du LCP, comme illustré (approbation UL).
2 Carte relais

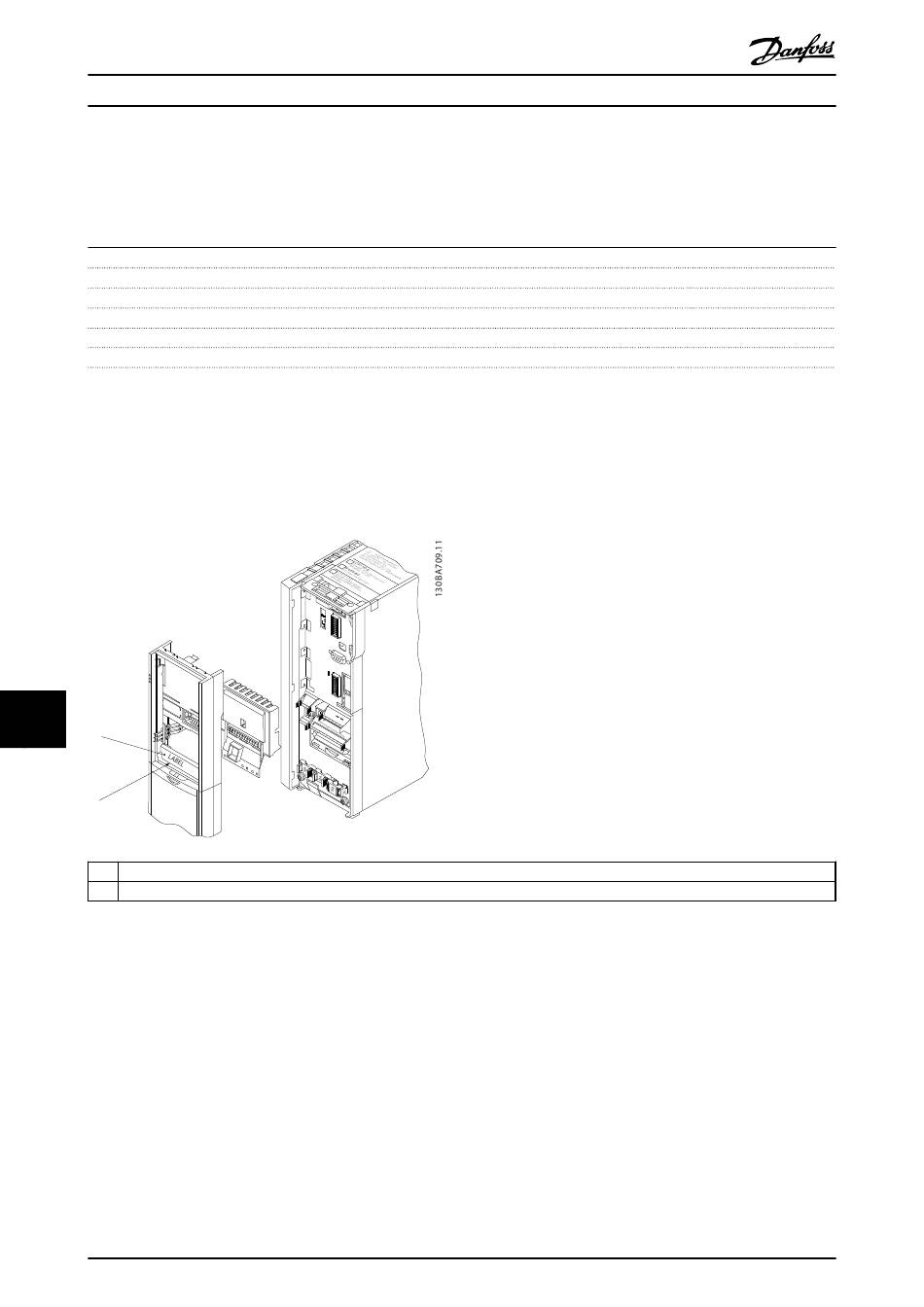

Illustration 11.8 Protections de types A2-A3-B3
158
Manuel de configuration
®
MCB 105
1)
(charge résistive)
(charge inductive à cosφ 0,4)
1)
1)
(charge résistive)
1) (charge inductive)
Danfoss A/S © Rév. 2014-04-04 Tous droits réservés.
240 V CA 2 A
240 V CA 0,2 A
24 V CC 1 A
24 V CC 0,1 A
5 V 10 mA
-1 -1
6 min /20 s
MG33BF04
