Options et accessoires
Il existe 2 variantes du MCB 15x : l'une avec une interface
codeur HTL (MCB 151), l'autre avec une interface codeur
TTL (MCB 150).
L'option de sécurité MCB 15x est conçue comme option
standard pour le VLT
automatiquement détectée après le montage.
Le MCB 15x peut surveiller l'arrêt, le démarrage ou la
vitesse d'un dispositif à mouvement rotatif ou latéral. Dans
le cadre de la surveillance de vitesse, l'option est souvent
associée à une protection matérielle, à des portes d'accès
et à des portes de sécurité équipées d'interrupteurs de
sécurité à verrouillage électromagnétique. Lorsque la
vitesse du dispositif surveillé passe en dessous du point de
commutation défini (là où la vitesse n'est plus considérée
comme dangereuse), le MCB 15x définit la sortie S37 sur
basse. Cela permet à l'opérateur d'ouvrir la porte de
sécurité. Dans les applications de surveillance de la vitesse,
la sortie de sécurité S37 est haute pendant l'exploitation
(lorsque la vitesse du moteur du dispositif surveillé est
inférieure au point de commutation défini). Lorsque la
vitesse dépasse la valeur définie, ce qui indique une vitesse
trop élevée (dangereuse), la sortie de sécurité est basse.
Le variateur de fréquence
•
coupe l'alimentation du moteur ;
•
fait passer le moteur en mode sans couple si
11 11
l'Absence sûre du couple est activée.
Le système de contrôle de la sécurité
•
active les fonctions de sécurité via les entrées du
MCB 15x ;
•
évalue les signaux provenant de dispositifs de
sécurité tels que :
•
traite la fonction d'état du MCB 15x ;
•
assure une connexion sûre entre le MCB 15x et le
système de contrôle de la sécurité ;
•
assure la détection des pannes lors de l'activation
des fonctions de sécurité (courts-circuits entre les
contacts, courts-circuits) sur le signal entre le
système de contrôle de la sécurité et le MCB 15x.
166
®
AutomationDrive FC 302 et est
•
boutons-poussoirs d'arrêt d'urgence
•
interrupteur magnétique sans contact
•
interrupteur d'interverrouillage
•
barrières immatérielles
Danfoss A/S © Rév. 2014-04-04 Tous droits réservés.
Manuel de configuration

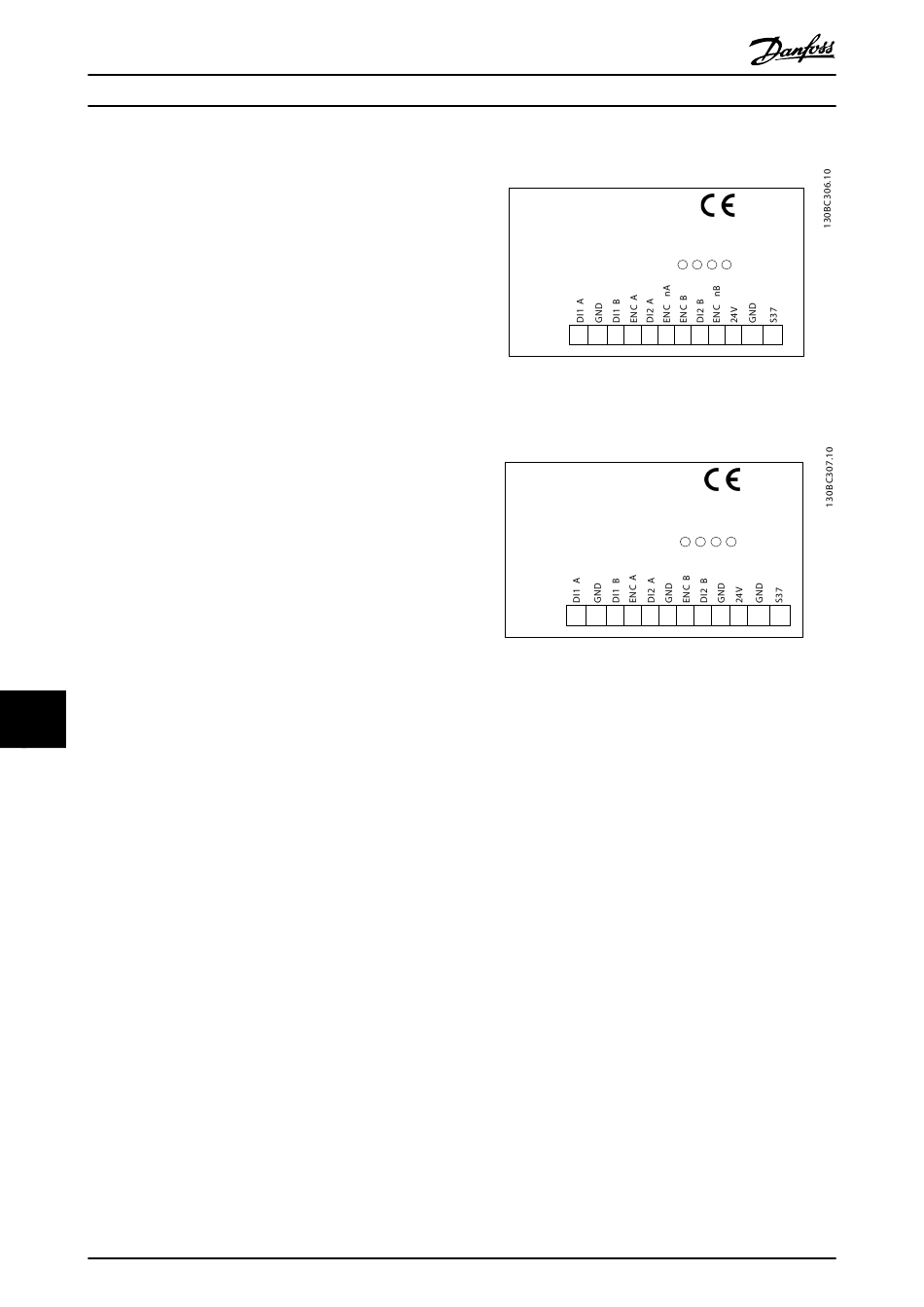

Vue frontale
MCB 150
Safe Option
TTL Enc. interface
SW. ver. 1 .xx
Illustration 11.20 MCB 150
MCB 151
Safe Option
HTL Enc. interface
SW. ver. 1 .xx
Illustration 11.21 MCB 151
1 2 3 4
LED:
Y30/ 1 2 3 4 5 6 7 8
1 2
LED:
1 2 3 4 5 6 7 8
Y31/
Option B
130B3280
9 10 11 12
Option B
130B3290
3 4
9 10 11 12
