Installation électrique
4. Insérer les connecteurs embrochables 96 (U), 97
(V), 98 (W) (jusqu'à 7,5 kW) et le câble du moteur
dans les bornes étiquetées MOTEUR.
5. Fixer le câble blindé à la plaque de découplage à
la terre à l'aide des vis et des rondelles fournies
dans le sac d'accessoires.
Le variateur de fréquence permet d'utiliser tous les types
de moteurs asynchrones triphasés standard. Les moteurs
de petite taille sont généralement montés en étoile
(230/400 V, Y). Les moteurs de grande taille sont
normalement montés en triangle (400/690 V, Δ). Se référer
à la plaque signalétique du moteur pour le mode de
raccordement et la tension corrects.
9 9

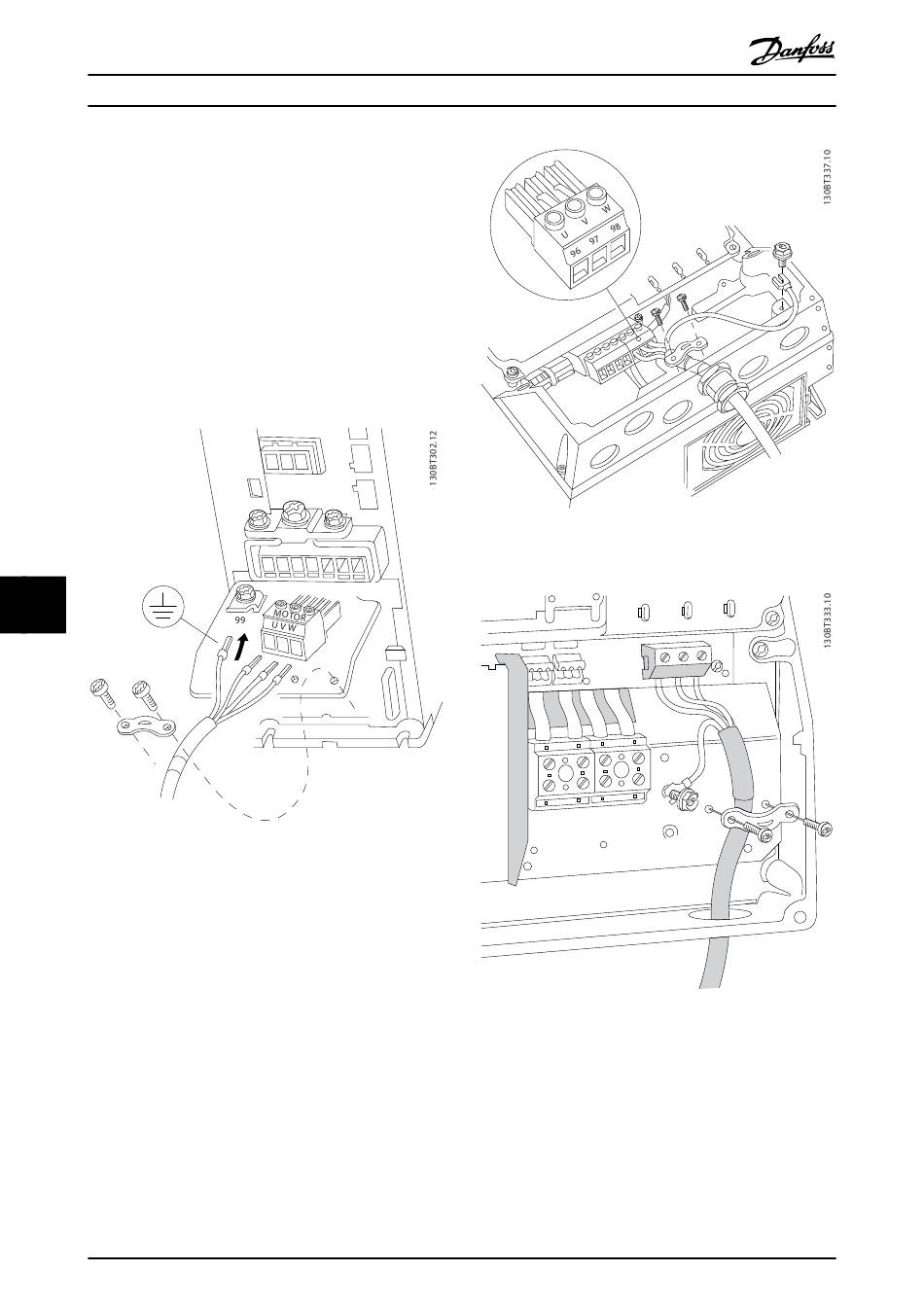

Illustration 9.30 Raccordement du moteur pour les protections
A1, A2 et A3
134
Manuel de configuration
MOTOR
Danfoss A/S © Rév. 2014-04-04 Tous droits réservés.
Illustration 9.31 Raccordement du moteur pour protections
A4/A5
Illustration 9.32 Raccordement du moteur pour protections B1
et B2
MG33BF04
