Danfoss VLT AutomationDrive FC 301 Manuel De Configuration page 151

Exemples d'applications
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06

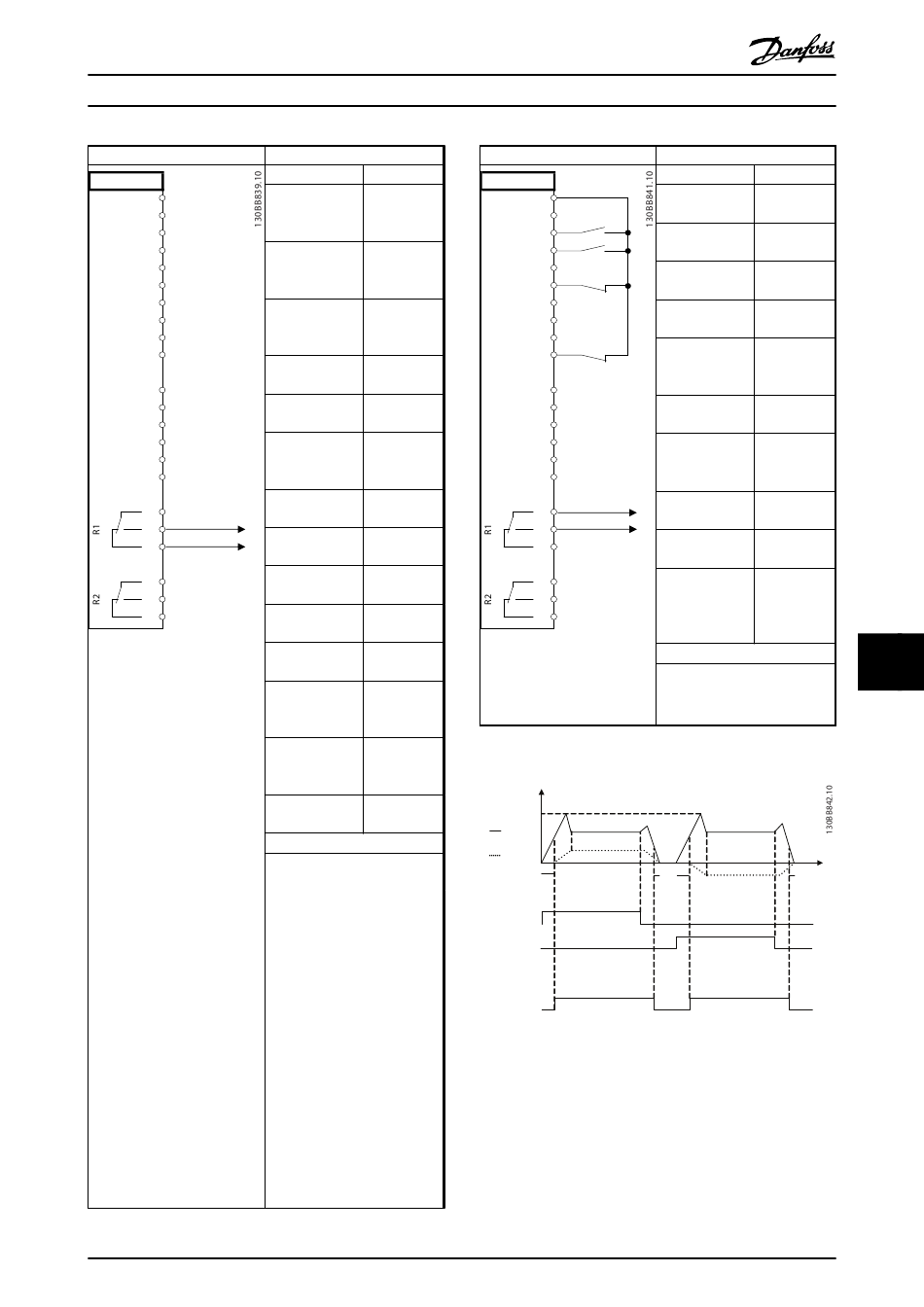

Tableau 10.13 Utilisation du SLC pour régler un relais
MG33BF04
Manuel de configuration
Paramètres
Fonction Réglage
4-30 Fonction [1] Avertis-
perte signal de sement
retour moteur
4-31 Erreur 100 tr/min
vitesse signal de
retour moteur
4-32 Fonction 5 s
tempo. signal de
retour moteur
7-00 PID [2] MCB 102
vit.source ret.
17-11 Résolution 1024*
(PPR)
13-00 Mode [1] Actif
contr. log
avancé
13-01 Événemen [19] Avertis-
t de démarrage sement
13-02 Événemen [44] Touche
t d'arrêt Reset
13-10 Opérande [21] N°
comparateur avertiss.
13-11 Opérateur [1] ≈*
comparateur
13-12 Valeur 90
comparateur
13-51 Événemen [22]
t contr. log Comparateur
avancé 0
13-52 Action [32] Déf. sort.
contr. logique dig. A bas
avancé
5-40 Fonction [80] Sortie
relais digitale A
* = valeur par défaut
Remarques/commentaires :
Si la limite dans la surveillance
du signal de retour est
dépassée, l'avertissement 90
apparaît. Le SLC surveille l'aver-
tissement 90 et si
l'avertissement 90 devient TRUE
(VRAI), le relais 1 est déclenché.
L'équipement externe peut
indiquer qu'il faut procéder à
l'entretien. Si l'erreur de signal
de retour redescend sous la
limite en moins de 5 s, le
variateur de fréquence continue
à fonctionner et l'avertissement
disparaît. Néanmoins, le relais 1
reste enclenché tant que la
touche [Reset] sur le LCP n'a
pas été enfoncée.
Danfoss A/S © Rév. 2014-04-04 Tous droits réservés.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tableau 10.14 Commande de frein mécanique (boucle ouverte)
1-76
Current
Speed
1-71
Start (18)
Start
reversing (19)
Relay output
Open
Closed
Illustration 10.4 Commande de frein mécanique (boucle
ouverte)
Paramètres
Fonction Réglage
1-00 Mode [0] Boucle
Config. ouverte vit.
1-01 Principe
[1] VVC plus
Contrôle Moteur
5-40 Fonction [32] Ctrl frein
relais mécanique
5-10 E.digit.born. [8]
18 Démarrage*
5-11 E.digit.born. [11]
19 Démarrage
avec inv.
1-71 Retard 0.2
démar.
1-72 Fonction au plus
[5] VVC /
démar.
FLUX sens
hor.
1-76 Courant I
m,n
Démar.
2-20 Activation Dépend de
courant frein. l'app.
2-21 Activation Moitié du
vit.frein[tr/mn] glissement
nominal du
moteur
* = valeur par défaut
Remarques/commentaires :
Time
2-21
1-71 2-21
149
10 10
