Danfoss VLT AutomationDrive FC 301 Manuel De Configuration page 55

Intégration du système
z
L1
z
L2
z
L3
z PE
PE
3
1 Fil de terre
2 Écran
3 Alimentation secteur CA

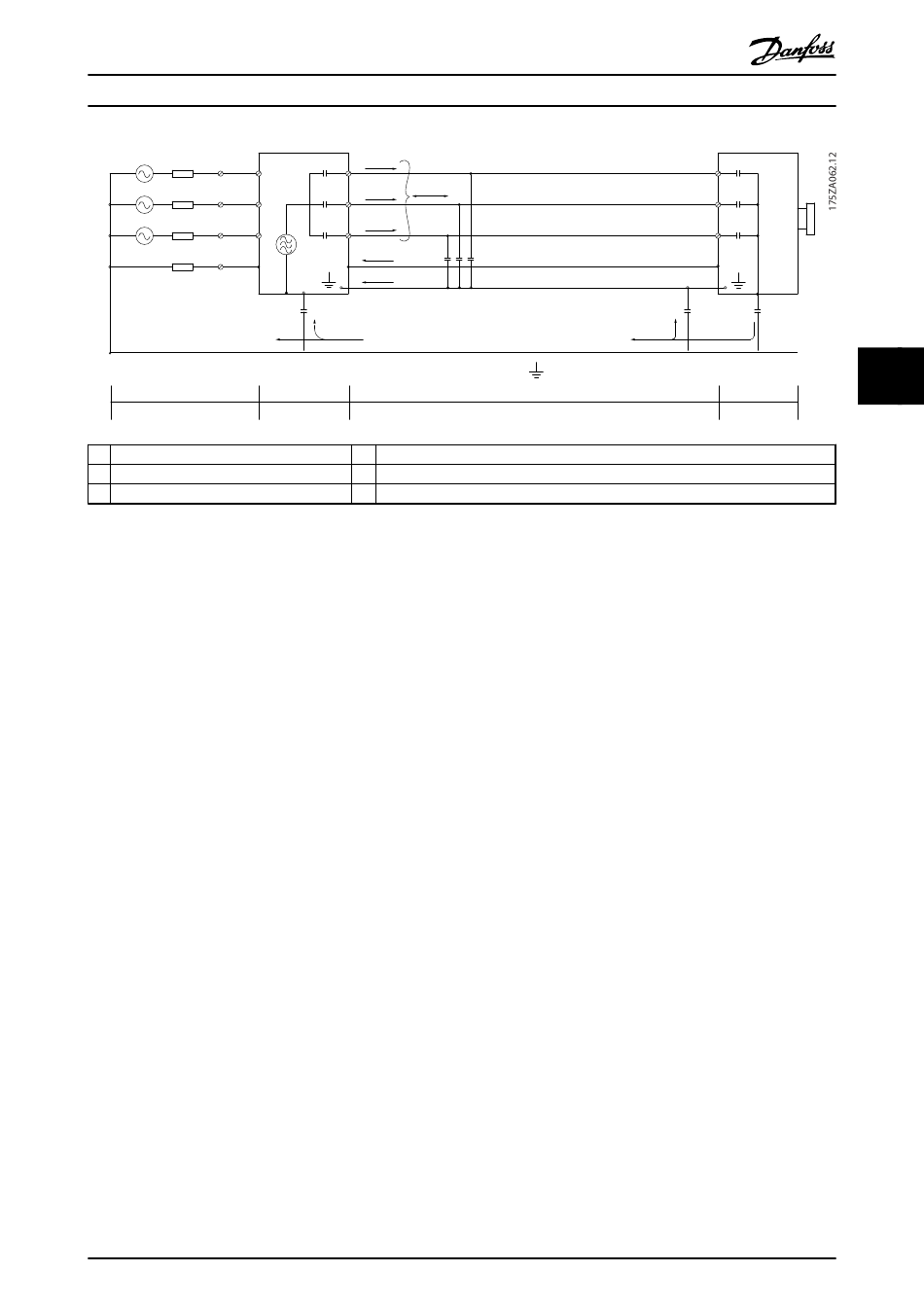

Illustration 5.3 Situation à l'origine de courants de fuite
En cas de raccordement du blindage sur une plaque destinée au montage du variateur de fréquence, cette plaque doit être
métallique afin de pouvoir renvoyer les courants de blindage vers l'appareil. Il importe également d'assurer un bon contact
électrique à partir de la plaque de montage à travers les vis de montage et jusqu'au châssis du variateur de fréquence.
En cas d'utilisation de câbles non blindés, certaines exigences en matière d'émission ne sont pas respectées mais les
exigences d'immunité sont respectées.
Utiliser les câbles de moteur et de la résistance de freinage les plus courts possibles pour réduire le niveau d'interférences
émises par le système dans son ensemble (unité et installation). Éviter de placer les câbles du moteur et du frein à côté de
câbles sensibles aux perturbations. Les interférences radioélectriques supérieures à 50 MHz (rayonnées) sont générées en
particulier par les composants électroniques de commande.
MG33BF04
Manuel de configuration
C
S
U
I
1
V
W
I
2
I
3
C
S
I
4
4
4 Variateur de fréquence
5 Câble moteur blindé
6 Moteur
Danfoss A/S © Rév. 2014-04-04 Tous droits réservés.
C
S
1
2
I
4
5
C
S
C
C
S
S
6
53
5 5
