Installation électrique
Protections A4/A5 des connecteurs secteur

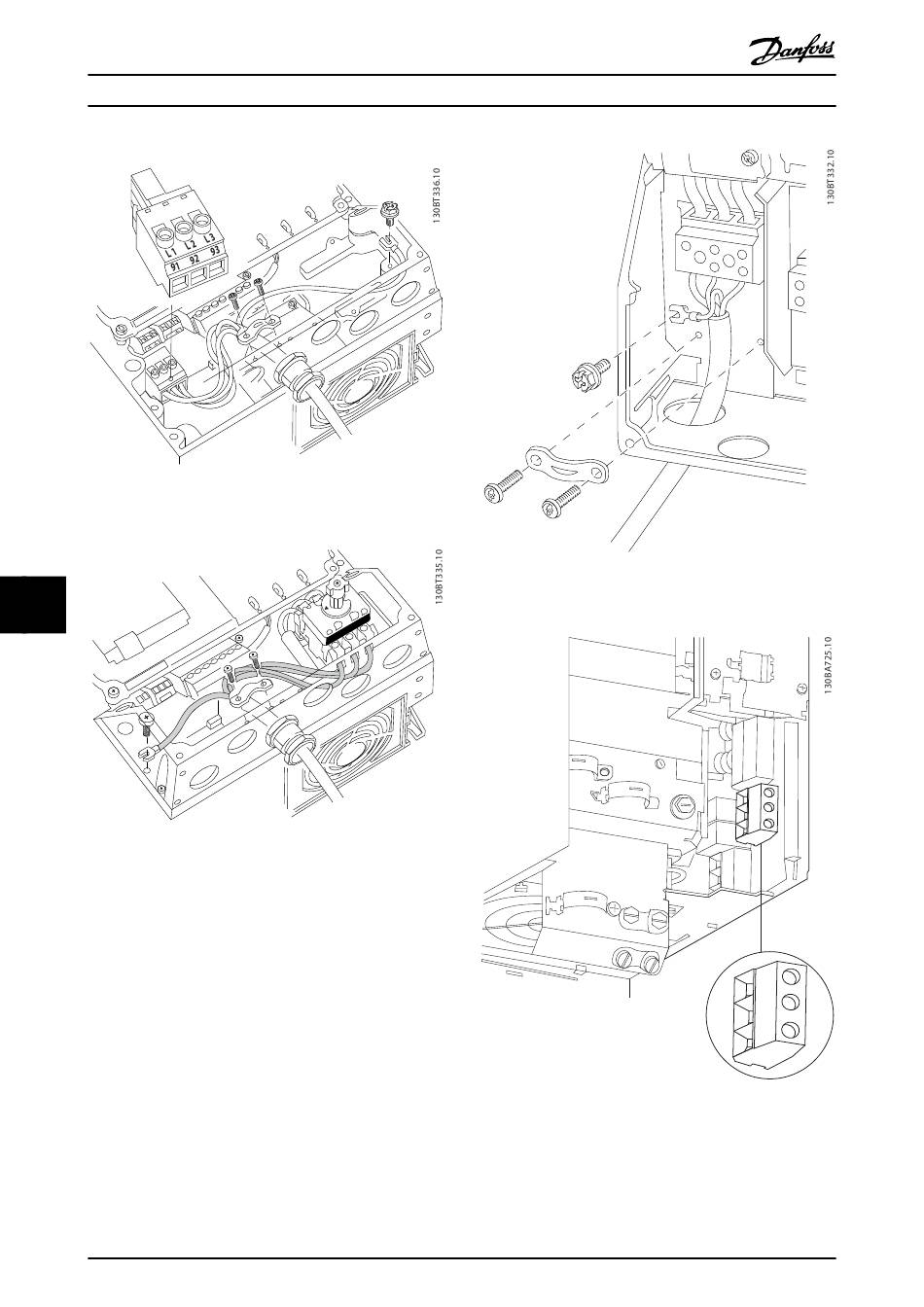

Illustration 9.21 Connexion au secteur et à la terre sans
sectionneur
9 9
Illustration 9.22 Connexion au secteur et à la terre avec
sectionneur
En cas d'utilisation d'un sectionneur (protections A4/A5),
monter la terre sur le côté gauche du variateur de
fréquence.
122
Manuel de configuration
Danfoss A/S © Rév. 2014-04-04 Tous droits réservés.
Illustration 9.23 Raccordement au secteur des protections B1
et B2
Illustration 9.24 Raccordement au secteur de la protection B3
