La valeur du par. 3-02 Référence minimale ne peut pas
présenter une valeur inférieure à 0, à moins que le par.
1-00 Mode Config. ne soit réglé sur [3] Process. Dans ce cas,
les relations entre la référence résultante (après
verrouillage) et la somme de toutes les références sont
telles que présentées sur l'Illustration 3.16.

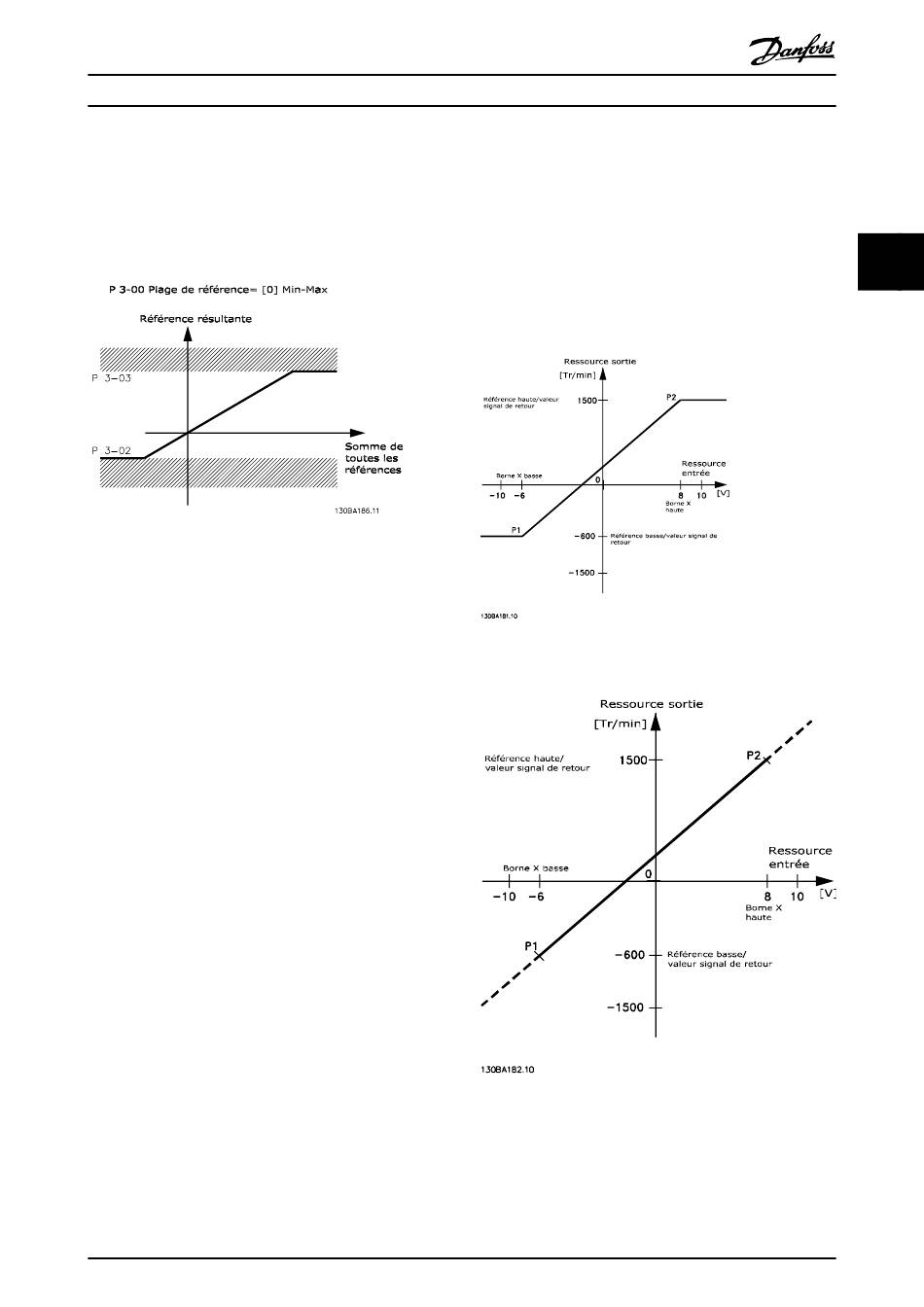

Illustration 3.16 Somme de toutes les références avec le par.
1-00 Mode Config. réglé sur [3] Process
3.7.3 Mise à l'échelle des références
prédéfinies et des références du bus
Les références prédéfinies sont mises à l'échelle selon
les règles suivantes :
•
Lorsque le par. 3-00 Plage de réf. : [0] Min - Max,
la référence 0 % est égale à 0 [unité] où « unité »
peut être toute unité (à savoir tr/min, m/s, bar,
etc.) et la référence 100 % est égale à Max. (abs.
(3-03 Réf. max.), abs. (3-02 Référence minimale)).
•
Lorsque le par. 3-00 Plage de réf. : [1] -Max -
+Max, la référence 0 % est égale à 0 [unité], la
référence -100 % est égale à -Réf. max. et la
référence 100% est égale à Réf. max.
Les références de bus sont mises à l'échelle selon les
règles suivantes :
•
Lorsque le par. 3-00 Plage de réf. : [0] Min - Max.
Pour obtenir une résolution maximum sur la
référence de bus, la mise à l'échelle est la
suivante : la référence 0 % est égale à Référence
minimale et la référence 100 % à la Réf. max.
•
Lorsque le par. 3-00 Plage de réf. : [1] -Max -
+Max, la référence -100 % est égale à -Réf. max.
et la référence 100% à Réf. max.
MG33BF04
Manuel de configuration
3.7.4 Mise à l'échelle des références et du
retour analogiques et d'impulsions
Les références et le signal de retour sont mis à l'échelle à
partir des entrées analogiques et d'impulsions de la même
façon. La seule différence est qu'une référence au-dessus
ou en dessous des « valeurs limites » minimale et
maximale spécifiées (P1 et P2 sur l'Illustration 3.17) est
verrouillée, contrairement à un signal de retour au-dessus
ou en dessous de ces limites.
Illustration 3.17 Mise à l'échelle des références et du retour
analogiques et d'impulsions
Illustration 3.18 Mise à l'échelle de la sortie de référence
