Invacare® Robin™

6 Teknisk data

6.1 Skensystemet

Samtliga skenprofiler tillverkas i strängsprutad aluminium.
Skenorna finns i vit pulverlack.
Skenorna finns i tre olika höjder: S=68 mm, M=114 mm och
L=183 mm med infästningsavstånd 2 m, 4 m respektive 8 m.
Profilbredden för samtliga tre profiler är 58 mm. Profilernas ovansida
är formad så att skenorna passar i monteringsfästena.
Lyftskenan levereras med en urfräsning på undersidan. Urfräsningen
används vid montering av lyften och kallas nyckelhål.
Monteringsalternativ
Enkel skena kan monteras i taket eller med vägg- och golvstolpe.
Skenan kan monteras antingen parallellt med väggen eller i vinkel
mot väggen.
Traverssystemet kan monteras i taket eller med vägg- och
golvstolpe. Avståndet mellan parallellskenorna får vara upp till
8 000 mm.
Kurvor finns med profil S och kan takmonteras. Kurvorna finns i
30, 45, 60 och 90 grader.
Speciallösningar
Pendelmontering används i följande situationer: När takhöjden
varierar i skenans längsgående riktning eller när skenan måste
försänkas.
Diagonal montering används när skenan måste monteras i annan
vinkel än 90 grader.
224

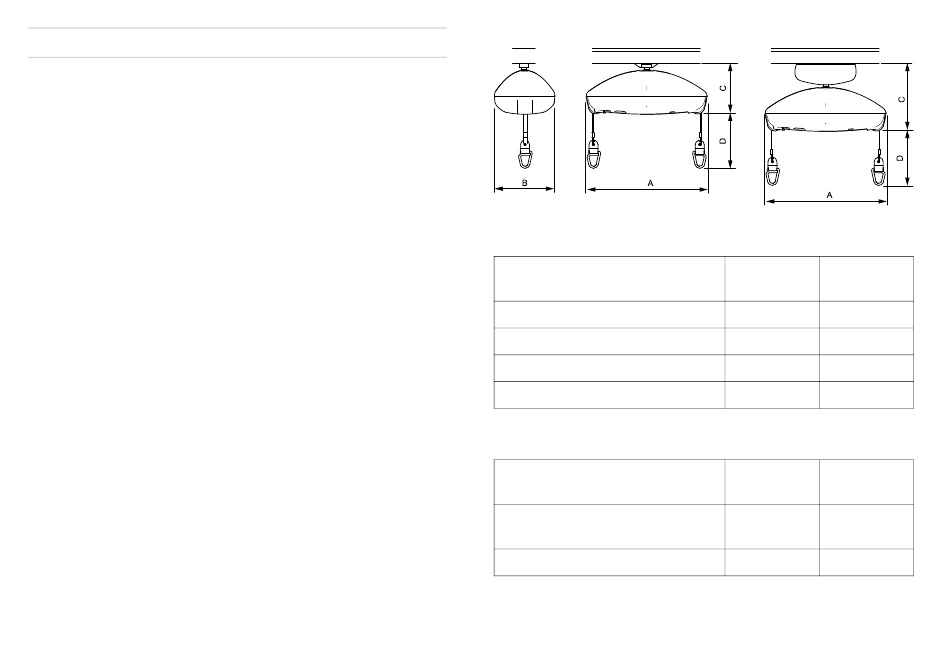

6.2 Mått och vikt
Mått
Lyftens längd (A)
Lyftens bredd (B)
Lyftens höjd (C)
Maximalt lyftområde (D)
Vikter
Maximal lyftkapacitet (säker
arbetsbelastning)
Total vikt utan lyftsele
Robin
Robin™
Mover™
470 mm 470 mm
250 mm 250 mm
203 mm 266 mm
2,5 m 2,5 m
Robin
Robin™ Mover™
200 kg 200 kg
7,3 kg 10 kg
