1. Placér løftemotoren på en overflade (f.eks. hjørnet af et bord),
så løftemotoren støttes, men stropperne og håndbetjeningen
samtidig hænger frit ned. Sørg for, at løftemotoren er sikker og
ikke kan glide/falde ned ad bordet.

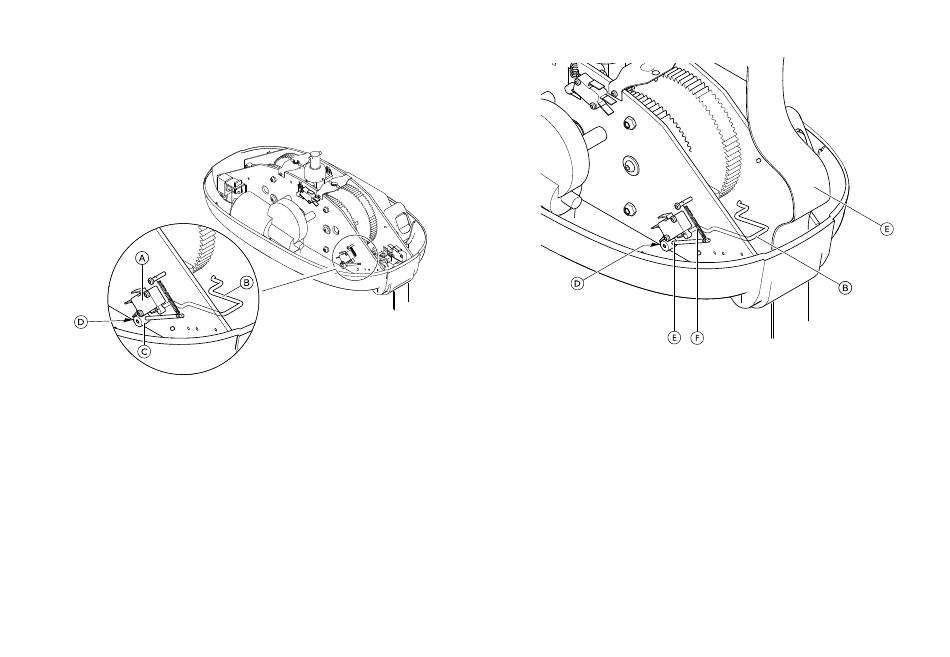

Find frem til kontakten til løse stropper A, og kontrollér visuelt,
2.
om der er frigang mellem spændepatronen C og chassiset.
a. Hvis ikke: mens du bevarer formen for det løsthængende
stropkabel B og spændepatronens arm, skal du løsne
spændepatronens sætskrue D med en 2 mm unbrakonøgle.
b. Sørg for, at der er frigang mellem spændepatron og chassis.
c. Stram spændepatronens sætskrue igen.
3. Test funktionen til løse stropper. Se kapitel 5.3 Kontrol af
funktionen til løse stropper, side 58. Denne test kan udføres,
mens løftemotoren stadig er på bordet.
Hvis fejlen bliver rettet, skal du samle løftemotoren igen. Hvis
ikke, skal du gå videre til trin 4.
1586747-A
4. Indstil stramningen af det løsthængende stropkabel:
Løsn spændepatronens sætskrue D med en 2 mm
a.
unbrakonøgle. Bemærk, at fjederen F nu trækker
spændepatronens arm C ind mod kontakten, så det er en
åben strømkreds.
b. Løft stroppen E væk fra det løsthængende stropkabel B, og
løft det løsthængende stropkabel op.
Stram spændepatronens sætskrue igen D.
c.
5. Test funktionen til løse stropper. Se kapitel 5.3 Kontrol af
funktionen til løse stropper, side 58. Denne test kan udføres,
mens løftemotoren stadig er på bordet.
6. Hvis fejlen bliver rettet, skal du samle løftemotoren på skinnen
igen og nulstille nødstopfunktionen.
