3.2 操作・表示要素
4 取付
ja
96
取 扱 説 明 書 | W4F MultiPulse
SICK Product ID は、多数の製品でテキストおよび QR コードとして銘板・包装に
表示されています。

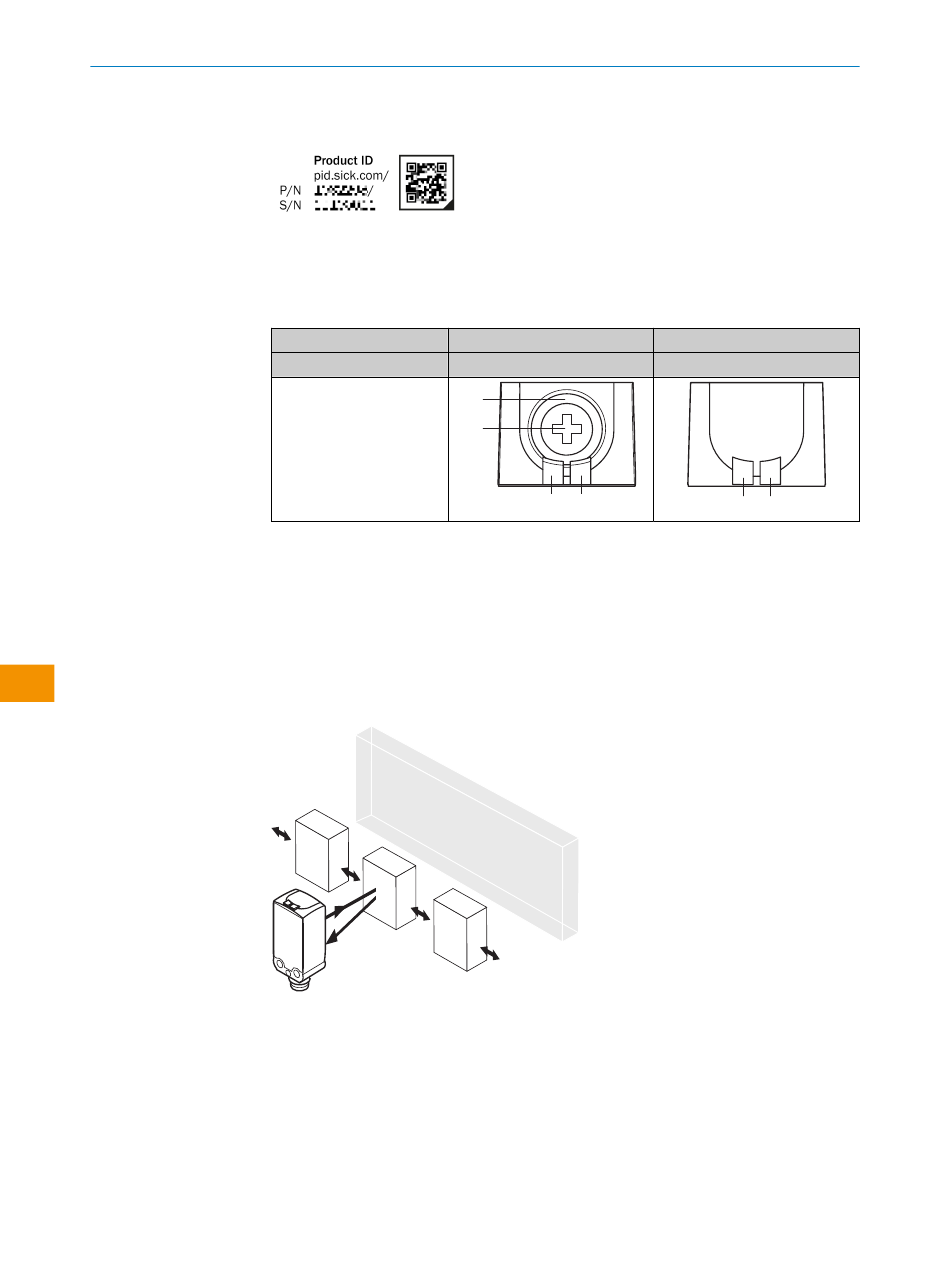

図 1: SICK Product ID
表 1: 操作・表示要素
WTB4FP-
BluePilot 青色: 検出距離表示灯
1
プッシュターン操作部 / ポテンショメータ / ティーチボタン: 検出距離の設定
2
黄色の LED: 受光状態
3
緑色の LED: 動作電圧有効
4
センサを適切な取付ブラケットに取り付けます (SICK アクセサリプログラムを参
照)。
図 2: 対象物に対するセンサの相対的な方向
センサの締付トルクの最大許容値 0.4 Nm を遵守してください。
センサに対して対象物が検出可能な方向にあることを確認してください:
図 2, ページ 96。
-xxxxxx20
プッシュターン要素
1
2
4 3
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
-xxxxxxA0
固定プリセット
4 3
参照
