MANUAL DE INSTRUÇÕES
5.1 Indicações sobre a homologação UL
6 Colocação em operação
6.1 Alinhamento
pt
150 M A N U A L D E I N S T R U Ç Õ E S | W4F MultiPulse
Saída LOW
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o feixe da luz de
emissão vermelha incida sobre o centro do objeto. Certificar-se de que a abertura ótica
(vidro frontal) do sensor esteja completamente livre [ver

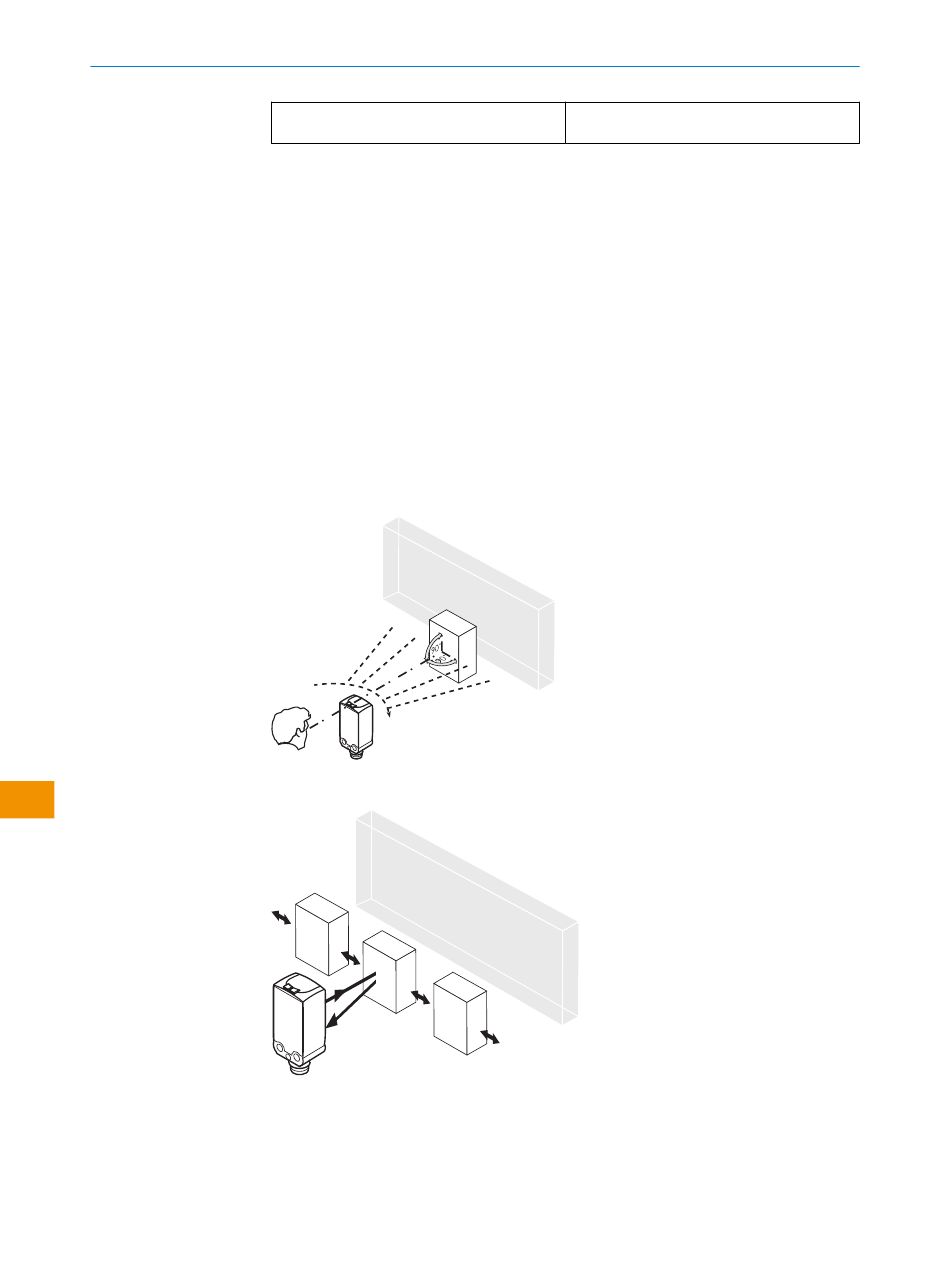

Figura 3: Alinhamento 1
Figura 4: Alinhamento 1
O objeto não está presente ou o sensor está
com mau funcionamento.
figura 3].
8027506.1OT5/2025-03-18 | SICK
Sujeito a alteração sem aviso prévio
