6.3 設定
8027506.1OT5/2025-03-18 | SICK
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。

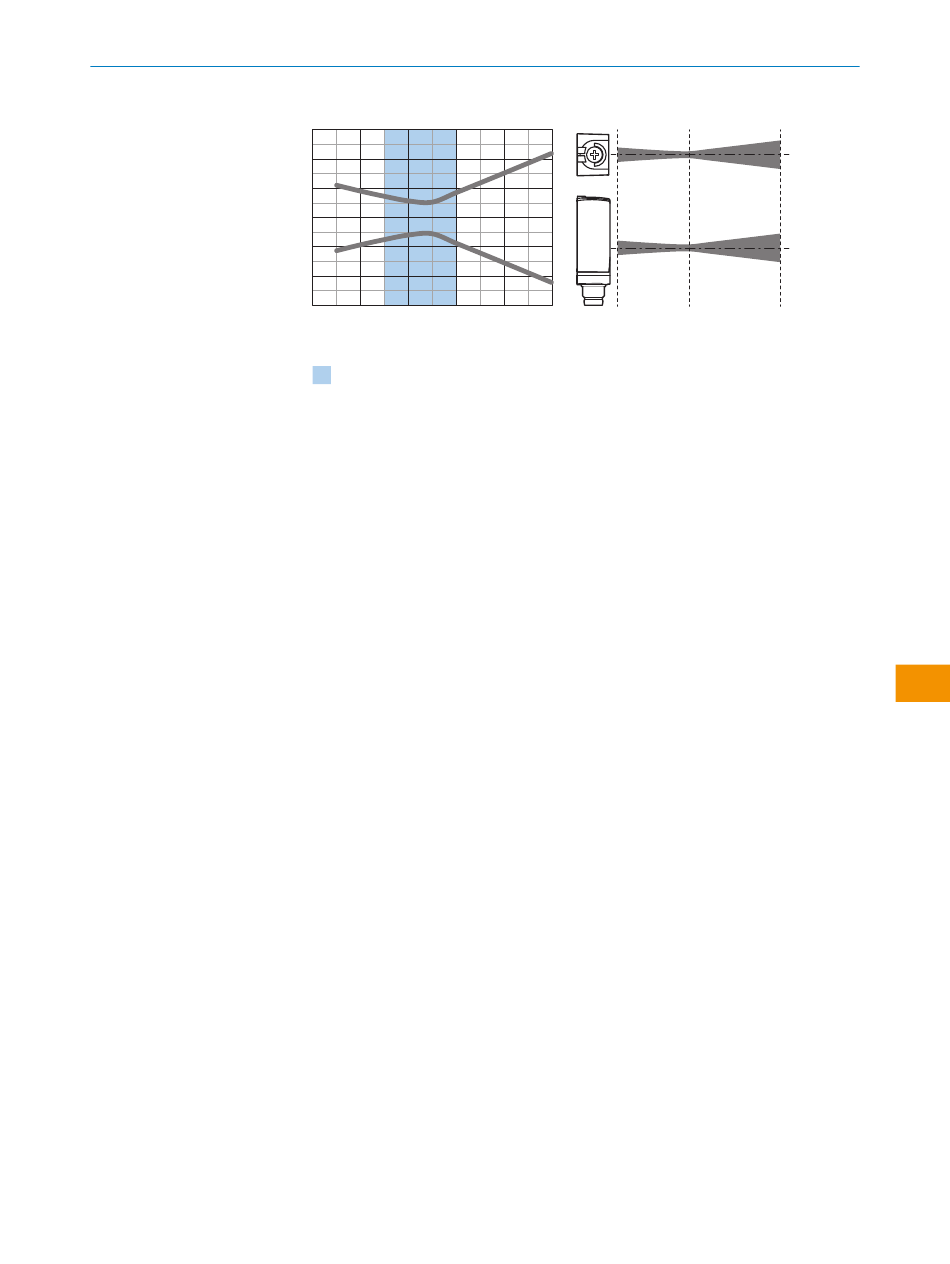

Dimensions in mm (inch)
6
(0.24)
4
(0.16)
2
(0.08)
0
–2
(–0.08)
–4
(–0.16)
–6
0 20 40 60
(–0.24)
(0.79) (1.57) (2.36)
Distance in mm (inch)
Recommended sensing range for
the best performance
最小検出距離 (mm)
A
最大検出距離 (mm)
B
視野
C
バックグラウンド抑制の範囲切り替えしきい値の設定
D
検出距離表示灯
E
プッシュターン要素
F
最高性能を発揮できる推奨検出距離範囲
青
参照 表 4, ページ 97 を使用して機能を点検します。デジタル出力が参照 表 4,
ページ 97 のように動作しない場合は、使用条件を確認してください。
WTB4F-xxxxxx2
ティーチインボタンを押すと (約 1～3 秒) 検出距離を設定できます。要件に応じ
て、 ポテンショメータで (ティーチインボタンを押さずに) 微調整することができま
す。
右へ回すと検出距離が増大します。
左へ回すと検出距離が減少します。
検出距離はポテンショメータのみで設定できます。
80 100 10
(3.15) (3.94) (0.39)
