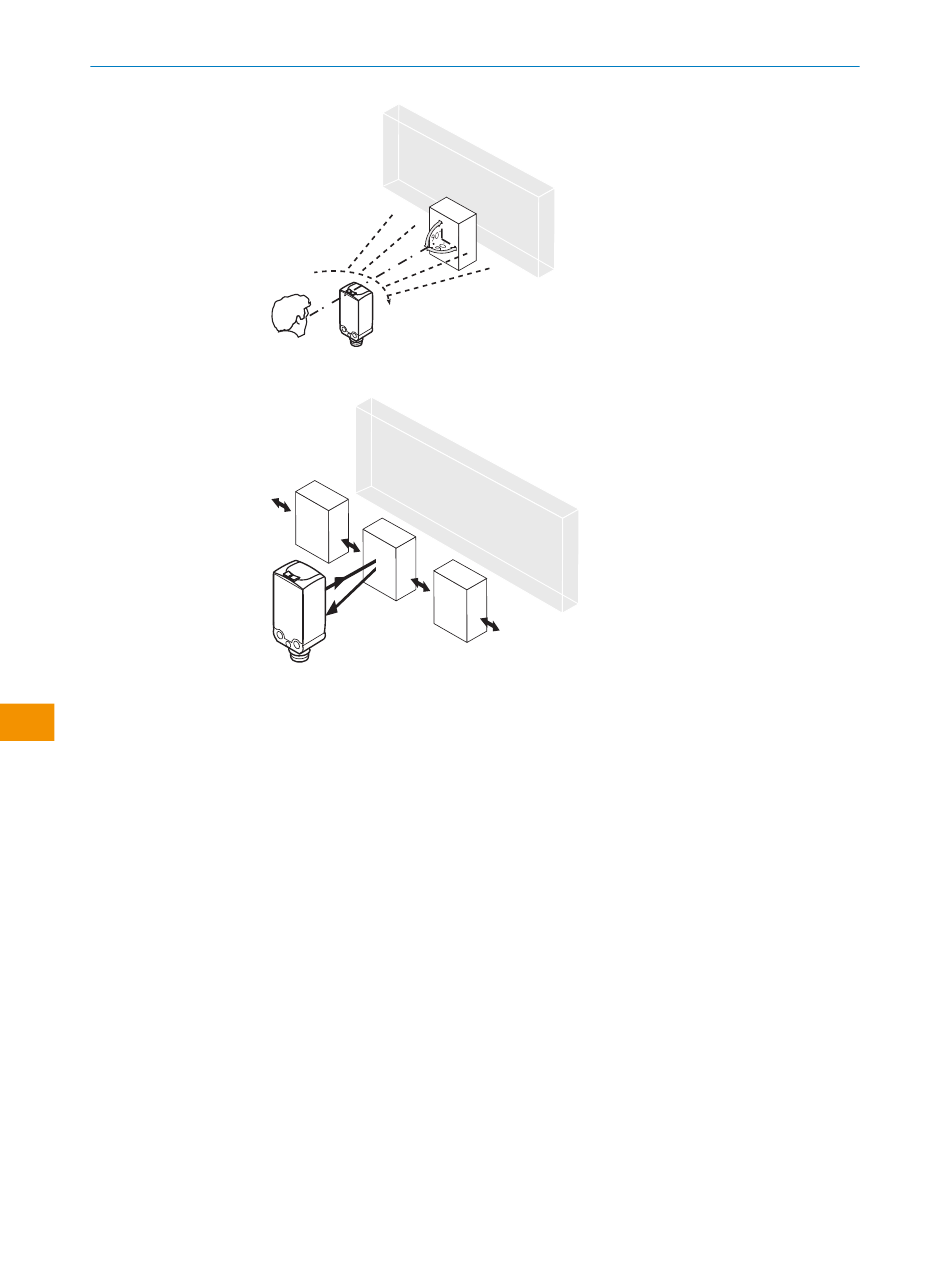

그림 3: 정렬 1
그림 4: 정렬 1
WTB4F MultiPulse은 배경 억제 기능을 갖춘 광전 근접 센서입니다. 감지할 물체의 반
송률과 뒤에 있을 수 있는 배경에 따라, 설정된 스위칭 거리(x)와 배경 사이의 최소 거
리(y)를 준수해야 합니다.
사용 조건 점검하기:
스위칭 거리, 물체 및 배경과의 거리 그리고 물체의 반송 능력을 해당 다이어그램과
대조하십시오(x = 스위칭 거리, y = 설정된 스위칭 거리와 배경(흰색, 90%) 사이의 최
소 거리) 반송률: 6% = 검은색 1, 18% = 회색 2, 90% = 흰색 3(DIN 5033에 따른 표
준 백색면 대비). 반송률이 낮은 물체로 설정을 수행할 것을 권장합니다.
배경 억제를 위한 최소 거리(= y)는 다이어그램[
수 있습니다.
예: x = 200mm, y = 50mm. 즉 배경(흰색, 90%)은 설정된 스위칭 거리로부터 50mm
이상 거리부터 억제됩니다.
그림 5 1]에서 다음과 같이 확인할
