INSTRUCCIONES DE USO
10.2

Dibujos acotados

es
52 I N S T R U C C I O N E S D E U S O | W4F MultiPulse
16
(0.63)
3
1
2
4
5
9
(0.35)
5.6
(0.22)
67
8
8
(0.32)
Ø 6.2 (0.24)

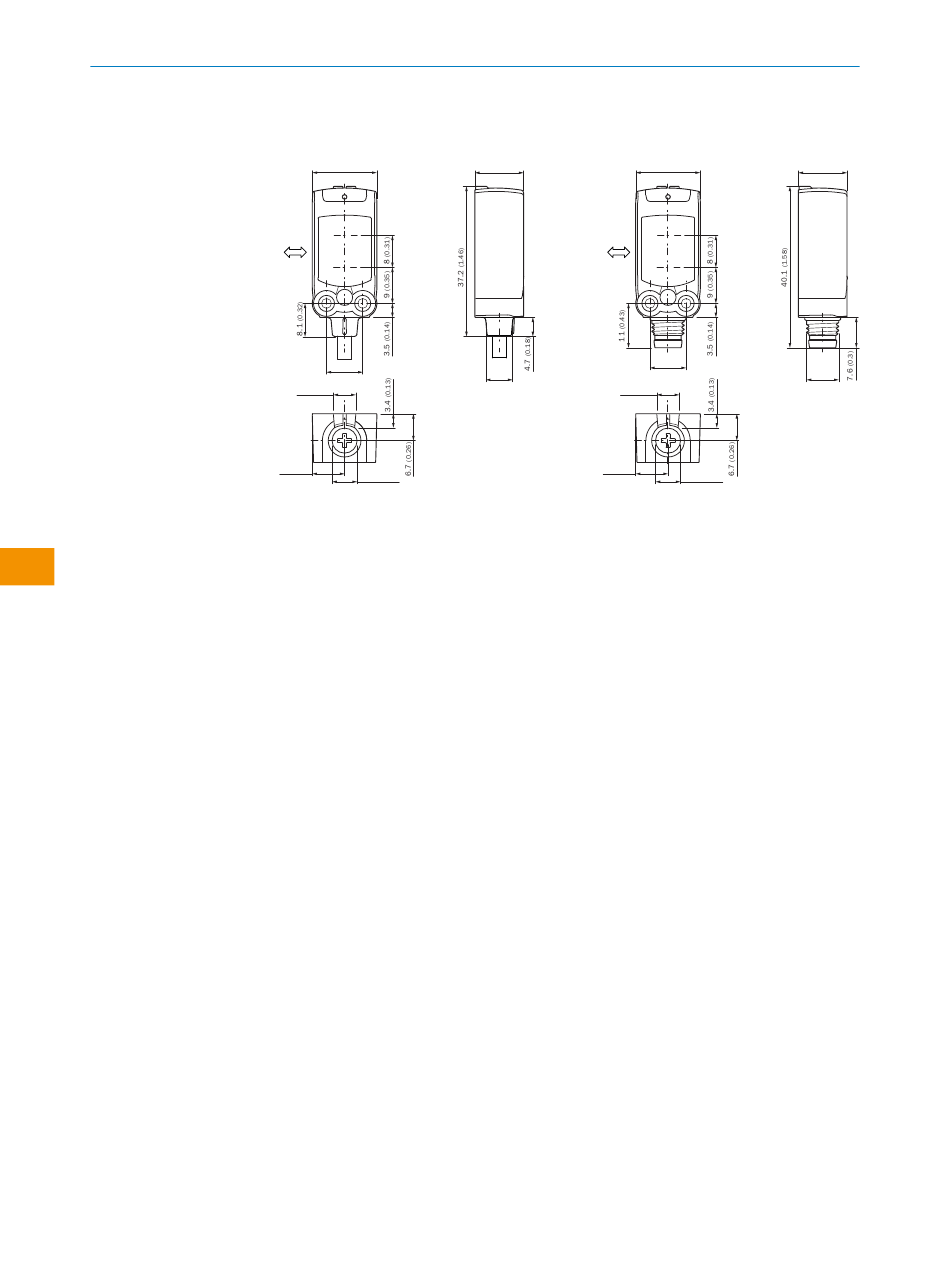

Figura 9: Dibujo acotado 1, cable
Orientación preferente del objeto
1
Centro del eje óptico del emisor
2
Centro del eje óptico del receptor
3
Rosca de fijación M3
4
Conexión
5
LED verde: tensión de alimentación
6
activa
LED amarillo: estado de recepción
7
de luz
Pulsador giratorio / Potenciómetro /
8
Boton Teach: ajuste de la distancia
de conmutación
12.1 16
(0.48)
3
1
2
4
5
9
Ø 6.8
(0.27)
5.6
(0.22)
67
8
8
(0.32)
Figura 10: Dibujo acotado 2, conector
macho
12.1
(0.63) (0.48)
(0.35)
M8
(0.31)
Ø 6.2 (0.24)
