조작 및 표시 요소
3.2
마운팅
4
전기 설치
5
8027506.1OT5/2025-03-18 | SICK
예고 없이 변경 가능

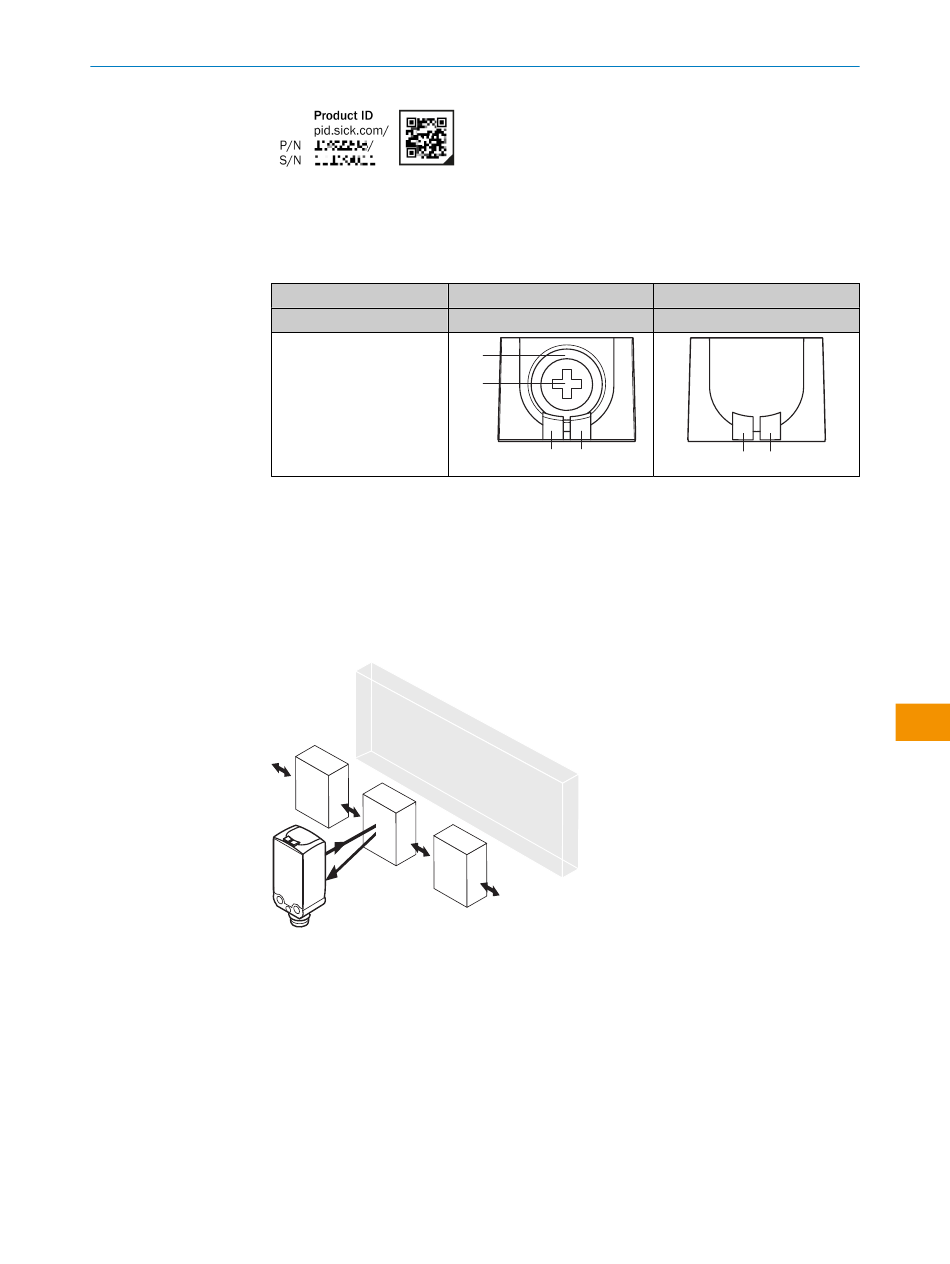

그림 1: SICK Product ID
표 1: 조작 및 표시 요소
WTB4FP-
파란색 BluePilot: 스위칭 거리 표시부
1
teach-turn 조정 요소 / 전위차계 / 티치 버튼: 스위칭 거리 설정
2
노란색 LED: 광 수신 상태
3
초록색 LED: 공급 전압 활성 상태
4
적합한 고정 브래킷에 센서를 마운팅하십시오(SICK 액세서리 프로그램 참조).
그림 2: 물체 방향에 대한 센서 정렬
센서의 최대 허용 조임 토크 0.4Nm에 유의하십시오.
센서에 대한 물체의 선호 방향에 유의하십시오.
센서는 전기가 흐르지 않는 상태에서 연결해야 합니다. 연결 유형에 따라 다음 정보
에 유의해야 합니다.
수 커넥터 연결부: 핀 할당
–
케이블: 와이어 색상
–
-xxxxxx20
누르고 돌리는 조작 요소
1
2
4 3
참조 그림 2, 페이지 113
작동 지침서
-xxxxxxA0
고정 기본 설정
4 3
참조.
작 동 지 침 서 | W4F MultiPulse
113
