3.2 Elementy obsługowe i wskaźnikowe
4 Montaż
8027506.1OT5/2025-03-18 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
SICK Product ID składa się z nazwy hosta pid.sick.com, numeru katalogowego (P/N)
oraz numeru seryjnego (S/N), oddzielonych każdorazowo ukośnikiem.
SICK Product ID jest umieszczony w przypadku wielu produktów w postaci tekstu oraz
kodu QR na tabliczce znamionowej i/albo na opakowaniu.

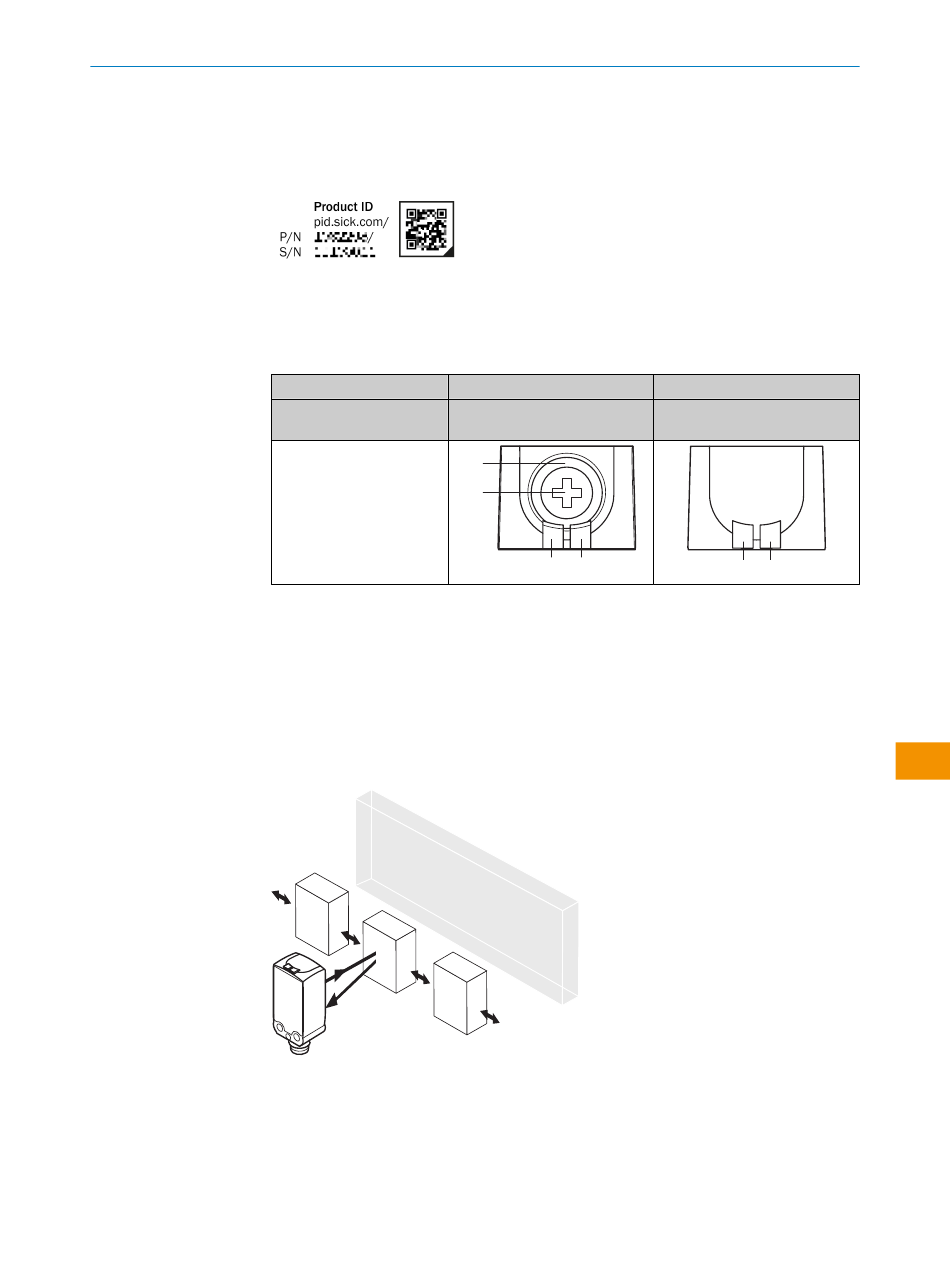

Rysunek 1: SICK Product ID
Tabela 1: Elementy obsługowe i wskaźnikowe
WTB4FP-
BluePilot niebieski: wskaźnik zasięgu
1
Element przyciskowo-obrotowy / potencjometr / przycisk Teach: ustawianie zasięgu
2
Żółty LED: status odbioru światła
3
Zielony LED: napięcie zasilające aktywne
4
Zamontować czujnik w odpowiednim uchwycie montażowym (patrz oferta akcesoriów
SICK).
Rysunek 2: Ustawienie czujnika względem kierunku obiektu
Zwrócić uwagę na maksymalny dopuszczalny moment dokręcenia czujnika wynoszący
0.4 Nm.
Zwrócić uwagę na preferowany kierunek obiektu względem czujnika, por.
rysunek 2, strona 129.
-xxxxxx20
Element przyciskowo-obrotowy
1
2
4 3
I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse
INSTRUKCJA EKSPLOATACJI
-xxxxxxA0
Ustawienie zdefiniowane na
stałe
4 3
patrz
pl
129
