Puesta en marcha

6.1 Alineación
6.2 Comprobar las condiciones de uso
8027506.1OT5/2025-03-18 | SICK
Sujeto a cambio sin previo aviso
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Alinear el sensor hacia el objeto. Debe seleccionarse una posición que permita que el
haz de luz emitida rojo incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté totalmente despejada [véase

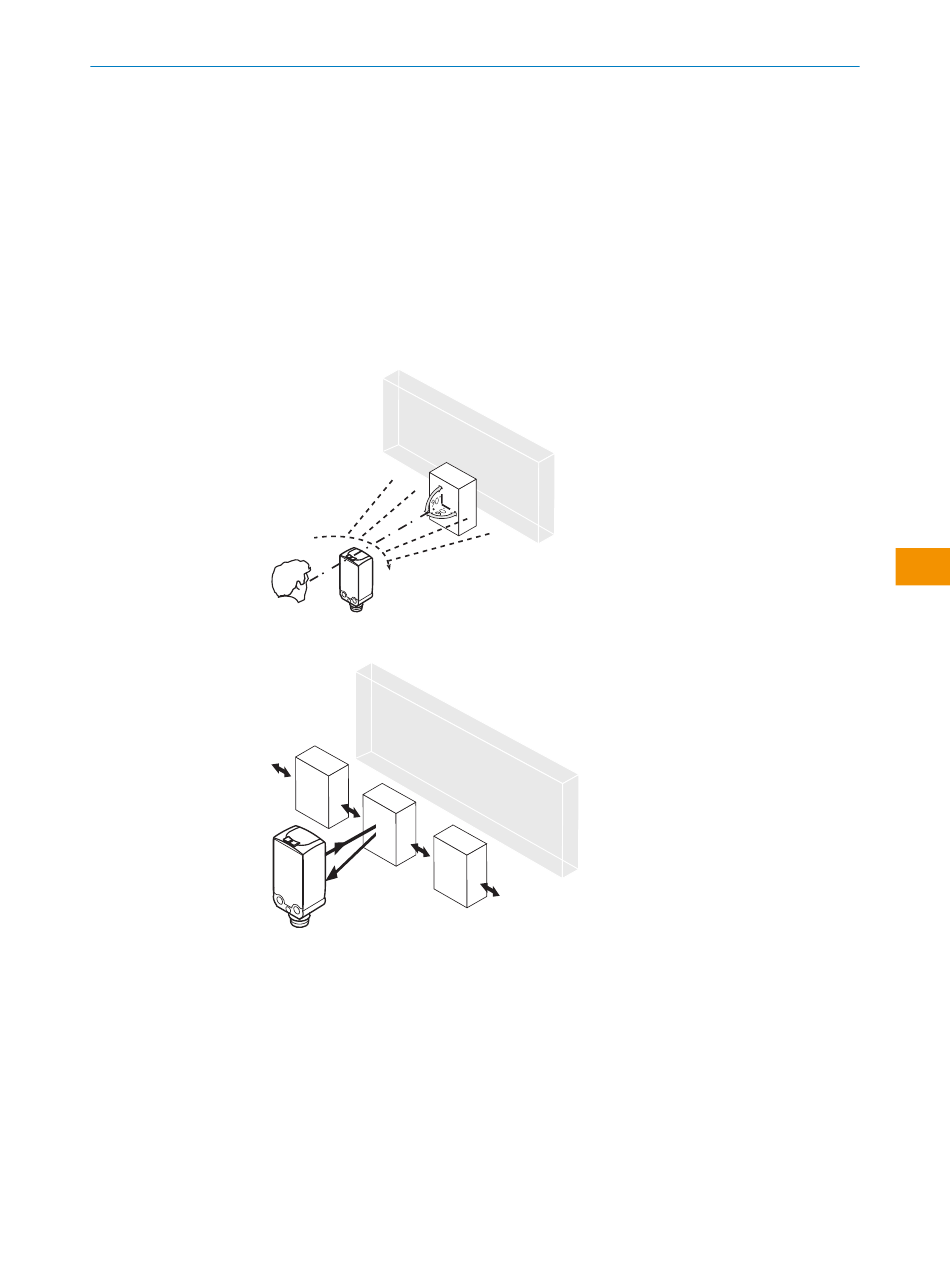

Figura 3: Alineación 1
Figura 4: Alineación 1
Las WTB4F MultiPulse son fotocélulas de detección sobre objeto con supresión de
fondo. Dependiendo de la reflectividad del objeto detectado con el fondo que se
espera tenga detrás, debe respetarse una distancia mínima (y) entre la distancia de
conmutación (x) y el fondo.
Para comprobar las condiciones de aplicación:
Comparar la distancia de conmutación y la distancia respecto al objeto o al fondo,
así como la reflectividad del objeto, con el diagrama correspondiente (x = distancia
de conmutación, y = distancia mínima entre la distancia de conmutación definida y el
