6 Inbetriebnahme
6.1 Ausrichtung
de
6.2 Einsatzbedingungen prüfen
10 B E T R I E B S A N L E I T U N G | W4F MultiPulse
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote Sendelichtstrahl
in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [siehe

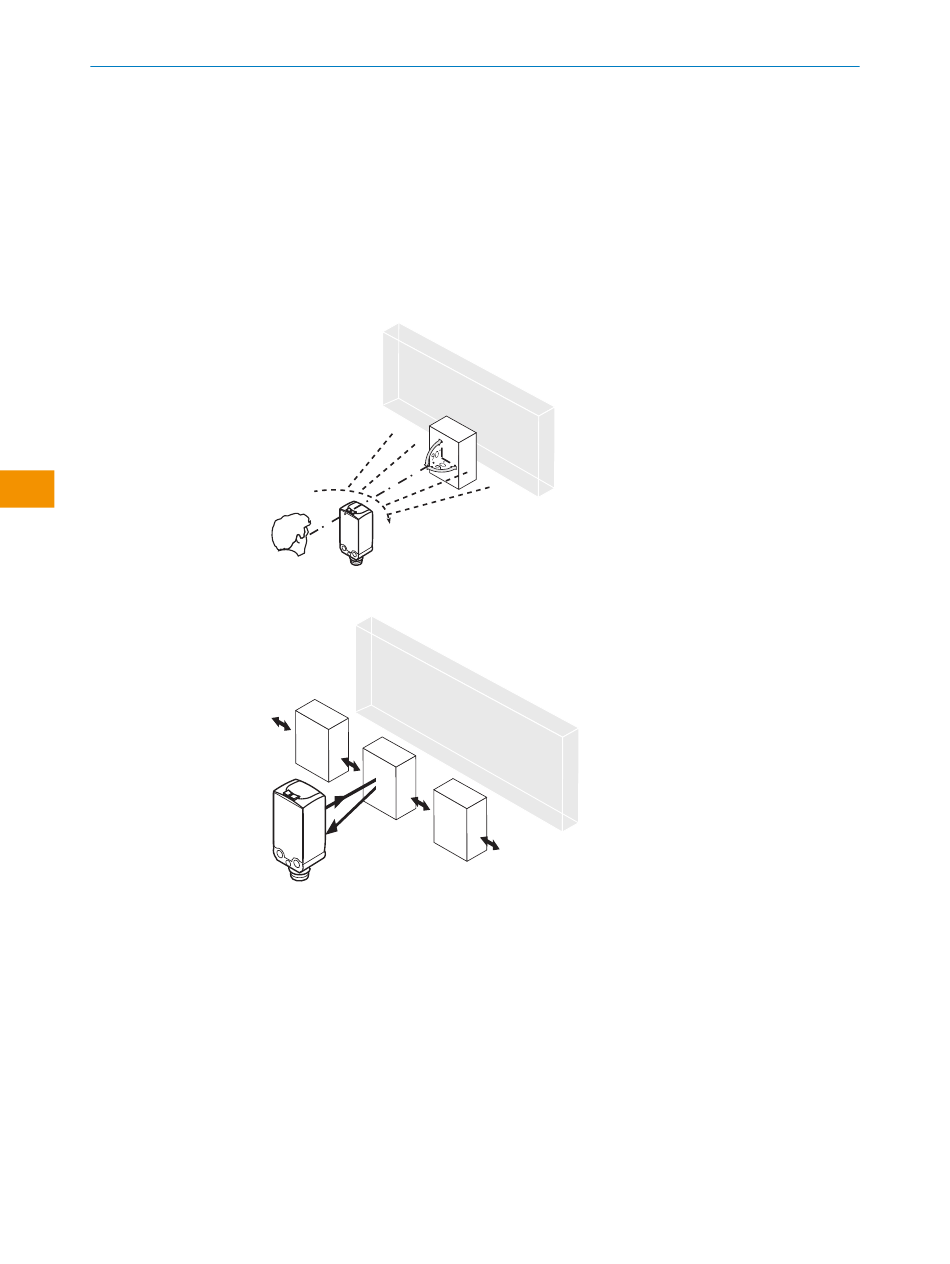

Abbildung 3: Ausrichtung 1
Abbildung 4: Ausrichtung 1
WTB4F MultiPulse sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig
von der Remissionsgrad des zu detektierenden Objekts und des evtl. sich dahinter
befindlichen Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltab‐
stand (x) und Hintergrund einzuhalten.
Die Einsatzbedingungen prüfen:
Schaltabstand und Distanz zum Objekt und Hintergrund sowie Remissionsvermögen
des Objekts mit dem zugehörigen Diagramm abgleichen (x = Schaltabstand, y =
Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (weiß, 90%))
Abbildung 3].
