5 Установка электрооборудования
ru
166 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W4F MultiPulse

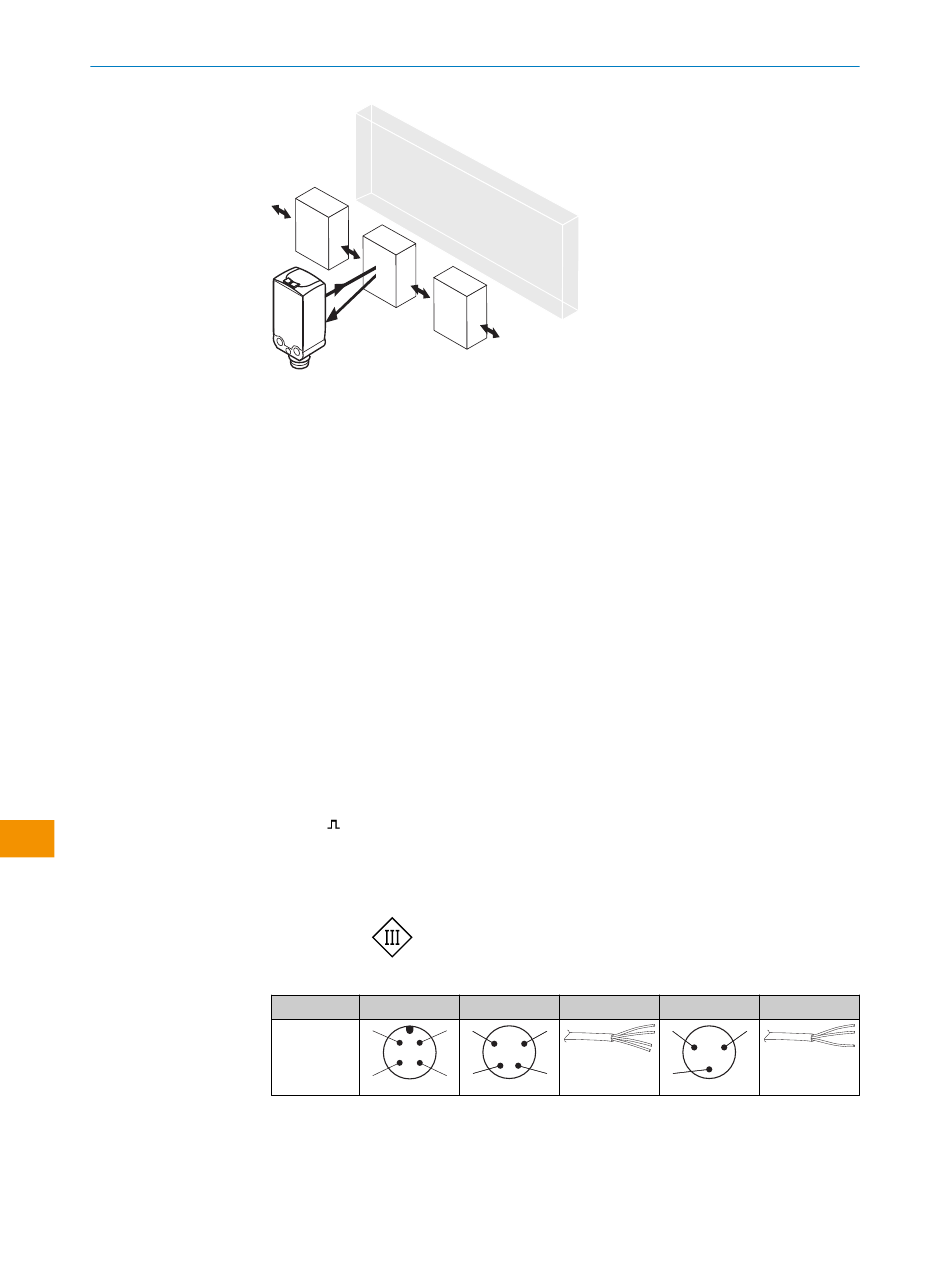

Рисунок 2: Выравнивание датчика по отношению к направлению объекта
Соблюдать максимально допустимый момент затяжки датчика 0.4 Н·м.
Учитывать предпочтительное направление объекта относительно датчика, см.
рисунок 2, страница 166.
Подключение датчиков должно осуществляться в обесточенном состоянии. В зависи‐
мости от типа подключения следует принять во внимание следующую информацию:
– Штепсельное соединение: расположение выводов
– Кабель: цвет жилы
Включать источник напряжения и подавать питание только после подключения всех
электрических соединений.
Объяснение терминологии по подключению, используемой в следующих таблицах:
BN = коричневый
WH = белый
BU = синий
BK = черный
MF (конфигурация контакта 2) = внешний выход, обучение
Q /C: P
L1
L+ = напряжение питания (U
M = масса
Пост. ток: 10 ... 30 В пост. тока,
страница 173
Таблица 2: Электрическое подключение
WTB4Fx- x4
1 = BN
2 1
2 = WH
3 = BU
3 4
4 = BK
)
V
см. "Технические характеристики",
x2 xH
3 1
0,14 мм
2
4 2
AWG26
см.
x1 -xG
3 1
0,14 мм 2
AWG26
4
8027506.1OT5/2025-03-18 | SICK
