3.2 操作及显示元件
4 安装
5 电气安装
8027506.1OT5/2025-03-18 | SICK
如有更改，恕不另行通知

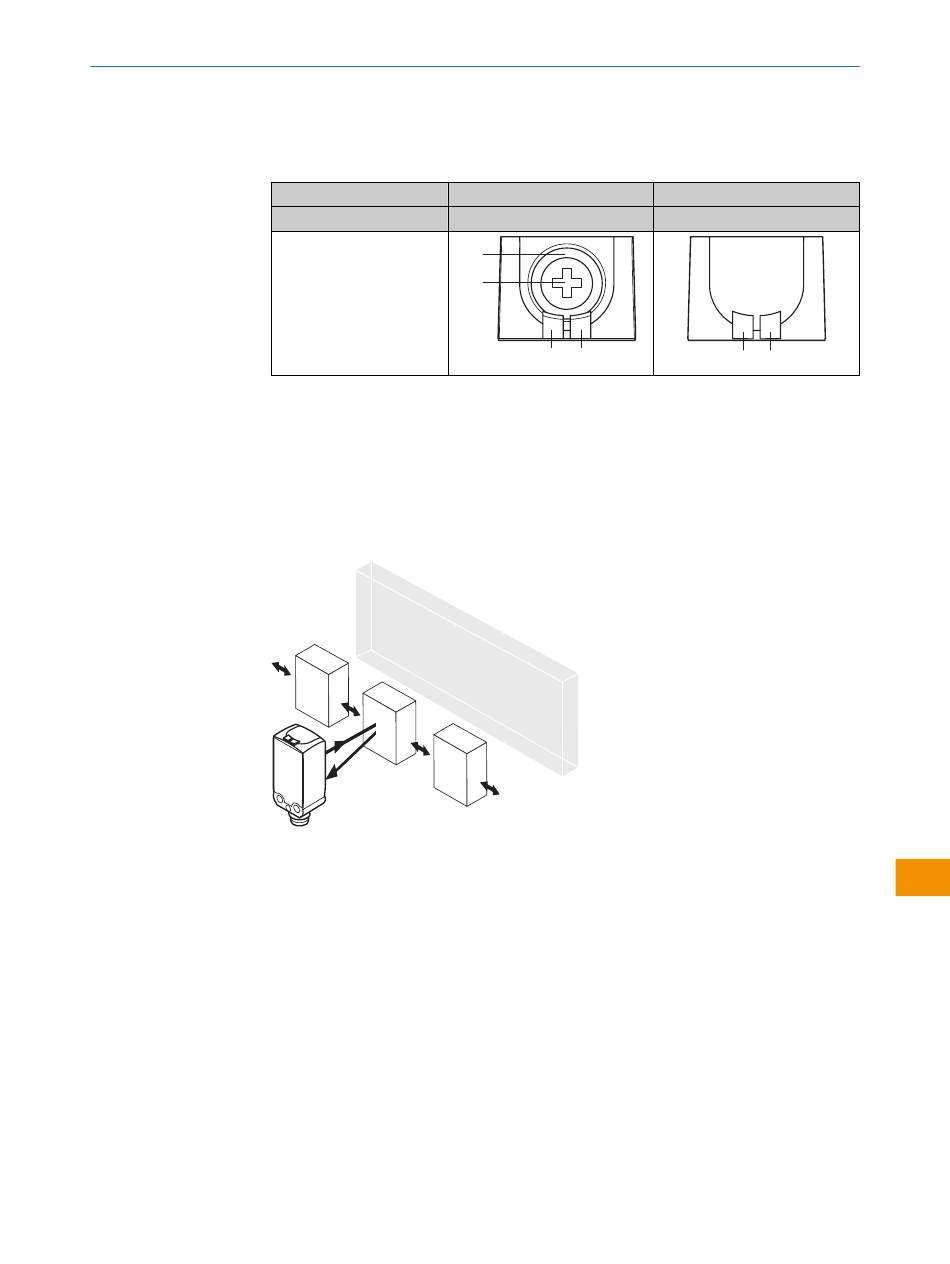

表格 1: 操作及显示元件
WTB4FP-
BluePilot 蓝色：触发感应距离显示
1
按转元件 / 电位计 / 钮 Teach：用于调节触发感应距离
2
黄色 LED：光接收状态
3
绿色 LED：工作电压激活
4
将传感器安装在合适的安装支架上（参见 SICK 配件目录）。
插图 2: 相对于物体方向的传感器对准
注意传感器的最大允许拧紧力矩为 0.4 Nm。
以传感器为参照物，注意物体的优先方向，参照
必须在断电状态下连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：引脚分配
– 电缆：导线颜色
完成所有电气连接后才能接通电压供给。
下表中使用的连接术语的解释：
BN = 棕色
WH = 白色
BU = 蓝色
BK = 黑色
-xxxxxx20
按转元件
1
2
4 3
参见 插图 2, 第 183 页
操作指南
-xxxxxxA0
确定默认设置
4 3
。
