5.1 Indicazioni sull'omologazione UL
80 I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse

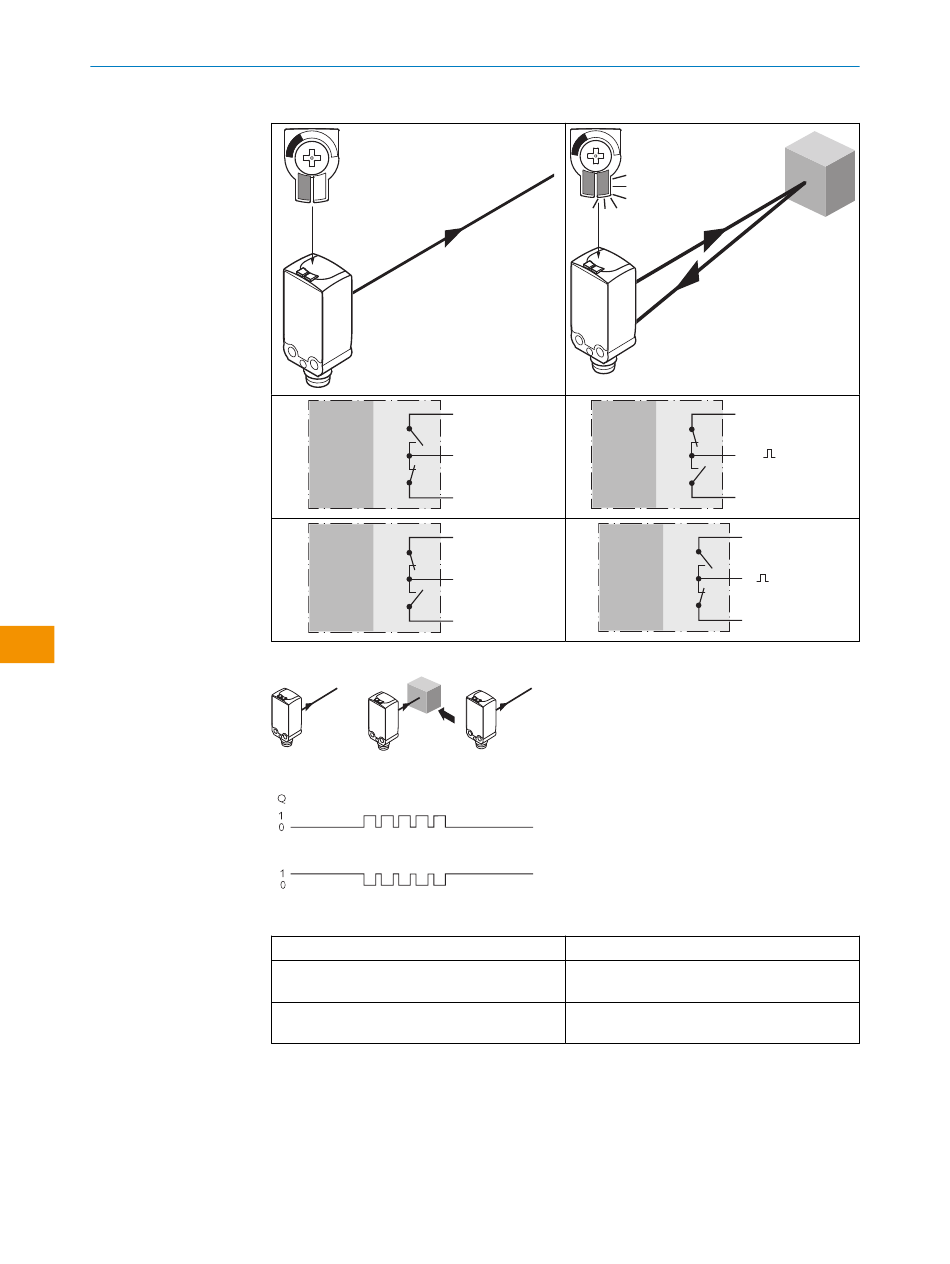

Tabella 4: Push-pull, PNP, NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Uscita pulsante:
Q
Tabella 5: Stato di uscita
Uscita oscillante
Uscita HIGH
Uscita LOW
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Oggetto è presente. Il sensore è in funzione.
Stato non definito. Il sensore presenta un'ano‐
malia di funzionamento.
L'oggetto non è presente o il sensore presenta
un'anomalia di funzionamento.
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
