MANUAL DE INSTRUÇÕES
5 Instalação elétrica
pt
148 M A N U A L D E I N S T R U Ç Õ E S | W4F MultiPulse

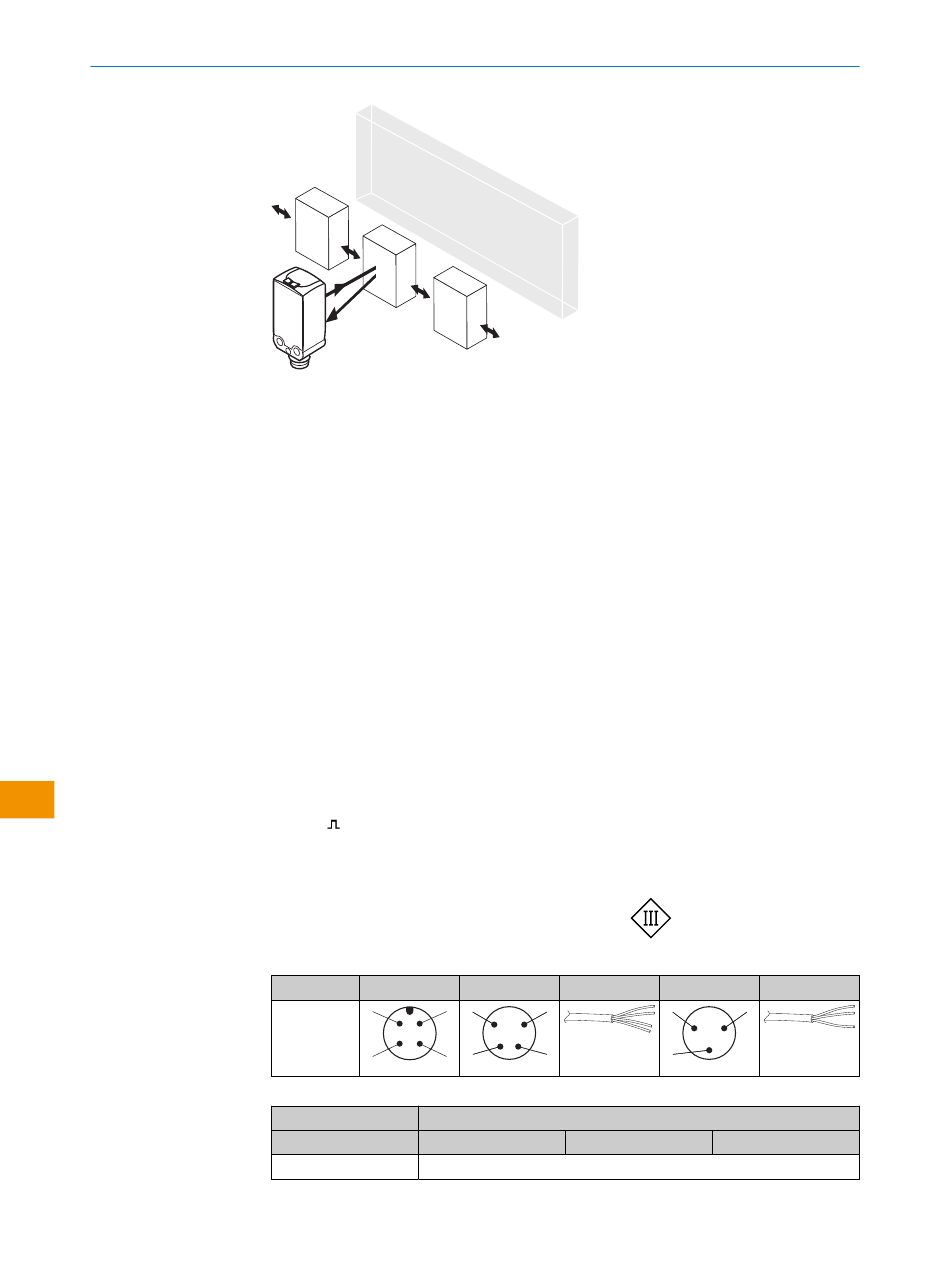

Figura 2: Alinhamento do sensor relativamente à direção do objeto
Observar o torque de aperto máximo permitido de 0.4 Nm para o sensor.
Observar a direção preferencial do objeto em relação ao sensor, cp.
página 148.
A conexão dos sensores deve ser realizada em estado isento de tensão. Conforme o
tipo de conexão, devem ser observadas as seguintes informações:
– Conector: ocupação de conectores
– Cabo: cor dos fios
Aplicar e ligar a alimentação de tensão somente após a conexão de todas as conexões
elétricas.
Esclarecimento sobre a terminologia de conexões utilizadas conforme tabelas a seguir:
BN = marrom
WH = branco
BU = azul
BK = preto
MF (configuração pin 2) = entrada externa, T=teach-in
Q /C: P
L1
L+ = tensão de alimentação (U
M = massa
DC: 10 ... 30 V DC, ver "Dados técnicos", página 155
Tabela 2: Conexão elétrica
WTB4Fx- x4
1 = BN
2 1
2 = WH
3 = BU
3 4
4 = BK
Tabela 3: Ocupação dos conectores
Push-pull
1 = BN (marrom)
)
V
x2 xH
3 1
0,14 mm
4 2
AWG26
WTB4FP-
xx161xxxCZZ xx31xxxZZZ
+ (L+)
ver figura 2,
x1 -xG
3 1
0,14 mm
2
AWG26
4
xx111xxxZZZ
