INSTRUCCIONES DE USO
3.2 Elementos de mando y visualización
es
4 Montaje
42 I N S T R U C C I O N E S D E U S O | W4F MultiPulse
La SICK Product ID se compone del nombre de host pid.sick.com, la referencia (P/N) y
el número de serie (S/N), todos ellos separados por guiones.
La SICK Product ID en muchos productos está representada como texto y como código
QR en la placa de características y/o en el embalaje.

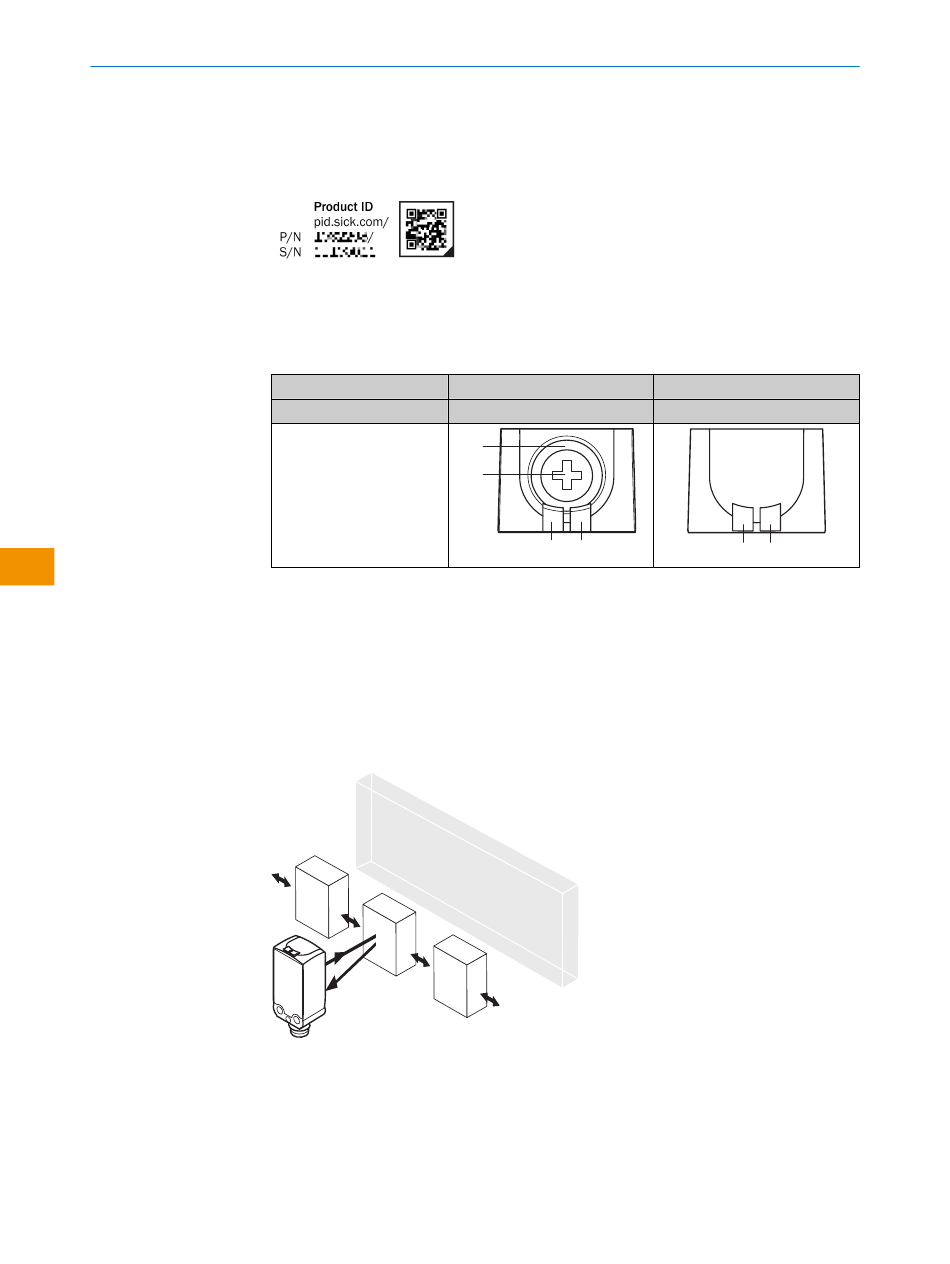

Figura 1: SICK Product ID
Tabla 1: Elementos de mando y visualización
WTB4FP-
BluePilot azul: indicador de distancia de conmutación
1
Pulsador giratorio / Potenciómetro / Boton Teach: ajuste de la distancia de conmutación
2
LED amarillo: estado de recepción de luz
3
LED verde: tensión de alimentación activa
4
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Figura 2: Orientación del sensor respecto a la dirección del objeto
Respetar el par de apriete máximo admisible del sensor de 0.4 Nm.
Respetar la orientación preferente del objeto con respecto al sensor, véase
figura 2, página 42.
-xxxxxx20
Elemento de presión y rotación
1
2
4 3
-xxxxxxA0
Configuración predeterminada
4 3
véase
