5 Installation électrique
8027506.1OT5/2025-03-18 | SICK
Sujet à modification sans préavis

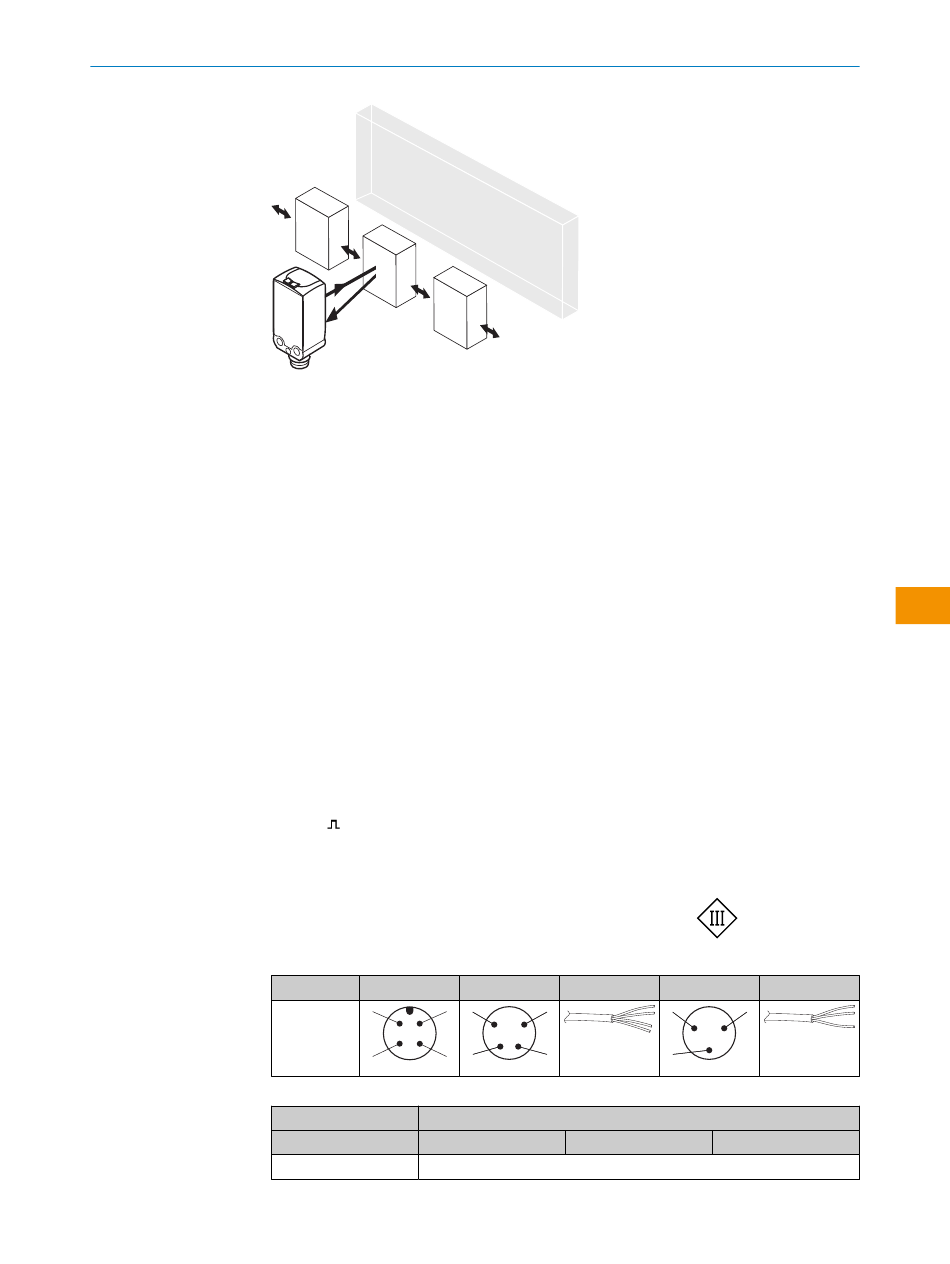

Illustration 2: Alignement du capteur par rapport à la direction de l'objet
Respecter le couple de serrage maximum autorisé du capteur de 0.4 Nm.
Observer la direction préférentielle de l'objet vers le capteur, cf.
page 61.
Le raccordement des capteurs doit s'effectuer hors tension. Selon le mode de raccor‐
dement, respecter les informations suivantes :
– Raccordement du connecteur : affectation des broches
– Câble : couleur des fils
Activer l'alimentation électrique seulement après avoir effectué tous les raccordements
électriques.
Explication des termes pour le raccordement utilisés dans les tableaux suivants :
BN = marron
WH = blanc
BU = bleu
BK = noir
MF (configuration broche 2) = sortie externe, apprentissage
Q /C: P
L1
L+ = tension d'alimentation (U
M = masse
DC: 10 ... 30 V CC, voir "Caractéristiques techniques", page 68
Tableau 2: Raccordement électrique
WTB4Fx- x4
1 = BN
2 1
2 = WH
3 = BU
3 4
4 = BK
Tableau 3: Affectation des broches
Push-pull
1 = BN
)
V
x2 xH
3 1
0,14 mm
4 2
AWG26
WTB4FP-
xx161xxxCZZ xx31xxxZZZ
+ (L+)
