3.2

Bedien- und Anzeigeelemente

4

Montage

8027506.1OT5/2025-03-18 | SICK
Irrtümer und Änderungen vorbehalten
Die SICK Product ID besteht aus dem Hostnamen pid.sick.com, der Artikelnummer
(P/N) und der Seriennummer (S/N), jeweils getrennt durch einen Schrägstrich.
Die SICK Product ID ist bei vielen Produkten als Text und QR-Code auf dem Typenschild
und / oder auf der Verpackung abgebildet.

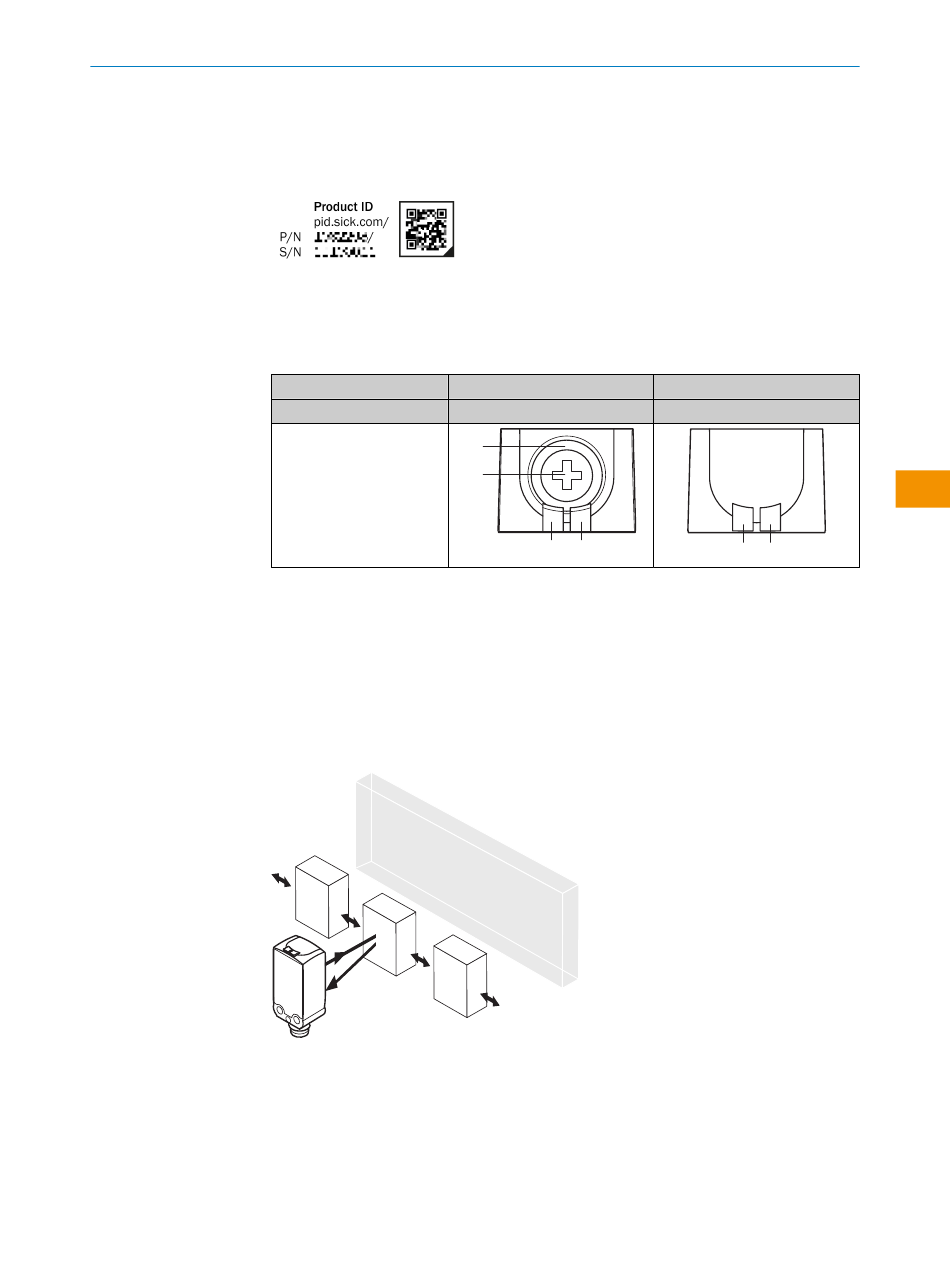

Abbildung 1: SICK Product ID
Tabelle 1: Bedien- und Anzeigeelemente
WTB4FP-
BluePilot blau: Schaltabstandsanzeige
1
Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
2
Gelbe LED: Status Lichtempfang
3
Grüne LED: Versorgungsspannung aktiv
4
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Abbildung 2: Ausrichtung des Sensors relativ zur Objektrichtung
Maximal zulässiges Anzugsdrehmoment des Sensors von 0.4 Nm beachten.
Vorzugsrichtung des Objekts zum Sensor beachten, vgl.
-xxxxxx20
Drück-Dreh-Element
1
2
4 3
B E T R I E B S A N L E I T U N G | W4F MultiPulse
BETRIEBSANLEITUNG
-xxxxxxA0
Feste Voreinstellung
4 3
siehe Abbildung 2, Seite 7.
de
7
