5.1 Wskazówki dotyczące dopuszczenia UL
8027506.1OT5/2025-03-18 | SICK
Z zastrzeżeniem zmiany bez powiadomienia

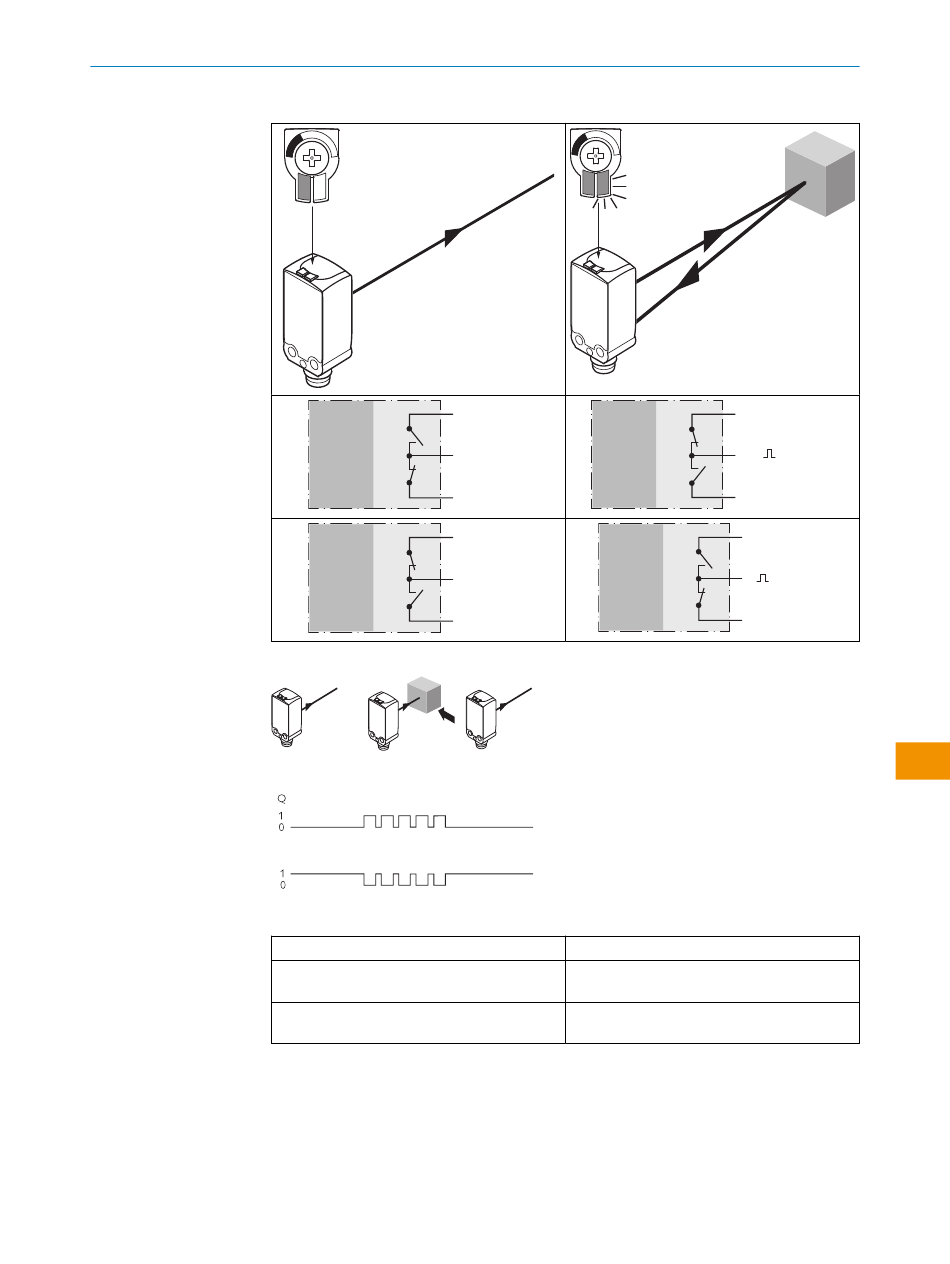

Tabela 4: Push-pull, PNP, NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Wyjście impulsowe:
Q
Tabela 5: Status wyjściowy
Wyjście drga
Wyjście HIGH
Wyjście LOW
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Obiekt obecny. Czujnik działa.
Niezdefiniowany stan. Czujnik wykazuje błąd
działania.
Brak obiektu lub czujnik wykazuje błąd działa‐
nia.
I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse
INSTRUKCJA EKSPLOATACJI
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
