6.2 Проверка условий эксплуатации
8027506.1OT5/2025-03-18 | SICK
Возможны изменения без уведомления
WTB4F MultiPulse — это фотоэлектрические датчики диффузионного типа с функцией
подавления заднего фона. В зависимости от коэффициента отражения обнаруживае‐
мого объекта и фона, который может находиться за ним, необходимо соблюдать
минимальное расстояние (y) между установленным расстоянием срабатывания (x) и
фоном.
Проверьте условия эксплуатации:
сравните расстояние срабатывания и дистанцию до объекта и фона, а также отра‐
жательную способность объекта с соответствующей схемой (x = расстояние срабаты‐
вания, y = минимальное расстояние между установленным расстоянием срабатыва‐
ния и фоном (белый, 90 %)) коэффициент диффузного отражения: 6 % = черный
1, 18 % = серый 2, 90 % = белый 3 (относительно стандартного белого по DIN
5033). Мы рекомендуем выполнить настройку с объектом с низким коэффициентом
отражения.
Минимальное расстояние (= y) для подавления заднего фона можно определить по
схеме [ рисунок 5 1] следующим образом:
пример: x = 200 мм, y = 50 мм. То есть фон (белый, 90 %) затемняется при дистан‐
ции >50 мм от настроенного расстояния срабатывания.
WTB4FP-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
y
60
6%/90%
(2.36)
1
50
18%/90%
(1.97)
2
40
(1.57)
30
(1.18)
20
(0.79)
10
3 3
(0.39)
90%/90%
0
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
Recommended sensing range for
the best performance

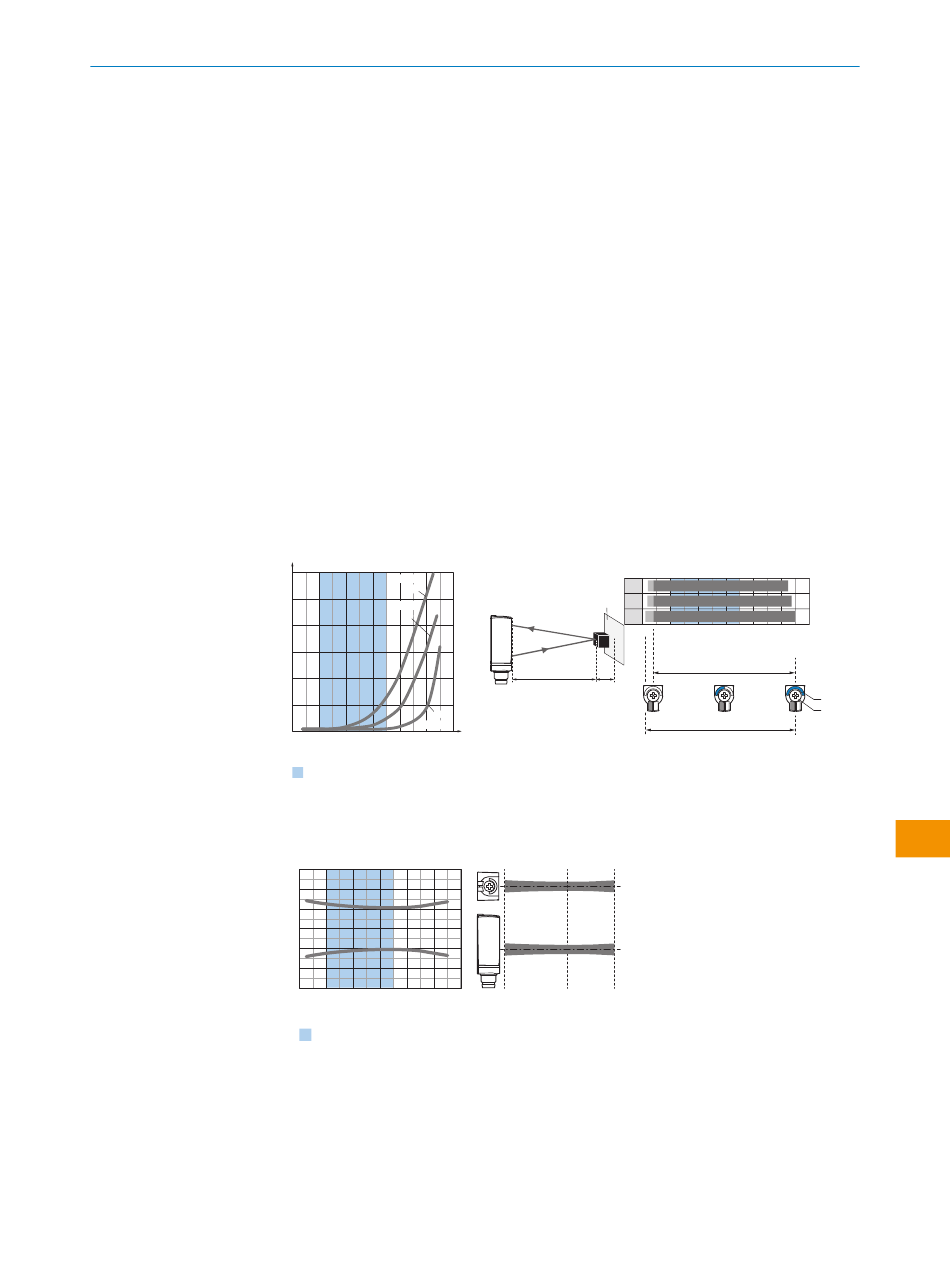

Рисунок 5: Характеристика
Dimensions in mm (inch)
6
(0.24)
4
(0.16)
2
(0.08)
0
–2
(–0.08)
–4
(–0.16)
–6
0 40 80 120 160 200
(–0.24)
(1.57) (3.15) (4.72) (6.30) (7.87)
Distance in mm (inch)
Recommended sensing range for
the best performance
Рисунок 7: Размер светового пятна
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Example:
1
Safe suppression of the background
2
White background (90 %)
3
x y
Black object (6 % remission)
Set sensing range x = 120 mm
Needed minimum distance to white
x background y = 7 mm
Рисунок 6: Столбиковая диаграмма
240 10 130 220
(9.45) (0.39) (5.12) (8.66)
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W4F MultiPulse
8 15 210
7 15 215
4 15 220
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
D
C
A B
BluePilot
E
F
