6.2 Verificar as condições de uso
8027506.1OT5/2025-03-18 | SICK
Sujeito a alteração sem aviso prévio
WTB4F MultiPulse são sensores fotoelétricos de reflexão com supressão do fundo.
Dependendo do percentual de reflexão difusa do objeto a ser detectado e do fundo que
pode estar atrás dele, deve ser mantida uma distância mínima (y) entre a distância de
comutação definida (x) e o fundo.
Verificar as condições de uso:
comparar a distância de comutação e a distância ao objeto e ao fundo, bem como o
percentual de reflexão difusa do objeto com o diagrama correspondente (x = distância
de comutação, y = distância mínima entre a distância de comutação ajustada e o
fundo (branco, 90%)) percentual de reflexão difusa: 6% = preto 1, 18% = cinza 2,
90% = branco 3 (com base no padrão branco da norma DIN 5033). Recomendamos
realizar a configuração com um objeto com baixo percentual de reflexão difusa.
A distância mínima (=y) para a supressão do fundo pode ser determinada a partir do
gráfico [ figura 5 1] do seguinte modo:
Exemplo: x = 200 mm, y = 50 mm. Isto é, o fundo (branco, 90%) é suprimido a partir de
uma distância de > 50 mm da distância de comutação ajustada.
WTB4FP-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
y
60
6%/90%
(2.36)
1
50
18%/90%
(1.97)
2
40
(1.57)
30
(1.18)
20
(0.79)
10
(0.39) 3 3
90%/90%
0
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
Recommended sensing range for
the best performance

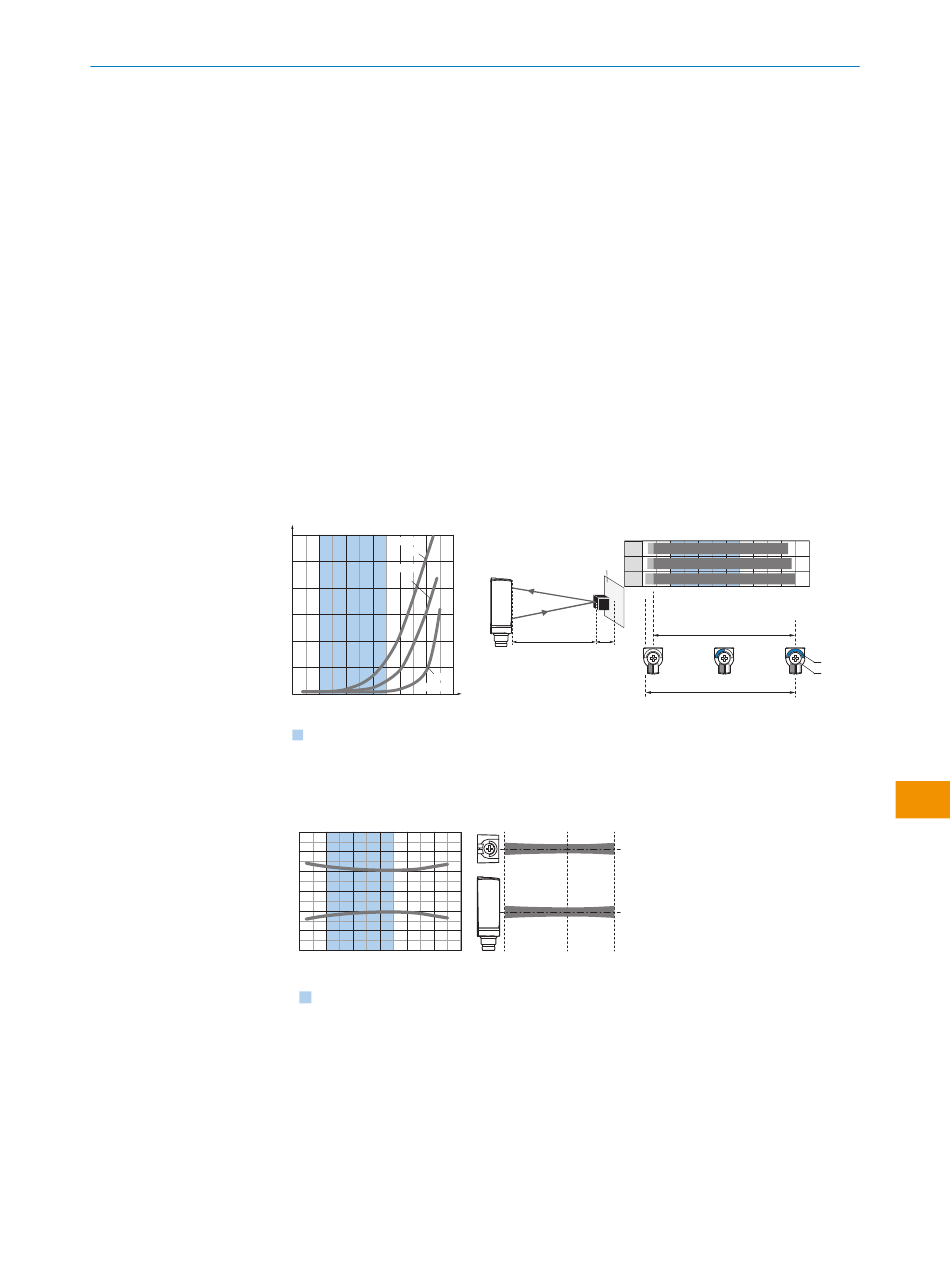

Figura 5: Curva característica
Dimensions in mm (inch)
6
(0.24)
4
(0.16)
2
(0.08)
0
–2
(–0.08)
–4
(–0.16)
–6
(–0.24) 0 40 80 120 160 200
(1.57) (3.15) (4.72) (6.30) (7.87)
Distance in mm (inch)
Recommended sensing range for
the best performance
Figura 7: Tamanho do ponto de luz
Example:
1
Safe suppression of the background
2
White background (90 %)
3
x y
Black object (6 % remission)
Set sensing range x = 120 mm
Needed minimum distance to white
x background y = 7 mm
Figura 6: Gráfico de barras
240 10 130 220
(9.45) (0.39) (5.12) (8.66)
M A N U A L D E I N S T R U Ç Õ E S | W4F MultiPulse
MANUAL DE INSTRUÇÕES
8 15 210
7 15 215
4 15 220
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
D
C
A B
BluePilot
E
F
pt
