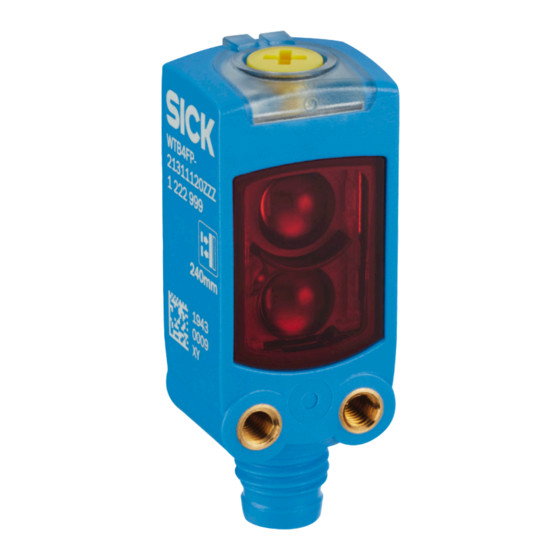

Page 1 O P E R A T I N G I N S T R U C T I O N S WTB4F SingleLine / DoubleLine Miniature photoelectric sensors...
Page 2 B E T R I E B S A N L E I T U N G WTB4F SingleLine / DoubleLine Miniatur-Lichtschranken...
Page 3 Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. 2006/42/EC SAFETY 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 4 Elektrische Installation............Inbetriebnahme............... Störungsbehebung..............Sensortausch / Datenhaltung..........Entsorgung................Wartung..................Technische Daten..............Anhang..................B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Irrtümer und Änderungen vorbehalten...
Page 5: Zu Diesem Dokument
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 6: Allgemeine Sicherheitshinweise
Die SICK Product ID ist bei vielen Produkten als Text und QR-Code auf dem Typenschild und / oder auf der Verpackung abgebildet. B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 7: Bedien- Und Anzeigeelemente
Montage Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör- Programm). 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 8: Elektrische Installation
/C = Schaltausgang, IO-Link Kommunikation Test = Test-Eingang : 10 ... 30 V DC B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Irrtümer und Änderungen vorbehalten...
Page 9 3 = BU - (M) 4 = BK Tabelle 6: Push-pull, PNP, NPN 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 10 1 = BN + (L+) 3 = BU - (M) 4 = BK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Irrtümer und Änderungen vorbehalten...
Page 11 Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 12 DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von niedriger Remission vorzunehmen. B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 13 Empfohlener Schaltabstandsbereich für beste Performance Abbildung 9: Kennlinie Abbildung 10: Balkendiagramm 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 14 Drehung nach links: Verringerung des Schaltabstandes. Der Schaltabstand kann auch alleinig mit dem Potentiometer eingestellt werden. B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 15 Einstellung über Teach-in: Durch Drücken der Teach-in-Taste (ca. 1- 3 sec.) wird der Schaltabstand eingestellt. WTB4FT/WTB4FA-xxxxxxAx Sensor mit festem Schaltabstand ohne Einstellung. 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 16 / UInt 24 tion / Data measure‐ type ment value] / UInt13 B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Irrtümer und Änderungen vorbehalten...
Page 17: Entsorgung
Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbesondere der Edelmetalle) angestrebt werden. 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 18: Technische Daten
≤ 100 mA max. Stromaufnahme 25 mA 25 mA Kommunikationsmodus COM2 COM2 B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Irrtümer und Änderungen vorbehalten...
Page 19 Gelbe LED: Status Lichtempfang Drück-Dreh-Element / Potentiome‐ ter / Teach-Taste: Einstellung des Schaltabstands 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 20 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente Leitungslänge, siehe Datenblatt Leitungslänge, siehe Datenblatt B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Irrtümer und Änderungen vorbehalten...
Page 21 Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“). 8025300.1OT5/2024-09-23 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine Irrtümer und Änderungen vorbehalten...
Page 22 O P E R A T I N G I N S T R U C T I O N S WTB4F SingleLine / DoubleLine Miniature photoelectric sensors...
Page 23: Legal Information
This document is an original document of SICK AG. 2006/42/EC SAFETY 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 24 Sensor replacement/data storage......... Disposal..................Maintenance................Technical specifications............Annex..................O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Subject to change without notice...
Page 25: About This Document
Highlights useful tips and recommendations as well as information for efficient and trouble-free operation. 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 26: Intended Use
For many products, the SICK product ID is displayed as text and QR code on the type label and/or on the packaging. O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 27 Mount the sensor using a suitable mounting bracket (see the SICK range of accesso‐ ries). 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 28: Electrical Installation
Test = Test input : 10 ... 30 V DC O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Subject to change without notice...
Page 29 4 = BK Table 6: Push-pull, PNP, NPN 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 30 3 = BU - (M) 4 = BK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Subject to change without notice...
Page 31 UL Environmental Rating: Enclosure type 1 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 32 DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von niedriger Remis‐ sion vorzunehmen. O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 33 Figure 9: Characteristic line Figure 10: bar graph 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 34 The sensing range can also be adjusted using just the potentiometer. O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 35 Sensor with fixed sensing range and no adjustment. 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 36 / UInt13 O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Subject to change without notice...
Page 37 When disposing of them, you should try to recycle them (especially the precious met‐ als). 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 38: Technical Specifications
25 mA Communication mode COM2 COM2 O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Subject to change without notice...
Page 39: Dimensional Drawings
/ Teach-Button: adjusting the sensing range 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 40 For length of cable, see data sheet For length of cable, see data sheet O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 41 (part number: see the entry in the “P/N” or “Ident. no.” field on the type label). 8025300.1OT5/2024-09-23 | SICK O P E R A T I N G I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Subject to change without notice...
Page 42 I N S T R U C C I O N E S D E U S O WTB4F SingleLine / DoubleLine Fotocélulas miniatura...
Page 43: Información Legal
Este es un documento original de SICK AG. 2006/42/EC SAFETY 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 44 Intercambio de sensores/almacenamiento de datos... Eliminación................Mantenimiento................. Datos técnicos................. Anexo..................I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeto a cambio sin previo aviso...
Page 45 Destaca consejos útiles y recomendaciones, así como información para un funciona‐ miento eficiente y libre de averías. 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 46: Indicaciones Generales De Seguridad
La SICK Product ID en muchos productos está representada como texto y como código QR en la placa de características y/o en el embalaje. I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 47: Elementos De Mando Y Visualización
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐ rios SICK). 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 48: Instalación Eléctrica
Prueba = Entrada de prueba : 10 ... 30 V DC I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeto a cambio sin previo aviso...
Page 49 3 = BU (azul) - (M) 4 = BK (negro) 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 50 3 = BU (azul) - (M) 4 = BK (negro) I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeto a cambio sin previo aviso...
Page 51 Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 52: Puesta En Marcha
= blanco 3 (referido al blanco estándar según DIN 5033). Recomendamos realizar el ajuste con un objeto con una reflectancia baja. I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 53 Figura 9: Curva característica Figura 10: gráfico de barras 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 54: Ajuste De La Distancia De Conmutación
Giro hacia la izquierda: se reduce la distancia de conmutación. La distancia de conmutación también puede ajustarse solo con el potenciómetro. I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 55 Sensor con distancia de conmutación fija (sin ajuste). 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 56 24 ción/tipo medición de datos tiempo]/ UInt13 I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeto a cambio sin previo aviso...
Page 57: Resolución De Problemas
Antes del desechado se deben intentar separar los diferentes materiales (en especial, los metales preciosos). 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 58: Datos Técnicos
25 mA 25 mA Modo de comunicación COM2 COM2 I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeto a cambio sin previo aviso...
Page 59: Dibujos Acotados
Boton Teach: ajuste de la distancia de conmutación 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 60 Longitud del cable, véase hoja de datos datos I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeto a cambio sin previo aviso...
Page 61 (referencia: véase en la placa de características el campo “P/N” o “Ident. no.”). 8025300.1OT5/2024-09-23 | SICK I N S T R U C C I O N E S D E U S O | WTB4F SingleLine / DoubleLine Sujeto a cambio sin previo aviso...
Page 62: Capteurs Photoélectriques Miniatures
N O T I C E D ’ I N S T R U C T I O N S WTB4F SingleLine / DoubleLine Capteurs photoélectriques miniatures...
Page 63 Ce document est un document original de SICK AG. 2006/42/EC SAFETY 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 64 Mise au rebut................Maintenance................Caractéristiques techniques........... Annexe..................N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujet à modification sans préavis...
Page 65: Informations Supplémentaires
Signale une situation potentiellement dangereuse pouvant entraîner des dommages matériels si elle n'est pas évitée. 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 66: Utilisation Conforme
Pour de nombreux produits, le SICK Product ID est indiqué sous forme de texte ou de QR-code sur la plaque signalétique et/ou sur l’emballage. N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 67: Éléments De Commande Et D'affichage
Informations techniques : capteurs photoélectriques, SICK Smart Sensors/IO-Link. 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 68: Installation Électrique
Test = Entrée test : 10 ... 30 V DC N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujet à modification sans préavis...
Page 69 4 = BK Tableau 6: Push-pull, PNP, NPN 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 70 3 = BU - (M) 4 = BK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujet à modification sans préavis...
Page 71: Intégration Du Capteur En Mode Io-Link
Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 72: Vérifier Les Conditions D'utilisation
N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 73 Illustration 9: Caractéristique Illustration 10: graphique à barres 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 74 La distance de commutation peut aussi être sélectionnée uniquement au moyen du potentiomètre. N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 75 à 3 secondes) pour régler la distance de commutation. WTB4FT/WTB4FA-xxxxxxAx 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 76: Réglage Via Io-Link
Sensors/IO-Link. Structure de données de processus WTB4FT-xxxxxxxxAxx / WTB4FA-xxxxxxxxAxx : N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujet à modification sans préavis...
Page 77: Élimination Des Défauts
LED sont utilisés, s’assurer que l’entrée test est correctement affectée. 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 78: Dépannage D'appareils Pour Les Appareils Io-Link Intégrés
• au contrôle des vissages et des connexions enfichables. N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujet à modification sans préavis...
Page 79: Nettoyage
D = sorties protégées contre les courts-circuits et les surcharges 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 80: Plans Cotés
/ Bouton de Teach: réglage de la distance de commutation N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujet à modification sans préavis...
Page 81 Longueur du câble, voir fiche techni‐ Longueur du câble, voir fiche techni‐ 8025300.1OT5/2024-09-23 | SICK N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine Sujet à modification sans préavis...
Page 82: Annexe
(référence : voir le numéro de la plaque signalétique dans le champ « P/N » ou « Ident. no. »). N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 83 取扱説明書 WTB4F SingleLine / DoubleLine 超小型光電センサ...
Page 84 SICK AG Erwin-Sick-Str.1 79183 Waldkirch Germany 法律情報本書は著作権によって保護されています。著作権に由来するいかなる権利も SICK AG が保有しています。本書および本書の一部の複製は、著作権法の法的規定の範囲内でのみ許可されます。本書の内容を変更、削除または翻訳することは、SICK AG の書面による明確な同意がない限り禁じられています。本書に記載されている商標は、それぞれの所有者の所有です。 © SICK AG. 無断複写・複製・転載を禁ず。オリジナルドキュメントこのドキュメントは SICK AG のオリジナルドキュメントです。 2006/42/EC SAFETY 取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 85: Table Des Matières
取扱説明書目次本文書について..............一般的な安全上の注意事項..........製品説明................. 取付け..................電気的設置................コミッショニング..............トラブルシューティング............. センサ交換 / データ保存............. 廃棄..................メンテナンス................. 技術仕様................. 付録..................102 8025300.1OT5/2024-09-23 | SICK 取扱説明書 | WTB4F SingleLine / DoubleLine 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 86: 本文書について
• その他の資料 CAD データと寸法図 • 証明書 (適合宣言書など) • • ソフトウェア • アクセサリ記号および文書表記警告およびその他の注意事項危険回避しなければ、死や重傷につながる差し迫った危険な状況を示します。警告回避しなければ、死や重傷につながる可能性のある危険な状況を示します。注意回避しなければ、中程度の負傷や軽傷につながる可能性のある危険な状況を示します。通知回避しなければ、物的損傷につながる可能性のある危険な状況を示します。メモ便利なヒントや推奨事項、ならびに効率的で障害のない動作を得るために必要な情報を強調しています。取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 87: 一般的な安全上の注意事項
SICK Product ID SICK Product ID は、製品を明確に識別するためのものです。同時に、製品に関する情報を掲載したウェブページのアドレスにもなっています。 SICK Product ID は、ホスト名 pid.sick.com、製品番号 (P/N)、シリアル番号 (S/N) から構成されており、それぞれがスラッシュで区切られています。 SICK Product ID は、多数の製品でテキストおよび QR コードとして銘板・包装に表示されています。図 1: SICK Product ID 8025300.1OT5/2024-09-23 | SICK 取扱説明書 | WTB4F SingleLine / DoubleLine 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 88: 取付け
• センサの可視化およびパラメータ設定診断 / • Condition Monitoring 装置識別 • • 簡単な装置交換 • イベント設定可能な機能と関連するインデックスの詳細な説明については、テクニカルインフォメーション「IO-Link の説明」をご覧ください: テクニカルインフォメーション: 光電スイッチ、SICK Smart Sensor/IO-Link。取付けセンサを適切な取付ブラケットに取り付けます (SICK アクセサリプログラムを参照)。取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 89: 電気的設置
WH = 白色 BU = 青色 BK = 黒色 MF (ピン 2 設定) = 外部入力、ティーチイン、スイッチング信号 /C = スイッチング出力、IO-Link 通信テスト = テスト入力 : 10 ... 30 V DC 8025300.1OT5/2024-09-23 | SICK 取扱説明書 | WTB4F SingleLine / DoubleLine 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 90 - (M) 4 = 黒表 5: DC WTx4Fx- xx311xx0Zxx xx312xx0Zxx 1 = 茶 + (L+) 3 = 青 - (M) 4 = 黒表 6: プッシュプル、PNP、NPN 取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 91 3 = 青 - (M) 4 = 黒表 9: DC WLG4Fx- xx312x30Zxx xx311x30Zxx 1 = 茶 + (L+) 3 = 青 - (M) 4 = 黒 8025300.1OT5/2024-09-23 | SICK 取扱説明書 | WTB4F SingleLine / DoubleLine 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 92 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak). Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 93: コミッショニング
照らし合わせます (x = 検出距離、y = 設定した検出距離と背景 (白、90%) 間の最小距離) 反射比: 6% = 黒 1、18% = グレー 2、90% = 白 3 (DIN 5033 に準拠した標準白を基準とした数値)。当社では、反射率が低い対象物を使用して設定を行うことを推奨しています。背景抑制用の最小間隔 (= y) は、図図 5 に基づいて以下の通り求めることができます: 8025300.1OT5/2024-09-23 | SICK 取扱説明書 | WTB4F SingleLine / DoubleLine 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 94 = 8 mm BluePilot (0.98) (1.97) (2.95) (3.94) (4.92) (5.91) Distance in mm (inch) Recommended sensing range for the best performance 図 9: 特性曲線図 10: 棒グラフ取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 95 視野バックグラウンド抑制の範囲切り替えしきい値の設定検出距離表示灯プッシュターン要素青最高性能を発揮できる推奨検出距離範囲設定検出距離の設定 WTB4FT/WTB4FA-xxxxxx1xAxx ポテンショメータで設定: 右へ回すと検出距離が増大します。左へ回すと検出距離が減少します。 WTB4FT/WTB4FA-xxxxxx2xAxx ティーチインボタンを押すと (約 1～3 秒) 検出距離を設定できます。要件に応じて、ポテンショメータで (ティーチインボタンを押さずに) 微調整することができます。右へ回すと検出距離が増大します。左へ回すと検出距離が減少します。検出距離はポテンショメータのみで設定できます。 8025300.1OT5/2024-09-23 | SICK 取扱説明書 | WTB4F SingleLine / DoubleLine 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 96 取扱説明書 1...3 sec. 図 13: WTB4F、プッシュターン要素による検出距離の設定 WTB4FT/WTB4FA-xxxxxx3x ティーチインで設定: ティーチインボタンを押すと (約 1～3 秒) 検出距離を設定できます。 WTB4FT/WTB4FA-xxxxxxAx 設定がなく定義された検出距離のあるセンサ。取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 97 Qint.1 / タタイプレベル]/ 値]/UInt 値]/UInt 度測定]/ ブール型 UInt 14 SInt14 ビット.../ 3 ...15 / 8 … 31 / [キャリ説明/デー [時間測定アロード]/UInt タタイプ値]/ UInt13 8025300.1OT5/2024-09-23 | SICK 取扱説明書 | WTB4F SingleLine / DoubleLine 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 98: トラブルシューティング
機能を使用して、これまでのパラメータを保存 Data Storage し、交換用機器に転送することができます。その際は、機器がに接続されており、で機能が有 IO-Link Master IO-Link Master Storage 効になっていることが前提条件になります。テクニカルインセンサ交換の詳細については、IO-Link の詳細説明をご覧ください: フォメーション: 光電スイッチ、SICK Smart Sensor/IO-Link。廃棄この製品は、適用される各国の規則に従って廃棄する必要があります。廃棄する際には、材料 (特に貴金属) をリサイクルするように心がけてください。取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 99: メンテナンス
DC 10 ... 30 V 残留リップル ≤ 5 Vss ≤ 5 Vss 出力電流 I ≤ 100 mA ≤ 100 mA max. 消費電流 25 mA 25 mA 通信モード COM2 COM2 8025300.1OT5/2024-09-23 | SICK 取扱説明書 | WTB4F SingleLine / DoubleLine 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 100 図 14: 寸法図、ケーブル図 15: 寸法図 2、オスコネクタ検出対象物の優先方向投光器光軸の中心受光器光軸の中心 M3 固定ネジ穴接続緑色の LED: 供給電圧有効黄色の LED: 受光状態プッシュターン操作部 / ポテンショメータ / ティーチボタン: 検出距離の設定取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 101 図 17: 寸法図、 M8 オスコネクタ付きケー図 16: 寸法図、M12 オスコネクタ付きケブルーブル検出対象物の優先方向検出対象物の優先方向投光器光軸の中心投光器光軸の中心受光器光軸の中心受光器光軸の中心 M3 固定ネジ穴 M3 固定ネジ穴 M8 オスコネクタ付きケーブル M12 オスコネクタ付きケーブル操作/表示要素操作/表示要素ケーブル長、データシート参照ケーブル長、データシート参照 8025300.1OT5/2024-09-23 | SICK 取扱説明書 | WTB4F SingleLine / DoubleLine 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 102 取扱説明書 12.1 (0.63) (0.48) Ø 6.8 (0.27) (0.35) M8 x 1 図 18: 寸法図、M8 オスコネクタ・ローレットナット付きケーブル付録 12.1 適合性および証明書 www.sick.com には、製品の適合宣言書、証明書と最新の取扱説明書が用意されています。弊社ホームページへのアクセス後、検索フィールドに製品番号を入力してください (製品番号は銘板の「P/N」または「Ident. no.」フィールドを参照)。取扱説明書 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
Page 103 I S T R U Z I O N I P E R L ’ U S O WTB4F SingleLine / DoubleLine Sensori fotoelettrici miniaturizzati...
Page 104 Questo documento è un originale della ditta SICK AG. 2006/42/EC SAFETY I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Contenuti soggetti a modifiche senza preavviso...
Page 105 Smaltimento................118 Manutenzione................119 Dati tecnici................119 Appendice................122 8025300.1OT5/2024-09-23 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine Contenuti soggetti a modifiche senza preavviso...
Page 106: In Merito Al Documento In Oggetto
Evidenzia suggerimenti e consigli utili oltre a informazioni per un funzionamento effi‐ ciente e senza disturbi. I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 107: Avvertenze Di Sicurezza Generali
Il SICK Product ID è riprodotto in molti prodotti all’avanguardia come testo e QR-Code sulla targhetta del tipo e/o sull’imballaggio. 8025300.1OT5/2024-09-23 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine Contenuti soggetti a modifiche senza preavviso...
Page 108: Elementi Di Comando E Di Visualizzazione
“Descrizione IO-Link”: Informazioni tecniche: Sensori fotoelettrici, SICK Smart Sensors/IO-Link. I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Contenuti soggetti a modifiche senza preavviso...
Page 109: Montaggio
Test = Ingresso test : 10 ... 30 V DC 8025300.1OT5/2024-09-23 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine Contenuti soggetti a modifiche senza preavviso...
Page 110 4 = BK Tabella 6: Push-pull, PNP, NPN I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Contenuti soggetti a modifiche senza preavviso...
Page 111 3 = BU - (M) 4 = BK 8025300.1OT5/2024-09-23 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine Contenuti soggetti a modifiche senza preavviso...
Page 112 Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 113: Messa In Funzione
DIN 5033). Si consiglia di effettuare l’impostazione con un oggetto a basso fattore di riflessione. 8025300.1OT5/2024-09-23 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine Contenuti soggetti a modifiche senza preavviso...
Page 114 Figura 9: Curva caratteristica Figura 10: istogramma I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Contenuti soggetti a modifiche senza preavviso...
Page 115 La distanza di lavoro può anche essere impostata unicamente con il potenziometro. 8025300.1OT5/2024-09-23 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine Contenuti soggetti a modifiche senza preavviso...
Page 116 WTB4FT/WTB4FA-xxxxxxAx Sensore con distanza di lavoro fisso senza impostazione. I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Contenuti soggetti a modifiche senza preavviso...
Page 117 24 tion/Data measure‐ type ment value]/ UInt13 8025300.1OT5/2024-09-23 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine Contenuti soggetti a modifiche senza preavviso...
Page 118: Eliminazione Difetti
Nell’ambito dello smaltimento si dovrebbe provvedere al riciclo dei materiali (in particolare dei metalli nobili). I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 119: Manutenzione
25 mA 25 mA Modalità di comunicazione COM2 COM2 8025300.1OT5/2024-09-23 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine Contenuti soggetti a modifiche senza preavviso...
Page 120: Disegni Dimensionali
Potenziometro / Tasto Teach: impo‐ stazione della distanza di lavoro I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Contenuti soggetti a modifiche senza preavviso...
Page 121 Lunghezza del cavo, vedere scheda Lunghezza del cavo, vedere scheda tecnica tecnica 8025300.1OT5/2024-09-23 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine Contenuti soggetti a modifiche senza preavviso...
Page 122: Appendice
(per il cod. articolo: vedere la dicitura della targhetta di tipo nel campo “P/N” oppure “Ident. no.”). I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 123 작 동 지 침 서 WTB4F SingleLine / DoubleLine 초소형 광전 센서...
Page 125 마운팅..................128 전기 설치................. 129 작동 개시................. 133 장애 해결................. 138 센서 교체/데이터 보관............138 폐기..................138 정비..................139 기술 사양................. 139 부록..................142 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 126: 본 문서에 대해
방지하지 못하는 경우 물적 손해를 유발할 수 있는 위험이 내포된 상황을 나타냅니 다. 주 유용한 팁 및 권장 사항과 효율적이고 장애 없는 작동을 위한 정보를 강조합니다. 실행 지침 화살표는 실행 지침을 나타냅니다. ► 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 127: 일반 안전 지침
제품 설명 SICK Product ID를 이용한 제품 식별 SICK Product ID SICK Product ID는 제품을 명확히 표시합니다. 이와 동시에 제품 관련 정보가 있는 웹 페이지의 주소 역할을 합니다. SICK Product ID는 호스트 이름 pid.sick.com, 부품 번호(P/N), 일련번호(S/N)로 구성되 며 각 요소는 슬래시로 분리되어 있습니다.
Page 128: 마운팅
설정 가능한 기능과 해당 색인에 대한 상세한 설명은 기술 정보 “IO-Link 설명”에서 확 인할 수 있습니다(기술 정보: 광전 센서, SICK Smart Sensors/IO-Link). 마운팅 적합한 고정 브래킷에 센서를 마운팅하십시오(SICK 액세서리 프로그램 참조). 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 129: 전기 설치
모든 전기 연결부를 연결한 후에 비로소 전압 공급을 가하거나 켜십시오. IO-Link 모드로 작동: 장치를 적합한 IO-Link 마스터에 연결하고 IODD/기능 블록을 통 해 마스터 또는 제어 장치에 통합하십시오. 센서의 초록색 표시 LED가 깜빡입니다. IODD 및 기능 블록은 www.sick.com에서 주문 번호를 이용하여 다운로드할 수 있습니 다. 결선도에 대한 설명.
Page 130 표 6: Push-pull, PNP, NPN + (L+) + (L+) Q ≤ 100 mA Q ≤ 100 mA Push-pull Push-pull ‒ (M) ‒ (M) 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 131 3 = BU -(M) 4 = BK 표 9: DC WLG4Fx- xx312x30Zxx xx311x30Zxx 1 = BN +(L+) 3 = BU -(M) 4 = BK 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 132 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak). Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 133: 작동 개시
그림 5에서 다음과 같이 확인할 수 있습니다. 예: x = 50mm, y = 1mm. 즉 배경(흰색, 90%)은 센서로부터 1mm 이상 거리부터 억제 됩니다. 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 134 Recommended sensing range for Recommended sensing range for the best performance the best performance 그림 11: 수평 광점 크기 그림 12: 수직 광점 크기 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 135 이용하여(티치인 버튼을 누르지 않고) 미세 조정을 수행할 수 있습니다. 오른쪽으로 돌리기: 스위칭 거리 증가. 왼쪽으로 돌리기: 스위칭 거리 감소. 전위차계만으로도 스위칭 거리를 설정할 수 있습니다. 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 136 그림 13: WTB4F, teach-turn 조정 요소를 사용한 스위칭 거리 설정 WTB4FT/WTB4FA-xxxxxx3x 티치인을 이용한 설정: 티치인 버튼을 누르면(약 1~3초) 스위칭 거리가 설정됩니다. WTB4FT/WTB4FA-xxxxxxAx 센서, 설정 없이 스위칭 거리 고정. 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 137 UInt 14 ent]/ SInt14 Bit.../ 3 … 15 / 8 … 31 / [Carrier Description [Time load]/UInt 24 /Data type measurem ent value]/ UInt13 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 138: 장애 해결
있습니다(기술 정보: 광전 센서, SICK Smart Sensors/IO-Link). 폐기 제품을 유효한 국가별 규정에 따라 폐기해야 합니다. 폐기 시 재료를 재활용하려 노 력해야 합니다(특히 귀금속). 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 139: 기술 사양
≤ 100 mA ≤ 100 mA max. 소비 전류 25 mA 25 mA 통신 모드 COM2 COM2 IO-Link 스위칭 주파수 500 Hz 1000 Hz 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 140 M3 스레드형 마운팅 홀 연결 초록색 LED: 공급 전압 활성 노란색 LED: 광 수신 상태 teach-turn 조정 요소 / 전위차계 / 티치 버튼: 스위칭 거리 설정 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 141 M8 수 커넥터 포함 케이블 M12 수 커넥터 포함 케이블 조작 및 표시 요소 조작 및 표시 요소 케이블 길이는 데이터시트 참조 케이블 길이는 데이터시트 참조 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 예고 없이 변경 가능...
Page 142 부록 적합성 및 인증서 12.1 www.sick.com에서 적합성 선언서, 인증서, 제품의 최신 작동 지침서를 확인할 수 있 습니다. 이를 위해 검색 필드에 제품의 품목 번호를 입력하십시오(품목 번호: “P/N” 또는 “Ident. no.” 필드에서 명판 기재 내용 참조). 작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 143 I N S T R U K C J A E K S P L O A T A C J I WTB4F SingleLine / DoubleLine Fotoprzekaźniki Mini...
Page 144: Instrukcja Eksploatacji
Niniejszy dokument jest oryginalnym dokumentem firmy SICK AG. 2006/42/EC SAFETY I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Page 145 Dane techniczne..............159 Załącznik.................. 162 8025300.1OT5/2024-09-23 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine Z zastrzeżeniem zmiany bez powiadomienia...
Page 146: Informacje O Tym Dokumencie
Wyróżnia przydatne porady i zalecenia, jak również informacje dotyczące efektywnej i bezawaryjnej pracy. I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 147: Ogólne Instrukcje Bezpieczeństwa
QR na tabliczce znamionowej i/albo na opakowaniu. 8025300.1OT5/2024-09-23 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine Z zastrzeżeniem zmiany bez powiadomienia...
Page 148 Informacja techniczna: Foto‐ przekaźniki, SICK Smart Sensors/IO-Link. I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Page 149: Montaż
/C = wyjście cyfrowe, komunikacja IO-Link Test = Wejście testowe 8025300.1OT5/2024-09-23 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine Z zastrzeżeniem zmiany bez powiadomienia...
Page 150 - (M) 4 = BK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Page 151 - (M) 4 = BK 8025300.1OT5/2024-09-23 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine Z zastrzeżeniem zmiany bez powiadomienia...
Page 152 Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 153: Uruchomienie
Minimalną odległość (= y) dla tłumienia tła można obliczyć na podstawie rysunku rysunek 5 w następujący sposób: 8025300.1OT5/2024-09-23 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine Z zastrzeżeniem zmiany bez powiadomienia...
Page 154 Rysunek 9: Charakterystyka Rysunek 10: Wykres słupkowy I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Page 155: Ustawienie Zasięgu
Zasięg można również ustawiać tylko za pomocą potencjometru. 8025300.1OT5/2024-09-23 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine Z zastrzeżeniem zmiany bez powiadomienia...
Page 156 WTB4FT/WTB4FA-xxxxxxAx Czujnik ze stałym zasięgiem bez możliwości regulacji. I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Page 157 UInt13 8025300.1OT5/2024-09-23 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine Z zastrzeżeniem zmiany bez powiadomienia...
Page 158: Diagnostyka Błędów
(zwłaszcza metali szlachet‐ nych). I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 159: Konserwacja
25 mA Tryb komunikacji COM2 COM2 8025300.1OT5/2024-09-23 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine Z zastrzeżeniem zmiany bez powiadomienia...
Page 160: Rysunki Wymiarowe
/ przycisk Teach: usta‐ wianie zasięgu I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
Page 161 Długość przewodu, patrz Dane tech‐ niczne niczne 8025300.1OT5/2024-09-23 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine Z zastrzeżeniem zmiany bez powiadomienia...
Page 162: Załącznik
(numer katalogowy: patrz dane na tabliczce znamionowej w polu „P/N” lub „Ident. no.”). I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 163 M A N U A L D E I N S T R U Ç Õ E S WTB4F SingleLine / DoubleLine Barreira de luz miniatura...
Page 164 Este é um documento original da SICK AG. 2006/42/EC SAFETY M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeito a alteração sem aviso prévio...
Page 165 Descarte do produto..............178 Manutenção................179 Dados técnicos................ 179 Anexo..................182 8025300.1OT5/2024-09-23 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine Sujeito a alteração sem aviso prévio...
Page 166: Sobre Este Documento
Indica uma situação de possível perigo, que pode causar danos materiais caso não seja evitada. M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 167: Instruções Gerais De Segurança
Em muitos produtos, o SICK Product ID é exibido como texto e código QR na placa de identificação e/ou na embalagem. 8025300.1OT5/2024-09-23 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine Sujeito a alteração sem aviso prévio...
Page 168: Elementos De Comando E Indicação
Montar o sensor em uma cantoneira de fixação adequada (ver a linha de acessórios SICK). M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 169: Instalação Elétrica
Test = Entrada de teste : 10 ... 30 V CC 8025300.1OT5/2024-09-23 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine Sujeito a alteração sem aviso prévio...
Page 170 3 = BU (azul) - (M) 4 = BK (preto) M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeito a alteração sem aviso prévio...
Page 171 3 = BU (azul) - (M) 4 = BK (preto) 8025300.1OT5/2024-09-23 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine Sujeito a alteração sem aviso prévio...
Page 172 Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 173: Colocação Em Operação
8025300.1OT5/2024-09-23 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine Sujeito a alteração sem aviso prévio...
Page 174 Figura 9: Curva característica Figura 10: Gráfico de barras M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeito a alteração sem aviso prévio...
Page 175 A distância de comutação também pode ser ajustada somente com o potenciômetro. 8025300.1OT5/2024-09-23 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine Sujeito a alteração sem aviso prévio...
Page 176 WTB4FT/WTB4FA-xxxxxxAx Sensor com distância de comutação fixa, sem ajuste. M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeito a alteração sem aviso prévio...
Page 177 24 tion/Data measure‐ type ment value]/ UInt13 8025300.1OT5/2024-09-23 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine Sujeito a alteração sem aviso prévio...
Page 178: Eliminação De Falhas
No descarte, deve ser dada importância a um aproveitamento dos materiais (principal‐ mente dos metais nobres). M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 179: Manutenção
25 mA 25 mA Modo de comunicação COM2 COM2 8025300.1OT5/2024-09-23 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine Sujeito a alteração sem aviso prévio...
Page 180: Desenhos Dimensionais
M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Sujeito a alteração sem aviso prévio...
Page 181 Sheet Sheet 8025300.1OT5/2024-09-23 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine Sujeito a alteração sem aviso prévio...
Page 182: Anexo
(número do artigo: ver o registro na placa de características no campo “P/N” ou “Ident. no.”). M A N U A L D E I N S T R U Ç Õ E S | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 183 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И WTB4F SingleLine / DoubleLine Миниатюрные фотоэлектрические датчики...
Page 184: Руководство По Эксплуатации
Настоящий документ является оригинальным документом SICK AG. 2006/42/EC SAFETY Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Возможны изменения без уведомления...
Page 185 Технические характеристики..........200 Приложение................203 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 186: Данном Документе
ному ущербу при отсутствии необходимых мер предосторожности. Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 187: Общие Указания По Технике Безопасности
служит адресом веб-сайта с информацией о продукте. 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 188: Элементы Управления И Индикаторы
Простая замена устройств • События Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Возможны изменения без уведомления...
Page 189: Монтаж
Test = Тестовый вход 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 190 - (M) 4 = BK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Возможны изменения без уведомления...
Page 191 4 = BK 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 192 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak). Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 193: Ввод В Эксплуатацию
срабатывания, y = минимальное расстояние между установленным расстоянием 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 194 Рисунок 9: Характеристика Рисунок 10: гистограмма Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Возможны изменения без уведомления...
Page 195 Расстояние срабатывания также может быть установлено только с помощью потен‐ циометра. 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 196 ния (примерно 1–3 с). WTB4FT/WTB4FA-xxxxxxAx Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Возможны изменения без уведомления...
Page 197 WTB4FT-xxxxxxxxAxx / WTB4FA-xxxxxxxxAxx: 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 198: Устранение Неисправностей
шком малая дистанция пере‐ ключения Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Возможны изменения без уведомления...
Page 199: Замена Датчиков / Хранение Данных
проверять прочность резьбовых и штепсельных соединений. 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 200: Технические Характеристики
D = выходы защищены от перенапряжения и короткого замыкания Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK...
Page 201 настройка расстояния срабатыва‐ ния 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 202 Длина кабеля, см. техническое описание описание Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK Возможны изменения без уведомления...
Page 203: Приложение
димо ввести артикул продукта (артикул: см. графу «P/N» или «Ident. no.» на заводской табличке). 8025300.1OT5/2024-09-23 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine Возможны изменения без уведомления...
Page 204 操作指南 WTB4F SingleLine / DoubleLine 微型光电传感器...
Page 205 操作指南所说明的产品 WTB4FT DoubleLine WTB4FA SingleLine 制造商 SICK AG Erwin-Sick-Str.1 79183 Waldkirch, Germany 德国法律信息本文档受版权保护。其中涉及到的一切权利归西克公司所有。只允许在版权法的范围内复制本文档的全部或部分内容。未经西克公司的明确书面许可，不允许对文档进行修改、删减或翻译。本文档所提及的商标为其各自所有者的资产。 © 西克公司版权所有。原始文档本文档为西克股份公司的原始文档。 2006/42/EC SAFETY 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 206 操作指南内容关于本文档的................. 207 一般安全提示................. 208 产品说明................. 208 安装..................209 电气安装................. 210 调试..................214 故障排除................. 219 更换传感器/数据存储............219 废弃处理................. 219 维护..................220 技术参数................. 220 附件..................223 操作指南 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 如有更改，恕不另行通知...
Page 207: 关于本文档的
CAD 数据和尺寸图 • 证书（例如符合性声明） • 软件 • 配件符号和文档约定警示信息及其他注意事项危险如不加以预防临近的危险状况，可能导致重伤甚至死亡的危险状况出现。警告如不加以预防可能的危险状况，可能导致重伤甚至死亡的危险状况出现。小心如不加以预防存在潜在危险的情况，可能导致轻度或中度受伤的状况出现。重要如不加以预防存在潜在危险的情况，可能导致财产损失。提示强调有用的提示、建议及信息，实现高效和无故障运行。行动指令箭头表示行动指令。 ► 行动指令顺序已编号。请按照所给顺序执行已编号的行动指令。 ✓ 对勾表示行动指令的结果。 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 208: 一般安全提示
SICK Product ID 能够清晰地标识产品。同时它也作为提供产品信息的网页地址。 SICK Product ID 由主机名 pid.sick.com、订货号 (P/N) 和序列号 (S/N) 组成，用斜杠隔开。众多产品的 SICK Product ID 均以文字和 QR 码的形式显示在铭牌和/或包装上。插图 1: SICK Product ID 操作及显示元件带背景抑制功能的漫反射光电传感器操作指南 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 如有更改，恕不另行通知...
Page 209 • 将传感器信号以数字方式传输至 IO-Link 主站 • 传感器可视化和参数设定 • 诊断 / Condition Monitoring • 设备识别简便的设备更换 • • 事件技术信有关可设置的功能和相关指数的详细说明，请参阅技术信息“IO-Link 说明”：息：光电传感器，SICK Smart Sensors/IO-Link。安装将传感器安装在合适的安装支架上（参见 SICK 配件目录）。 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 210: 电气安装
测试 = 测试输入 : 10 ... 30 V DC 表格 2: 电气连接 WTB4FT-/ WTB4FA- 1 = BN 2 = WH 0.14 mm 0.14 mm 3 = BU AWG26 AWG26 4 = B 操作指南 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 如有更改，恕不另行通知...
Page 211 3 = BU（蓝） - (M) 4 = BK（黑）表格 6: 推挽式，PNP，NPN + (L+) + (L+) Q ≤ 100 mA Q ≤ 100 mA Push-pull Push-pull ‒ (M) ‒ (M) 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 212 3 = BU - (M) 4 = BK 表格 9: DC WLG4Fx- xx312x30Zxx xx311x30Zxx 1 = BN + (L+) 3 = BU - (M) 4 = BK 操作指南 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 如有更改，恕不另行通知...
Page 213 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak). Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 214 射比：6% = 黑色 1，18% = 灰色 2，90% = 白色 3（以 DIN 5033 规定的标准白为基准））。我们建议使用低反射比的物体进行设置。背景抑制功能的最小距离 (= y) 可以从插图插图 5 中如下确定：示例：x = 50 mm，y = 1 mm。即，当与传感器距离 > 1 mm 时，才能抑制背景（白色，90%）。操作指南 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 如有更改，恕不另行通知...
Page 215 Distance in mm (inch) Distance in mm (inch) Recommended sensing range for Recommended sensing range for the best performance the best performance 插图 11: 水平光点尺寸插图 12: 垂直光点尺寸 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 216 操作指南最小触发感应距离，单位：mm 最大触发感应距离，单位：mm 视野设置背景抑制的范围切换阈值触发感应距离显示按转元件蓝色为实现最佳性能而建议的触发感应距离范围调整调整触发感应距离 WTB4FT/WTB4FA-xxxxxx1xAxx 通过电位计调整：向右旋转：提高触发感应距离。向左旋转：降低触发感应距离。 WTB4FT/WTB4FA-xxxxxx2xAxx 通过按下示教键（约 1-3 秒）调整触发感应距离。根据要求，可使用电位计（请勿按压示教键）进行微调。向右旋转：提高触发感应距离。向左旋转：降低触发感应距离。也可仅通过电位计调整触发感应距离。操作指南 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 如有更改，恕不另行通知...
Page 217 操作指南 1...3 sec. 插图 13: WTB4F，利用按转元件调整触发感应距离 WTB4FT/WTB4FA-xxxxxx3x 通过示教键调整：通过按下示教键（约 1-3 秒）调整触发感应距离。 WTB4FT/WTB4FA-xxxxxxAx 传感器有固定触发感应距离，无需调整。 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 218 SInt14 Bit... / 3 … 15 / 8 … 31 / [Carrier Descriptio [Time load] / UInt 24 n / Data measure type ment value] / UInt13 操作指南 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 如有更改，恕不另行通知...
Page 219: 故障排除
功能。 IO-Link 主站 IO-Link 主站存储技术信息：光电传感器，有关更换传感器的详细信息，请参阅 IO-Link 详细说明： SICK Smart Sensors/IO-Link。废弃处理本产品必须遵照适用的国家规定进行废弃处理。废弃处理时应力求实现材料再利用（尤其是贵金属）。提示电池、电气和电子设备的废弃处置 • 根据国际指令，电池、蓄电池和电气或电子设备不得作为一般废物处理。 • 根据法律，所有者有义务在使用寿命结束时将这些设备返还给相应的公共收集点。 • WEEE：产品上、包装上或本文档中的此图标表示产品受所述规定的约束。 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 220: 技术参数
通信模式 COM2 COM2 IO-Link 开关频率 500 Hz 1000 Hz 响应时间 1000 µs 500 µs 防护类型 IP66, IP67 IP66, IP67 防护等级保护电路 A, B, D A, B, D 操作指南 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 如有更改，恕不另行通知...
Page 221 Ø 6.2 (0.24) (0.24) 插图 14: 尺寸图，电缆插图 15: 尺寸图 2，插头待测物体的优选方向发射器光轴中心接收器光轴中心紧固螺纹 M3 接口绿色 LED：工作电压激活黄色 LED：光接收状态按转元件 / 电位计 / 钮 Teach：用于调节触发感应距离 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 222 插图 17: 尺寸图，带 M8 插头的电缆插图 16: 尺寸图，带 M12 插头的电缆待测物体的优选方向待测物体的优选方向发射器光轴中心发射器光轴中心接收器光轴中心接收器光轴中心紧固螺纹 M3 紧固螺纹 M3 带有 M8 插头的电缆带有 M12 插头的电缆操作及显示元件操作及显示元件电缆长度，参见数据表电缆长度，参见数据表操作指南 | WTB4F SingleLine / DoubleLine 8025300.1OT5/2024-09-23 | SICK 如有更改，恕不另行通知...
Page 223 操作指南 12.1 (0.63) (0.48) Ø 6.8 (0.27) (0.35) M8 x 1 插图 18: 尺寸图，带 M8 插头的电缆，滚花螺纹接头附件 12.1 合规性和证书产品的符合性声明、证书和最新操作指南请参见 www.sick.com。为此，在搜索栏中输入产品的订货号（订货号：参见产品铭牌上的“P/N”或“Ident. no.”条目）。 8025300.1OT5/2024-09-23 | SICK 操作指南 | WTB4F SingleLine / DoubleLine 如有更改，恕不另行通知...
Page 224 Phone +65 6744 3732 Phone +30 210 6825100 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail office@sick.com.gr E-Mail sales.gsg@sick.com Hong Kong Slovakia Phone +852 2153 6300 Phone +421 482 901 201 E-Mail ghk@sick.com.hk E-Mail mail@sick-sk.sk Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...

Ce manuel est également adapté pour:

Wtb4f doubleline

SICK WTB4F SingleLine Instructions D'installation

日本語

Italiano

조선말/한국어

Polski

Português

Русский

Chapitres

Manuels Connexes pour SICK WTB4F SingleLine

Sommaire des Matières pour SICK WTB4F SingleLine

Ce manuel est également adapté pour:

Table des Matières
