9.15.4
Câble adaptateur pour le raccordement sur l'interface d'ingénierie X4141
Dans le cadre de l'optimisation de ses produits, SEW-EURODRIVE a remplacé l'inter-
face d'ingénierie optionnelle X4141 (M12, détrompage A) par l'interface d'ingénierie
X4142 (M12, détrompage B).
Dans ce contexte, SEW-EURODRIVE a également adapté les câbles de raccorde-
ment concernés [3] pour permettre leur raccordement à l'interface d'ingénierie X4142.
Le câble adaptateur M12/M12 (USK54A) [4] permet le raccordement à l'interface d'in-
génierie X4141.
Composant
Câble adaptateur M12/M12 (USK54A)
•
•
•
Ce câble adaptateur est nécessaire pour raccorder les câbles de liai-
son suivants à l'interface d'ingénierie X4141.
•
•

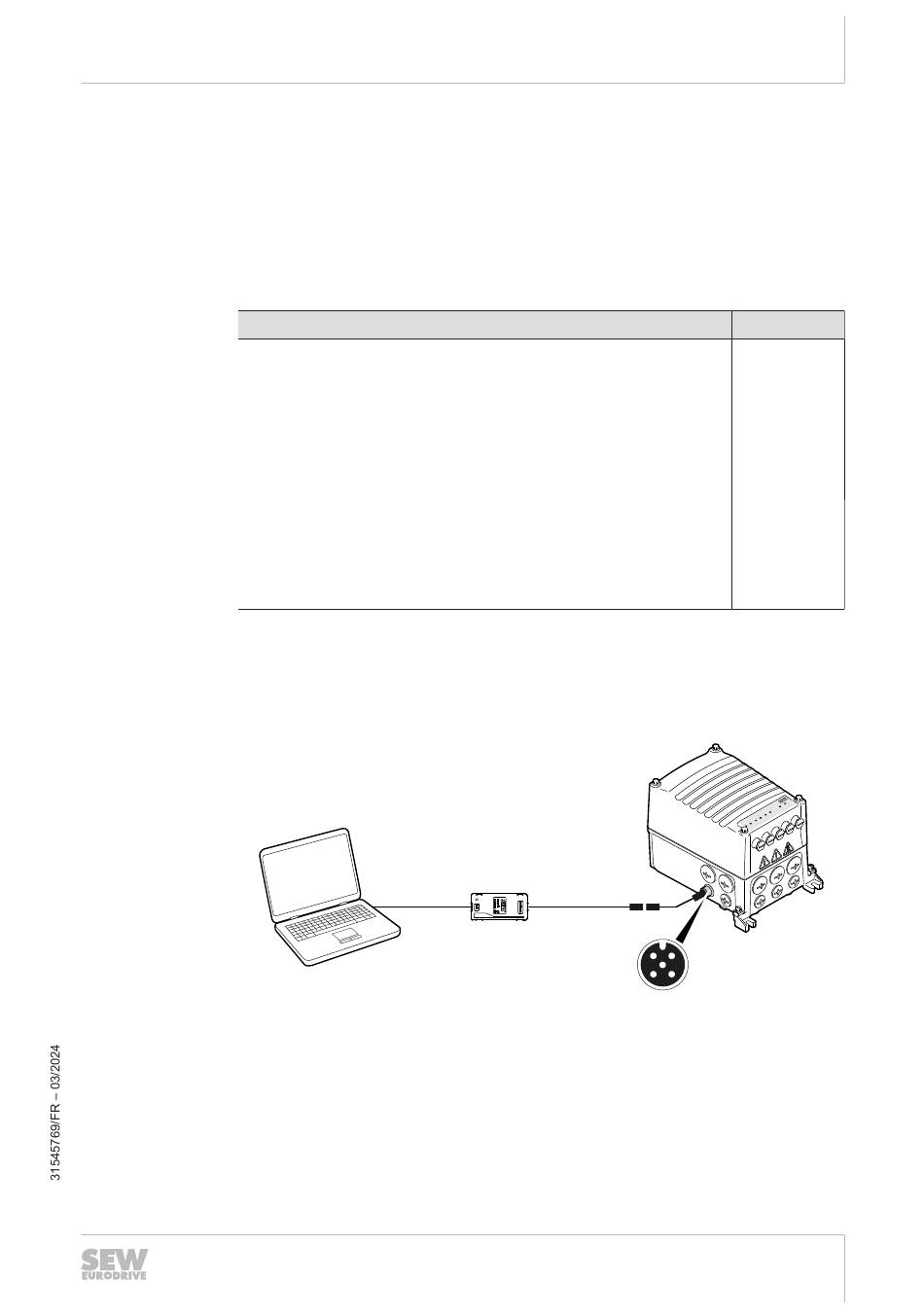

Utilisation du câble adaptateur en combinaison avec le convertisseur de signaux USM21A
®
Exemple du MOVIFIT
flexible MMF1..
L'interface d'ingénierie X31 de l'unité de raccordement dans le boîtier de raccorde-
ment est affectée au câblage interne du connecteur X4141.
[1]
[2]
[3]
[4]
Le câble adaptateur est nécessaire pour raccorder le câble de liaison RJ10/M12
(USK15A) à l'interface d'ingénierie X4141.
Avec connecteur M12-SPEEDCON, 5 pôles, détrompage B, fe-
melle
Avec connecteur M12, 5 pôles, détrompage A, mâle
Longueur : 0.3 m
Câble de liaison RJ10/M12 (USK15A)
(pour raccordement sur le convertisseur de signaux USM21A)
Câble de liaison Sub-D/M12 (USK25A)
(pour raccordement sur console de paramétrage CBG..)
USB
[1]
Câble de liaison USB 2.0
(de type courant, compris dans la fourniture du convertisseur USM21A)
Convertisseur de signaux USM21A
Câble de liaison RJ10/M12, détrompage B, mâle (USK15A)
(livrable par SEW-EURODRIVE, référence : 28139038)
Câble adaptateur M12, détrompage B, femelle/M12, détrompage A, mâle
(USK54A) (livrable par SEW-EURODRIVE, référence : 28146530)
Installation électrique
[2]
[3]
[4]
X4141
Manuel produit – MOVIMOT
9
Raccordement PC
Référence
28146530
33430043531
485
®
flexible DSI
