Raccordement sur X31 (RJ10 dans le boîtier de raccordement)
ATTENTION
Le raccordement X31 met à disposition une tension d'alimentation 24 V pour utiliser
les options raccordées.
Endommagement des options raccordées avec faible tension nominale
•
•

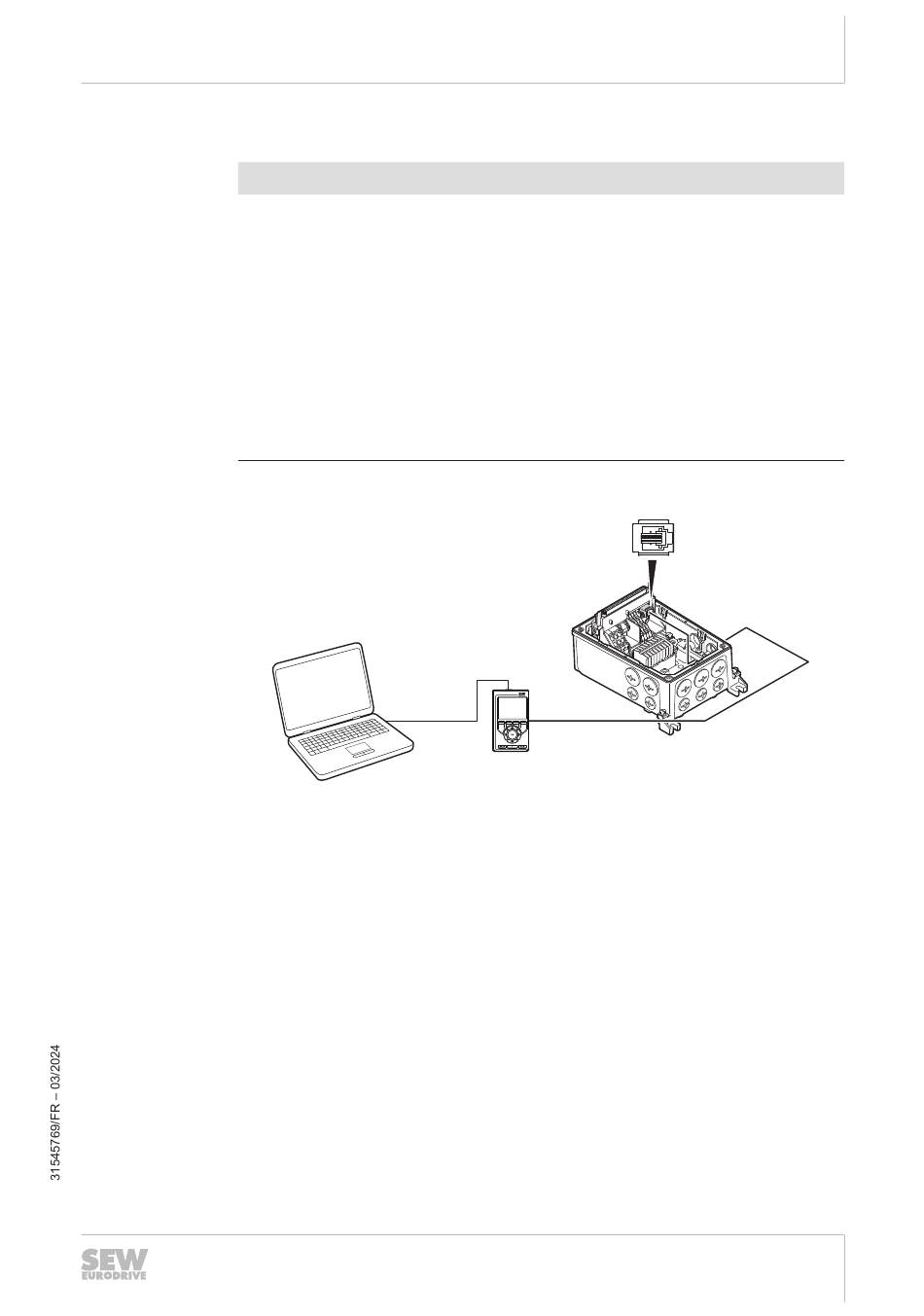

L'illustration suivante montre le raccordement du PC sur l'appareil.
[1]
[2]
[3]
Sur le raccordement X31, raccorder uniquement les options avec une tension no-
minale de 24 V, p. ex.
– Convertisseur de signaux USM21A
– Console de paramétrage CBG..
Ne pas raccorder les options suivantes avec une tension nominale de 5 V sur le
raccordement X31.
– Convertisseur de signaux USB11A, UWS11A, UWS21A
– Consoles de paramétrage DBG.., GBG21A.
USB
[1]
Câble de liaison USB-A/Mini-B USB 2.0
(livrable par SEW-EURODRIVE, référence : 25643517)
Console opérateur locale CBG22A, CBG21A ou CBG11A
Câble de liaison Sub-D9/RJ10
(livrable par SEW‑EURODRIVE, référence : 28117832)
Installation électrique
X31
[2]
[3]
Manuel produit – MOVIMOT
9
Raccordement PC
