Installation mécanique
8
Montage de l'appareil avec la tôle de montage M01
8.7.2
Montage de l'exécution MMF31 sur la tôle de montage M01
262
Manuel produit – MOVIMOT

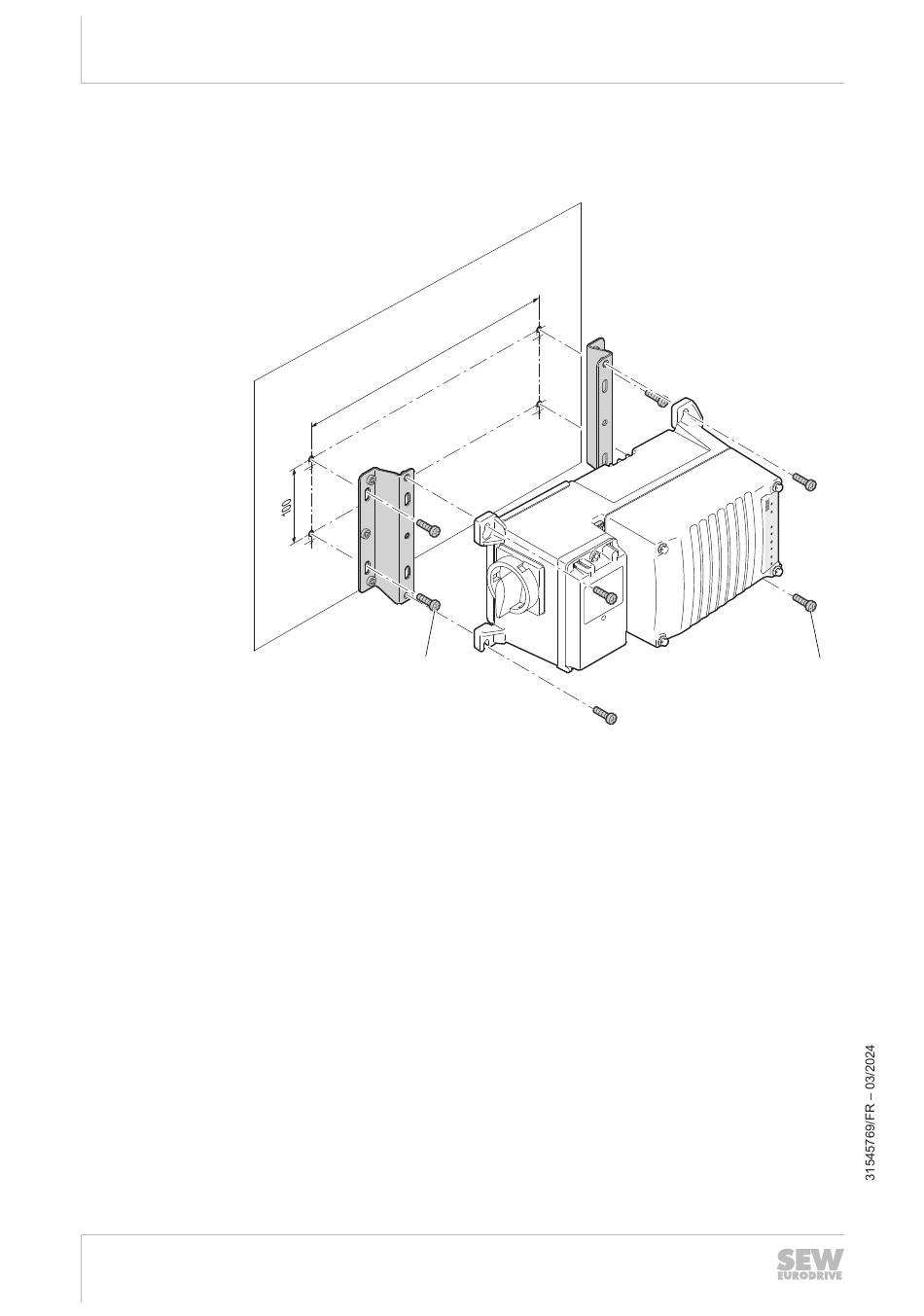

Procéder au montage de l'appareil sur la tôle de montage M01 selon le schéma
suivant.
[1]
[1]
Tôle de montage M01 (acier inoxydable)
(livrable par SEW-EURODRIVE, référence : 28266129,
fourniture : 2 entretoises, 4 vis H M6 x 20,
en acier inoxydable, couple : 3.3 Nm)
[2]
Vis H 4 x M6
®
flexible DSI
0
3 6
M6
[2]
M6
31263214603
